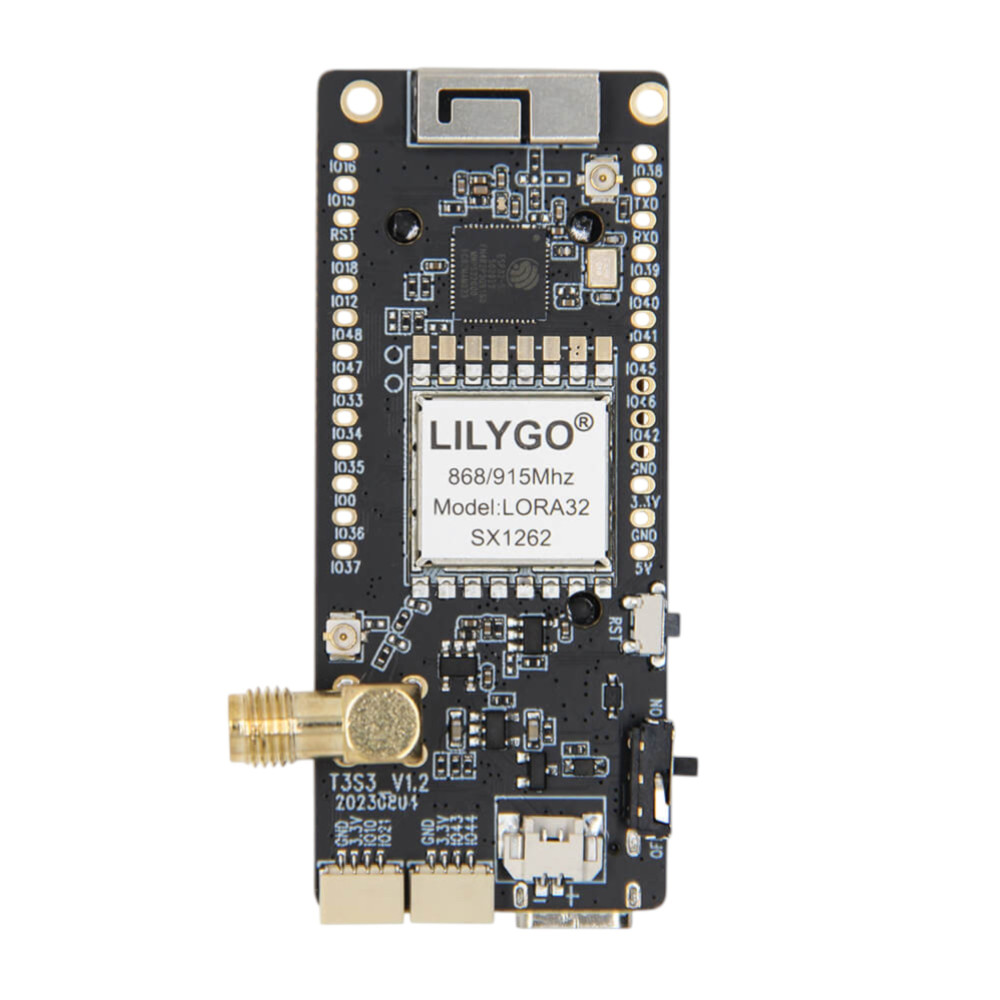

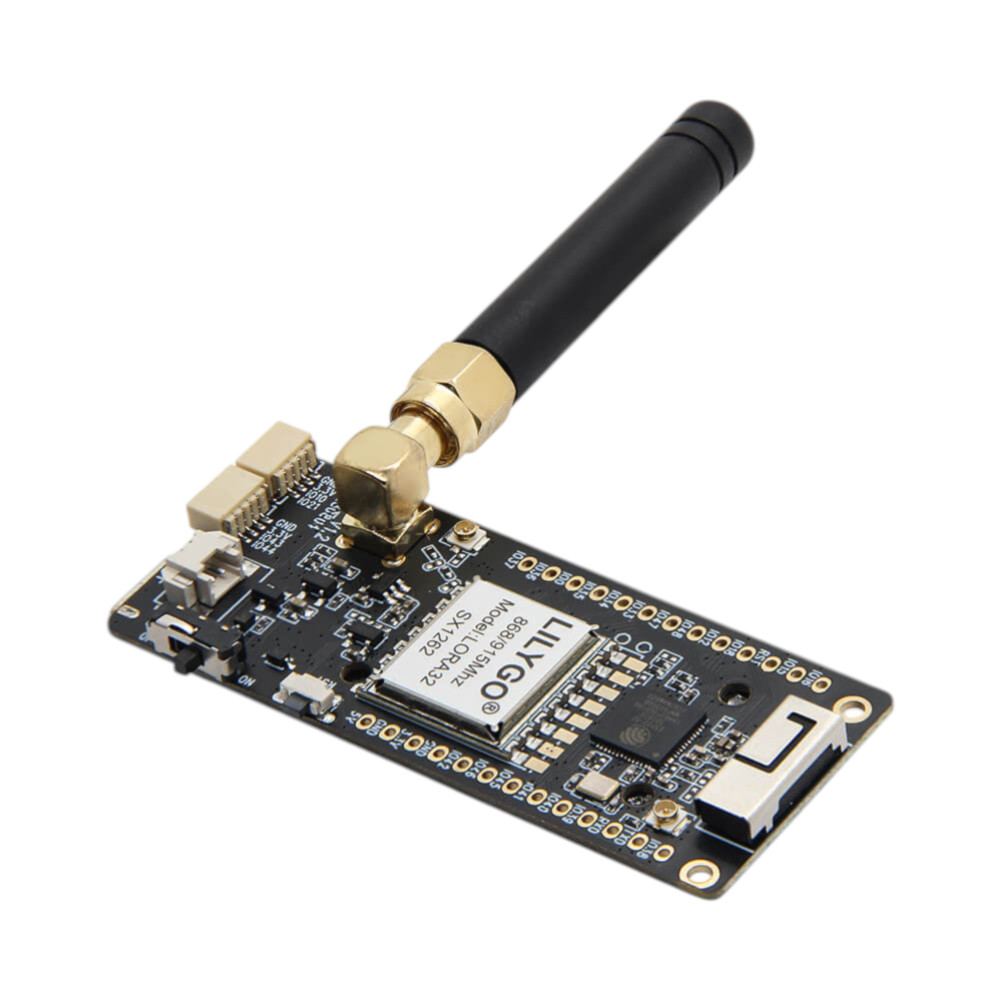

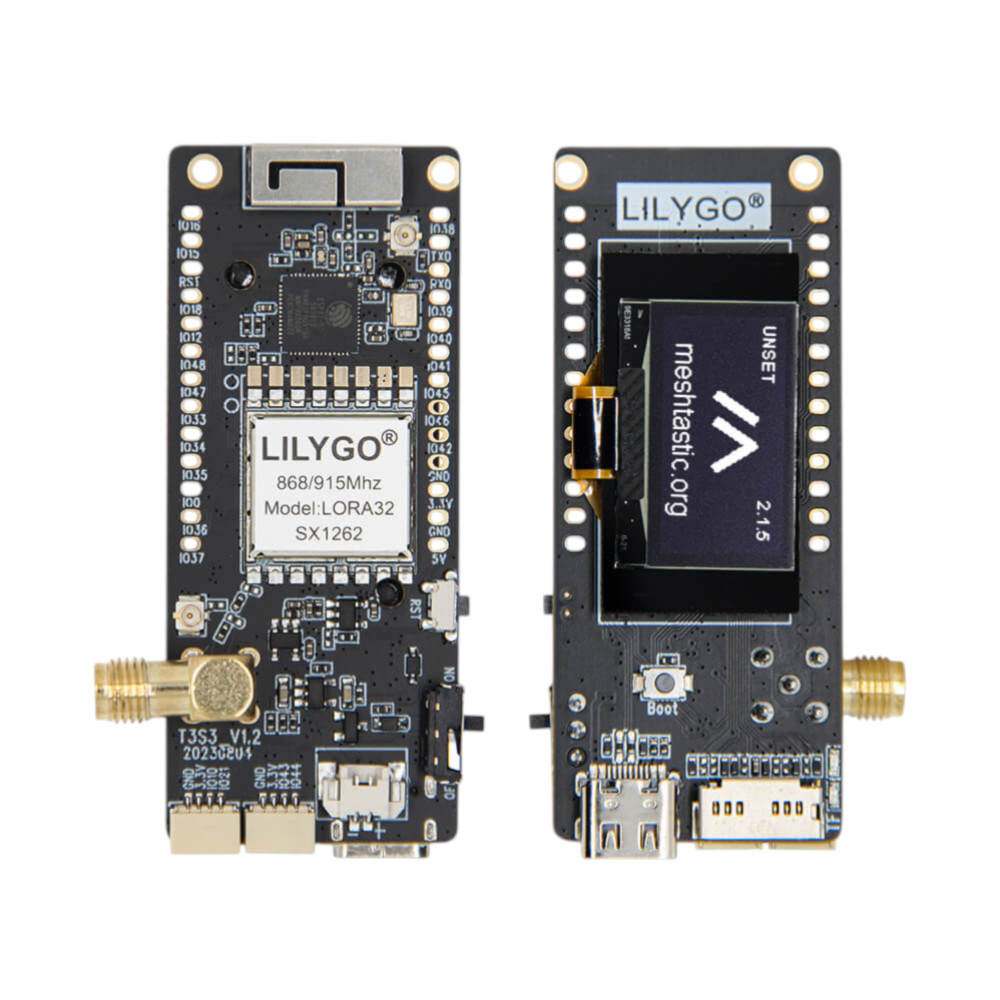

LILYGO T3S3 LoRa-Entwicklungsboard SX1262 868MHz

Das LILYGO T3 S3 ist ein kompaktes Entwicklungsboard, das einen ESP32-S3-Mikrocontroller mit einem Semtech SX1262 LoRa-Transceiver auf dem EU868-Frequenzband kombiniert. Es richtet sich an Entwickler, die stromsparende, weitreichende IoT-Verbindungen mit dem Komfort einer vollintegrierten WLAN- und Bluetooth-5.0-Plattform benötigen. Das onboard 0.96-Zoll-OLED-Display ermöglicht die direkte Anzeige von Messwerten, Statusmeldungen oder Verbindungsinformationen ohne externe Hardware. Dank offizieller Meshtastic-Unterstützung eignet es sich auch als Knoten in dezentralen Mesh-Netzwerken.

Eigenschaften:

• ESP32-S3FH4R2 Dual-Core-Prozessor mit 4 MB Flash, 2 MB PSRAM, 2.4-GHz-WLAN und Bluetooth 5.0 bietet eine leistungsfähige Basis für komplexe IoT-Anwendungen
• Semtech SX1262 LoRa-Transceiver auf 868 MHz ermöglicht stromsparende Weitbereichskommunikation über mehrere Kilometer in offenen Gebieten

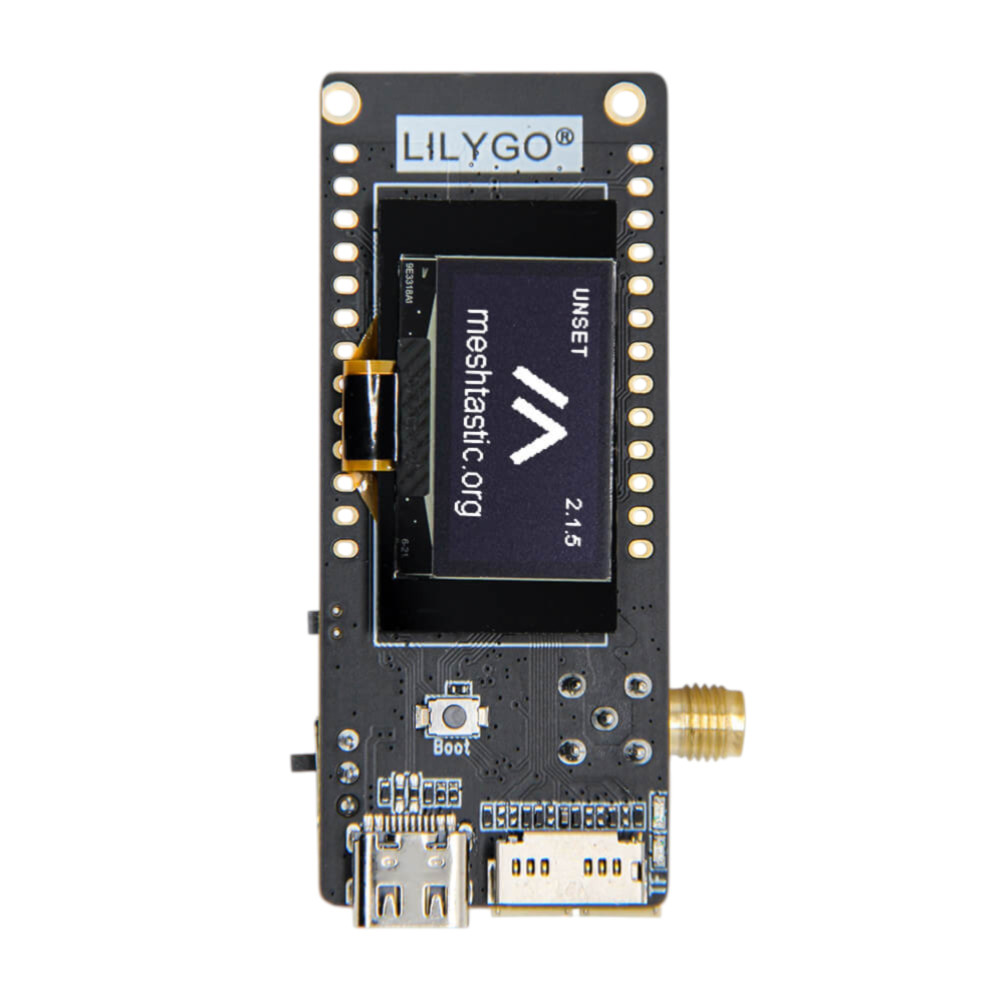

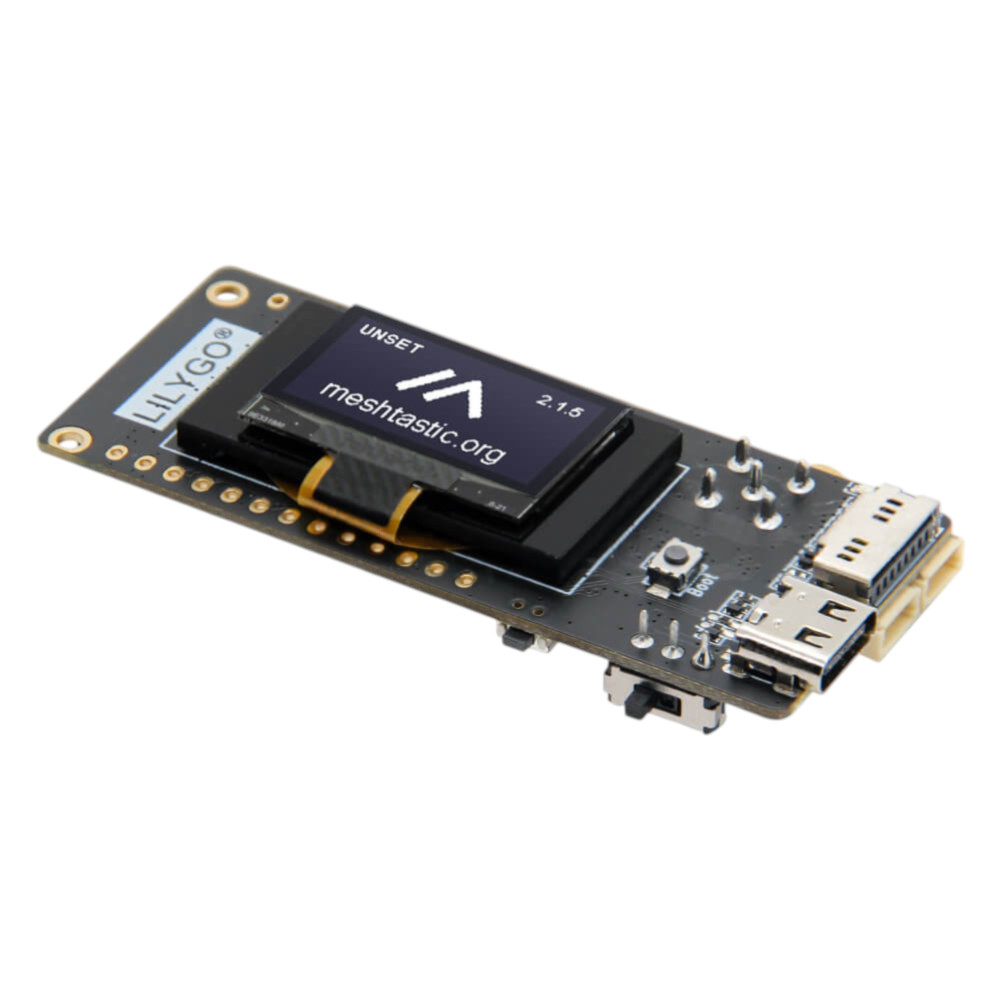

• Onboard 0.96-Zoll-OLED-Display (SSD1306, 128 × 64 px, I2C) zur direkten Visualisierung von Sensor- und Verbindungsdaten ohne Zusatzhardware
• MicroSD-Kartenslot (SPI) für erweitertes Datenspeicher-Logging sowie zwei Qwiic-I2C-Buchsen und UART für steckerfertige Sensorerweiterungen ohne Löten
• Vollständige Kompatibilität mit Arduino IDE, PlatformIO, ESP-IDF, MicroPython und RadioLib sowie offizieller Meshtastic-Firmware-Unterstützung
• Kompaktes Format von 66 × 36 × 14 mm mit USB-C-Schnittstelle, LiPo-Batterieanschluss, BOOT/RST-Tasten und klar beschrifteten GPIO-Pins

Anwendungsbeispiele:

• Meshtastic-Knoten für dezentrale Mesh-Kommunikation ohne Internetverbindung in Outdoor- und Notfallszenarien
• LoRaWAN-Sensorknoten für Umwelt- und Landwirtschaftsmonitoring mit direkter Datenanzeige auf dem OLED-Display
• Datalogging-Station mit MicroSD-Speicherung von Sensormesswerten über LoRa-Empfang aus dem Feld
• Prototyping von IoT-Gateways und Edge-Devices mit WLAN, Bluetooth und LoRa auf einem einzigen Board
• Bildungs- und Lernprojekte für LoRa/LoRaWAN-Protokolle dank Arduino- und MicroPython-Unterstützung mit zahlreichen Beispielcodes

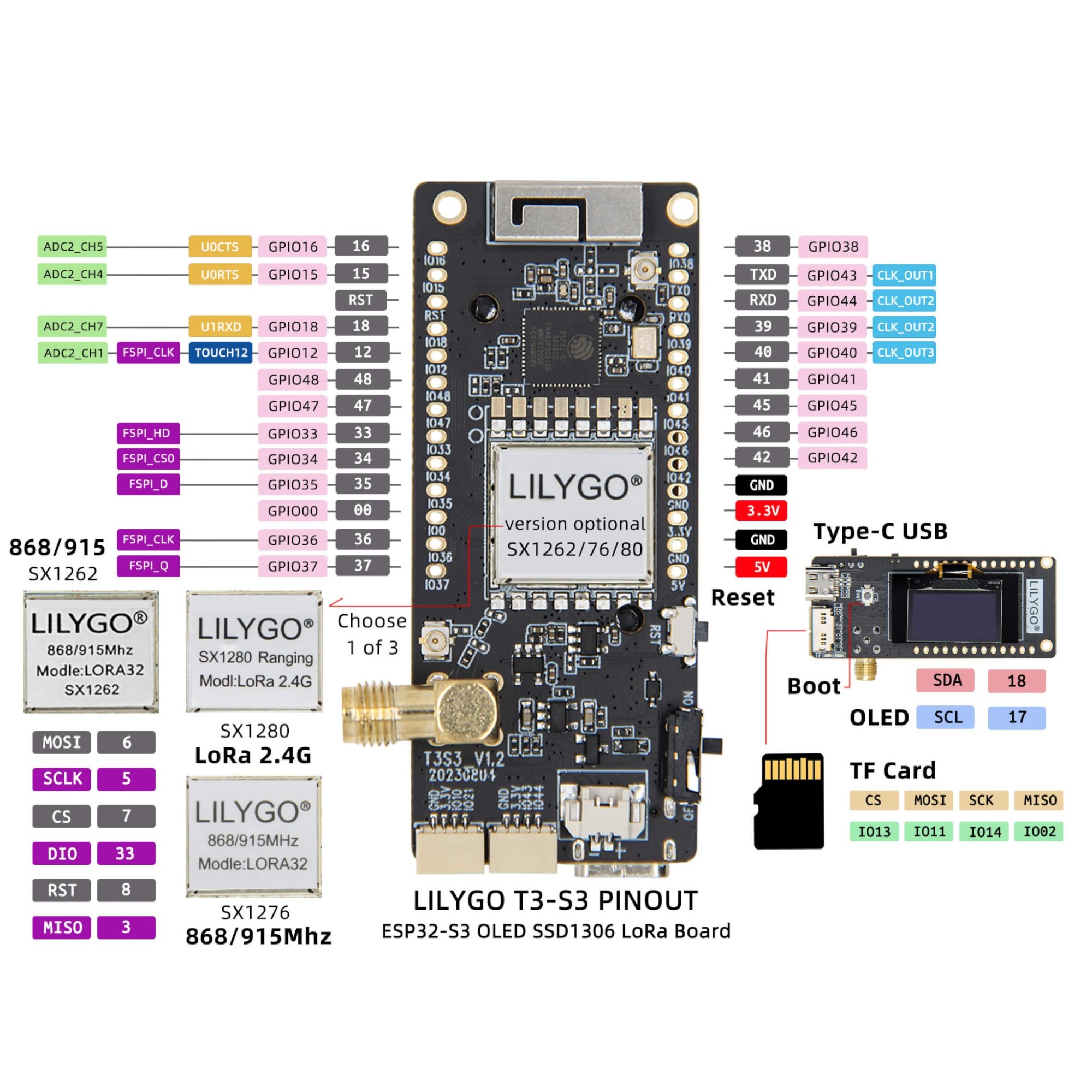

Board Pinout:

Dokumentation:

• LILYGO Wiki – T3 S3
• GitHub – LilyGo LoRa Series Repository

Technische Daten:

• Hersteller: LILYGO
• Hersteller SKU: H595
• MCU: ESP32-S3FH4R2 (Dual-Core Xtensa LX7)
• Flash: 4 MB (Quad-SPI)
• PSRAM: 2 MB (Quad-SPI)
• WLAN: 2.4 GHz IEEE 802.11 b/g/n
• Bluetooth: 5.0 (BLE)
• LoRa-Chip: Semtech SX1262
• LoRa-Frequenzband: 868 MHz (EU868)
• Display: 0.96" OLED, 128 × 64 px, SSD1306, I2C
• MicroSD: Ja (SPI)
• USB: USB-C (Stromversorgung + Programmierung + OTG)
• Batterieanschluss: JST (3.7 V LiPo)
• GPIO-Header: 2.54 mm, 2×13
• Erweiterungsschnittstellen: 2× Qwiic (I2C), UART (über Qwiic), SPI (SD), SMA (LoRa-Antenne)
• LoRa SPI-Pins: SCK GPIO5, MISO GPIO3, MOSI GPIO6, CS GPIO7, RST GPIO8, DIO1 GPIO33, BUSY GPIO34
• I2C-Pins: SDA GPIO18, SCL GPIO17
• Tasten: BOOT (GPIO0), RST
• LED: GPIO37
• Unterstützte Entwicklungsumgebungen: Arduino IDE, PlatformIO, ESP-IDF, MicroPython
• Produktabmessungen: 66 × 36 × 14 mm
• Verpackungsabmessungen: 76 × 45 × 29 mm
• Bruttogewicht: 31 g

Lieferumfang:

• 1× LILYGO T3S3 LoRa-Entwicklungsboard SX1262 868 MHz
• 1× 868 MHz LoRa-Antenne
• 1× Stiftleisten-Set (2.54 mm)
• 1× JST-Akkukabel
