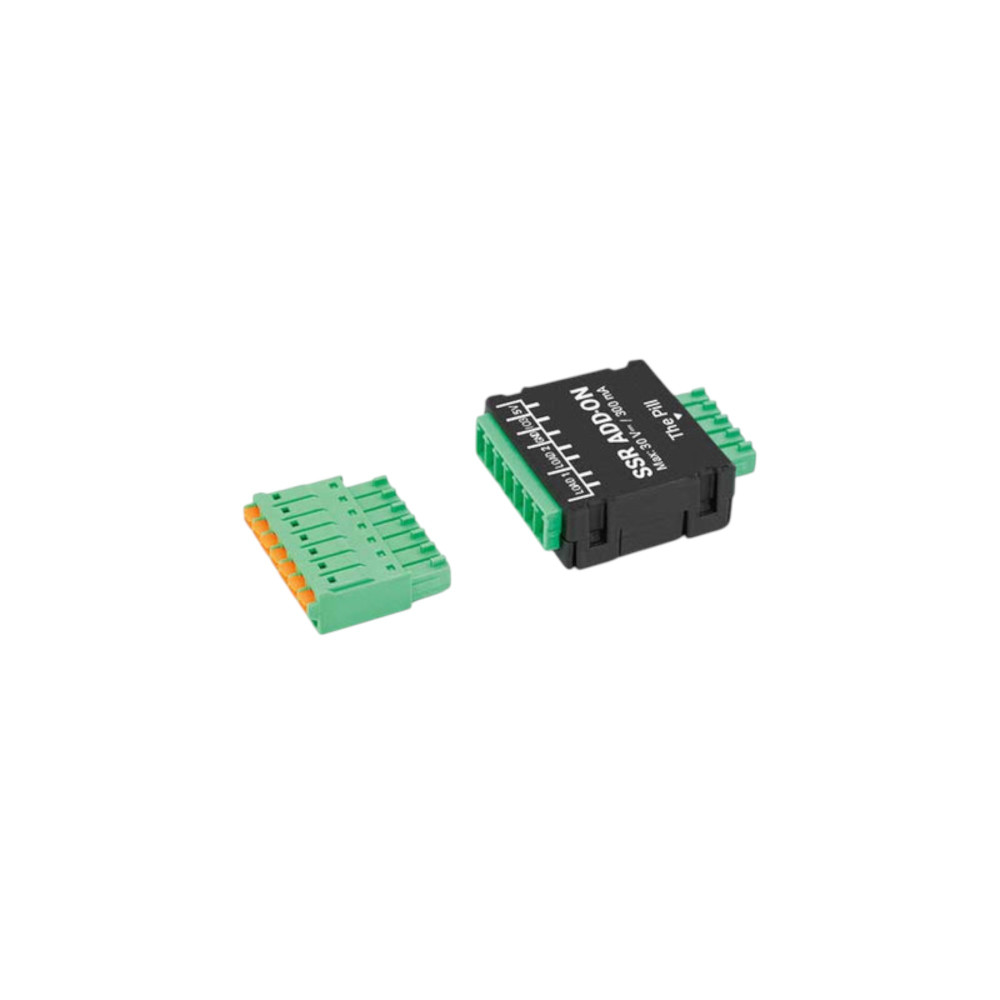

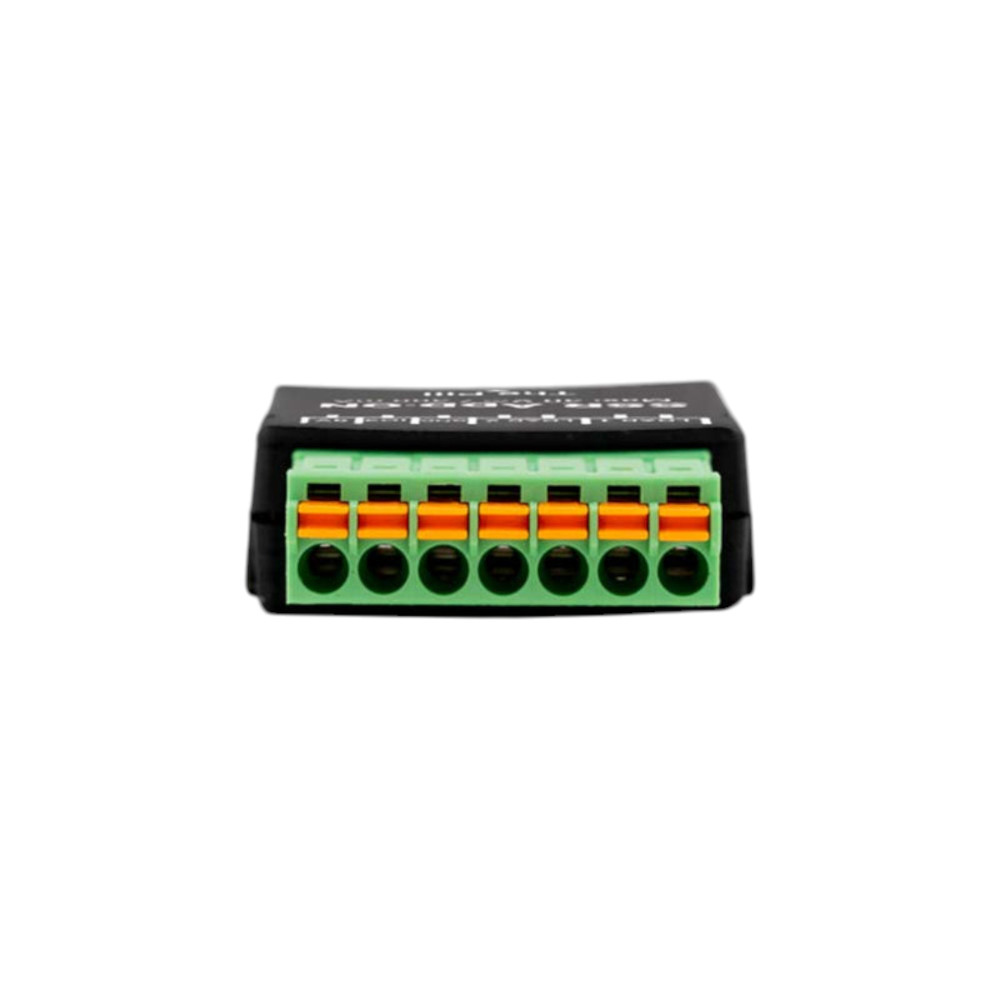

Shelly Pill SSR Add-on - Dual-Kanal Solid-State-Relais für DC-Lasten

Das Shelly Pill SSR Add-on ist ein Dual-Kanal Solid-State-Relais-Modul, das in Kombination mit dem Shelly The Pill die Steuerung von zwei unabhängigen Gleichstromlasten ermöglicht. Wichtig: Für den Betrieb werden zusätzlich der Shelly The Pill sowie das 5-Terminal Add-on benötigt, da das SSR Add-on über dieses Schnittstellenmodul mit dem Pill verbunden wird. Jeder Kanal kann Lasten mit bis zu 30 V und 300 mA schalten, was das Modul ideal für LED-Streifen, kleine Lüfter, Magnetventile und andere Niederspannungsverbraucher macht. Die galvanisch isolierten Solid-State-Relais sorgen für sicheres und geräuschloses Schalten ohne mechanischen Verschleiss. Zusätzlich zu den beiden Relaisausgängen verfügt das Add-on über einen konfigurierbaren digitalen Ein-/Ausgang mit 3,3-V-Logikpegel für weitere Automatisierungsmöglichkeiten. Das kompakte Modul mit Abmessungen von 36 × 31 × 11,5 mm und einem Gewicht von nur 12 g lässt sich platzsparend in Gehäuse und Schaltschränke integrieren. Die Steuerung erfolgt über die Shelly Smart Control App und kann basierend auf Sensordaten, Zeitplänen oder Szenen automatisiert werden. Das SSR Add-on arbeitet im Umgebungstemperaturbereich von 0 bis 40 °C bei einer Leistungsaufnahme von weniger als 0,6 W.

Empfohlenes Zubehör:

• Shelly The Pill Kompakter Wi-Fi Bluetooth Sensor-Hub mit USB-C
• Shelly Pill 5-Terminal Add-on Schnittstellenmodul für Sensoren und I/O-Erweiterung

Eigenschaften:

• Benötigt das 5-Terminal Add-on zur Verbindung mit dem Shelly The Pill, beide Komponenten separat erhältlich.
• Zwei unabhängige SSR-Kanäle ermöglichen die Steuerung von je einer DC-Last mit bis zu 30 V und 300 mA.
• Galvanisch isolierte Solid-State-Relais gewährleisten sicheres, geräuschloses und verschleissfreies Schalten.
• Zusätzlicher konfigurierbarer I/O-Anschluss mit 3,3-V-Logikpegel für digitale Ein- oder Ausgangsfunktionen.
• Kompaktes Design mit nur 36 × 31 × 11,5 mm ermöglicht Integration in enge Einbauräume.
• Automatisierung über die Shelly Smart Control App basierend auf Zeitplänen, Szenen oder Sensordaten.

Anwendungsbeispiele:

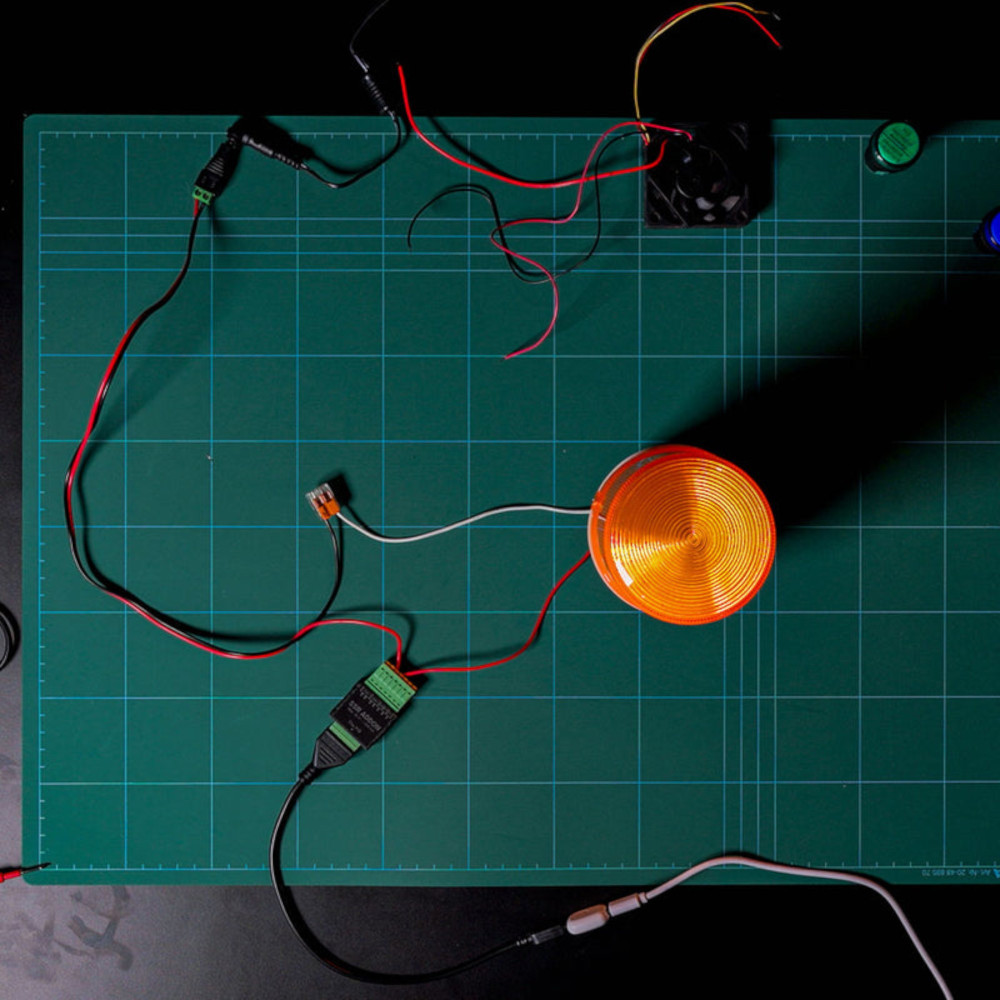

• Automatische Steuerung von Gehäuselüftern basierend auf Temperaturmesswerten
• Schalten von LED-Statusanzeigen und Signallampen in Automatisierungsprojekten
• Ansteuerung von Magnetventilen für Bewässerungssysteme nach Zeitplan
• Steuerung von kleinen DC-Motoren und Aktuatoren in Bastelprojekten
• Auslösen von Relais und Schützen in externen Steuerungssystemen

Dokumentation:

• Shelly Knowledge Base
• Shelly Forum

Technische Daten:

• Hersteller: Shelly
• Hersteller SKU: Shelly_The_Pill_SSRA
• EAN: 3800238073589
• Relaistyp: Solid-State-Relais (SSR), galvanisch isoliert
• Anzahl Kanäle: 2
• Maximale Schaltspannung: 30 V DC pro Kanal
• Maximaler Schaltstrom: 300 mA pro Kanal

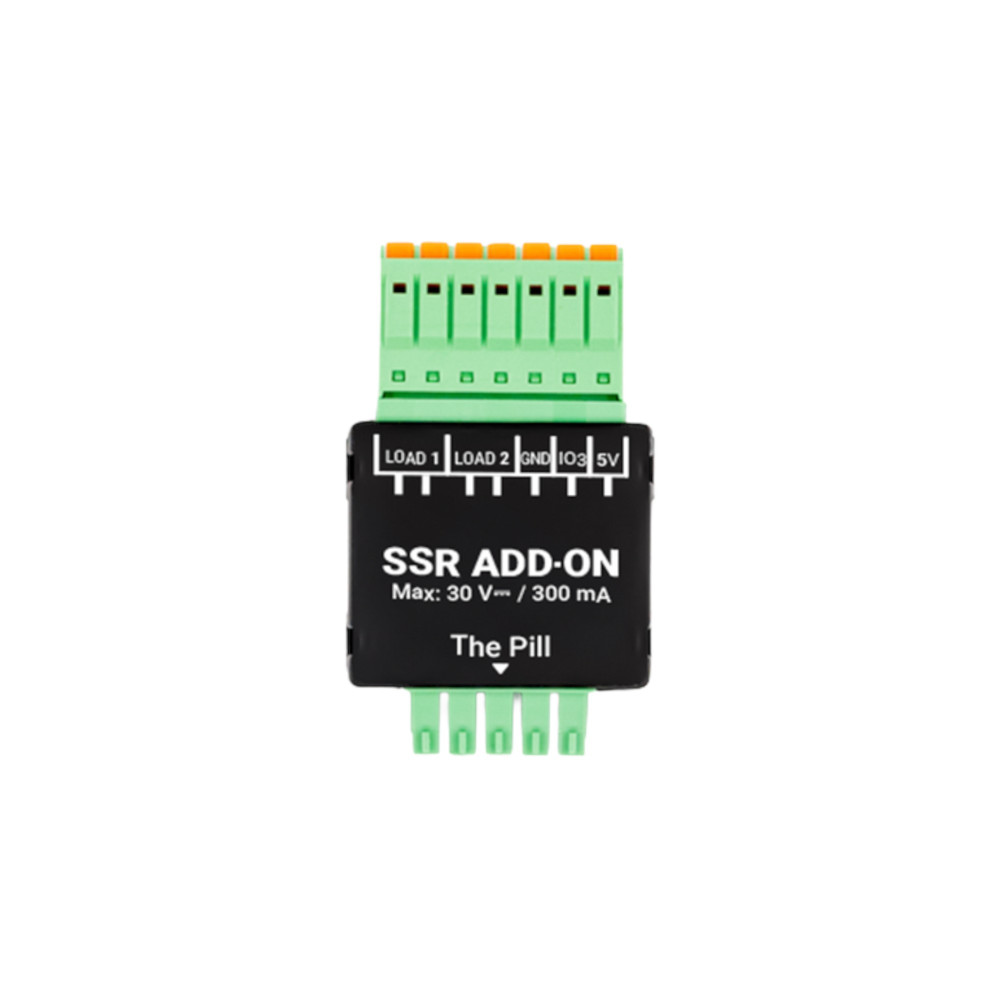

• Ausgänge: 2× potentialfreie SSR-Kontakte (LOAD1, LOAD2)
• Digitaler I/O: 1× konfigurierbarer Ein-/Ausgang (IO3), 3,3 V Logikpegel
• Stromversorgung: über 5-Terminal Add-on vom Shelly The Pill
• Leistungsaufnahme: < 0,6 W
• Betriebstemperatur: 0 bis +40 °C
• Lagertemperatur: -20 bis +40 °C
• Luftfeuchtigkeit: 30–70 % RH
• Maximale Höhe: 2000 m
• Gehäusefarbe: Schwarz
• Produktabmessungen: 36 × 31 × 11,5 mm
• Produktgewicht: 12 g
• Verpackungsabmessungen: 130 × 180 × 22 mm
• Bruttogewicht: 17 g

Lieferumfang:

• 1× Shelly Pill SSR Add-on
