Seeed Studio XIAO W5500 Ethernet Adapter V1.2

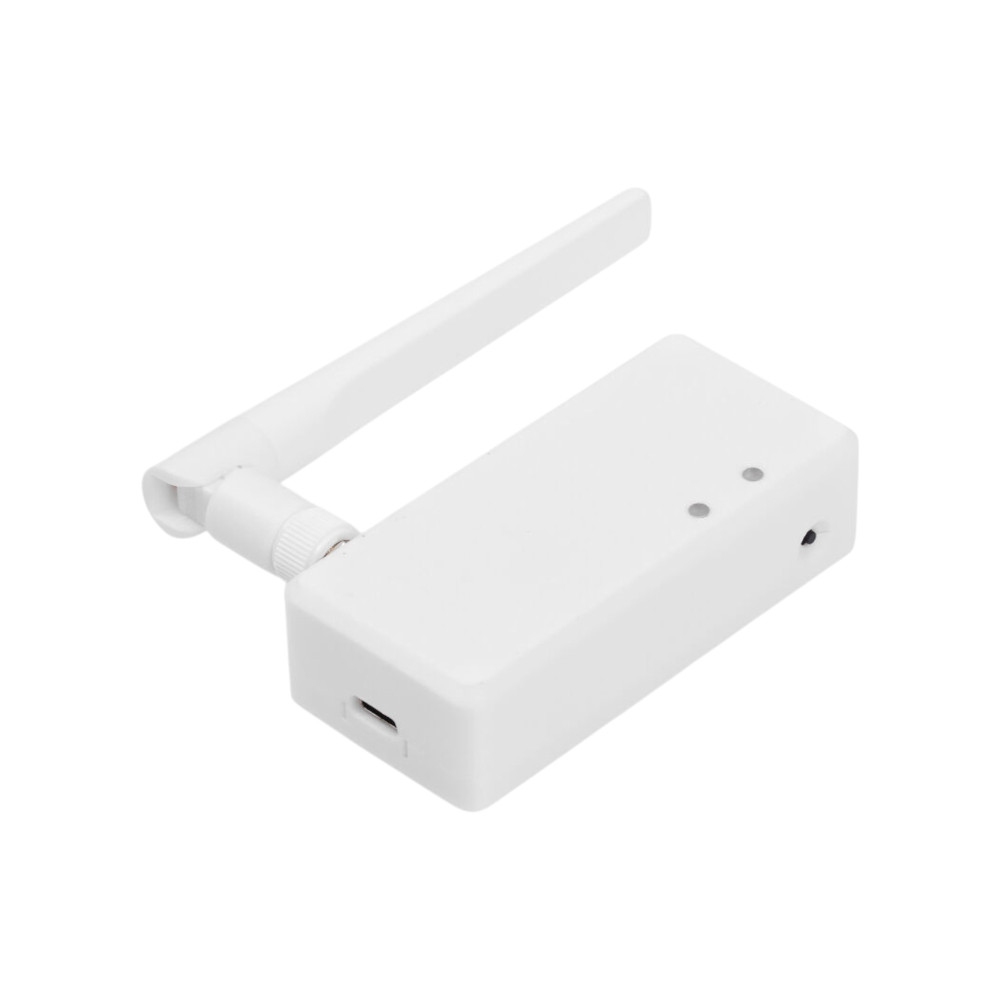

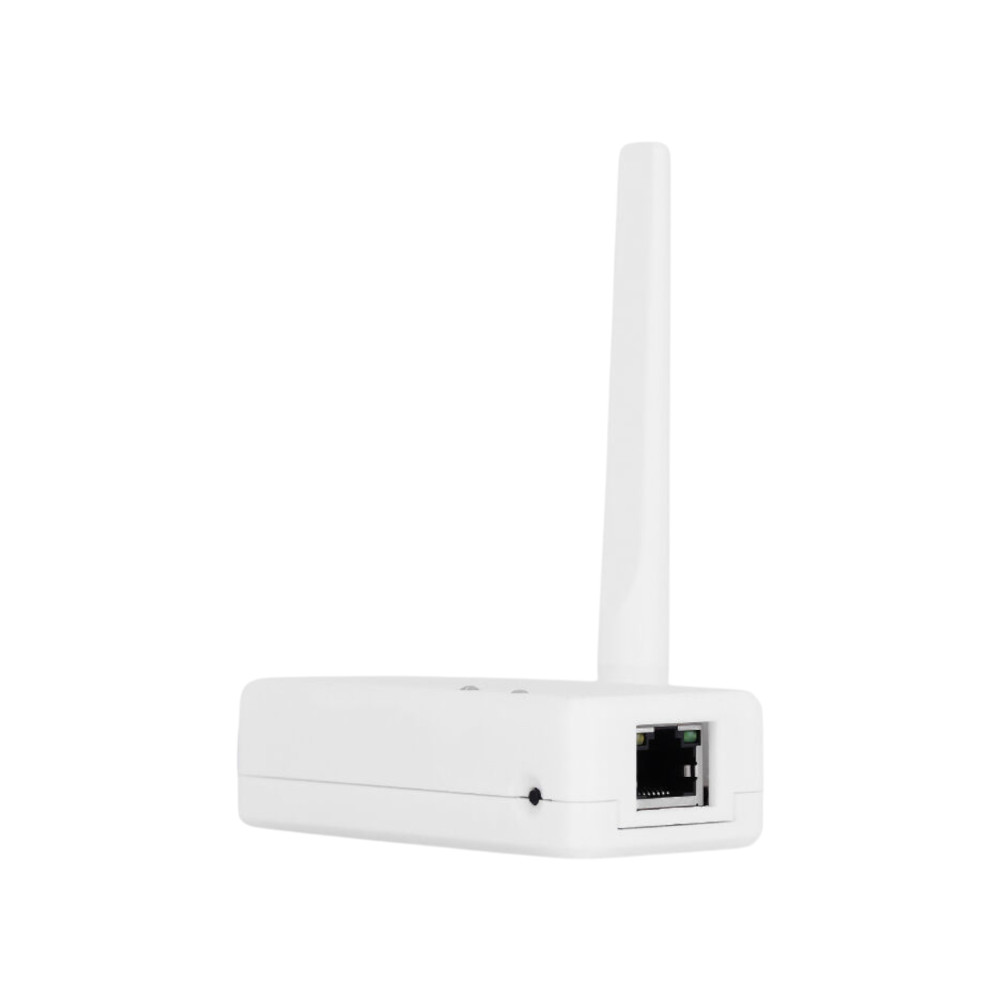

Der Seeed Studio XIAO W5500 Ethernet Adapter V1.2 ist ein kompaktes Entwicklungsboard, das auf der XIAO ESP32-S3 Plus Plattform basiert und kabelgebundene Ethernet-Konnektivität über den bewährten WIZnet W5500 Ethernet-Controller bereitstellt. Das Board verfügt über ein integriertes, isoliertes Power-over-Ethernet-Modul (PoE nach IEEE 802.3af), das eine Stromversorgung direkt über das Ethernet-Kabel ermöglicht. Ein TPS563201-basierter Abwärtswandler konvertiert die 12 V PoE-Eingangsspannung effizient in eine stabile 5 V Versorgung für den Mikrocontroller. Alternativ kann das Board auch über den USB-C-Anschluss mit 5 V versorgt werden, wenn kein PoE-fähiger Switch vorhanden ist. Der RJ45-Anschluss unterstützt Ethernet-Verbindungen mit 10 oder 100 Mbit/s und bietet Zugang zu den gängigen TCP/IP-Protokollen wie TCP, UDP, ICMP, IPv4, ARP, IGMP und PPPoE. Dank der beidseitigen I/O-Ausgänge lässt sich das Board flexibel mit Sensoren und Peripheriegeräten erweitern. Eine 2.4 GHz Stabantenne mit 2.81 dBi Gewinn ermöglicht zusätzlich drahtlose Kommunikation über den integrierten ESP32-S3. Das Board wird in einem 3D-gedruckten weissen Gehäuse geliefert und verfügt über eine Power-LED, eine frei programmierbare User-LED sowie einen Reset-Taster. Die Programmierung erfolgt über die Arduino IDE mit der ESP32 Arduino Ethernet Library, wobei umfangreiche Codebeispiele für Ethernet-Event-Logging, Webserver und Kamera-Streaming verfügbar sind. Der Adapter eignet sich besonders für IoT-Projekte, Smart-Home-Anwendungen und industrielle Automatisierungslösungen, bei denen eine zuverlässige kabelgebundene Netzwerkanbindung gefragt ist.

Empfohlenes Zubehör:

Eigenschaften:

Integriertes PoE-Modul nach IEEE 802.3af ermöglicht die Stromversorgung direkt über das Ethernet-Kabel ohne separates Netzteil.
Der WIZnet W5500 Ethernet-Controller bietet stabile kabelgebundene Netzwerkverbindungen mit bis zu 100 Mbit/s.
Beidseitige I/O-Ausgänge erlauben die flexible Erweiterung mit Sensoren und Peripheriegeräten.
Der TPS563201-Abwärtswandler liefert eine effiziente Spannungskonvertierung von 12 V auf 5 V mit bis zu 86 % Wirkungsgrad.
Die XIAO ESP32-S3 Plus Plattform kombiniert leistungsfähige Datenverarbeitung mit drahtloser 2.4 GHz Konnektivität.
Das kompakte 3D-gedruckte Gehäuse schützt die Elektronik und ermöglicht eine einfache Integration in bestehende Projekte.

Anwendungsbeispiele:

Kabelgebundene Anbindung von Smart-Home-Sensoren an einen Home Assistant Server über Ethernet.
Aufbau eines lokalen Webservers zur Überwachung und Steuerung von IoT-Geräten im Netzwerk.
Fernüberwachung mit Kamera-Streaming über eine stabile PoE-Ethernet-Verbindung.
Integration in industrielle Automatisierungssysteme mit zuverlässiger Netzwerkkommunikation.
Prototyping von Netzwerkanwendungen mit der Arduino IDE und der ESP32 Ethernet Library.
