RP2040 1.69 Zoll Touch LCD Display eckig

Dieses kompakte 1.69-Zoll-Touch-LCD-Display, das auf dem leistungsstarken RP2040-Mikrocontroller basiert, ist ideal für Entwickler, die ein benutzerfreundliches und vielseitiges Display für ihre Projekte suchen. Mit seinem Dual-Core ARM Cortex M0+ Prozessor erreicht es Taktraten von bis zu 133 MHz und bietet dank 16 MB Flash-Speicher viel Raum für Anwendungen. Das IPS-Display mit einer Auflösung von 240 x 280 Pixeln und 262K Farben sorgt für klare und lebendige Darstellungen. Durch den eingebauten 6-Achsen-Bewegungssensor (3-Achsen-Beschleunigungsmesser und 3-Achsen-Gyroskop) und einen eigenen Echtzeituhr-Chip (RTC) ermöglicht das Modul vielseitige Einsatzmöglichkeiten in intelligenten Geräten, die eine präzise Zeit- und Bewegungsverarbeitung erfordern. Zudem verfügt es über einen Typ-C Anschluss, ein niedriges Stromverbrauchs-Modus und USB-Unterstützung für Host- und Geräteanwendungen. Die einfache Programmierung durch Drag-and-Drop über USB sowie die Unterstützung von C/C++, MicroPython und Arduino machen es zu einer idealen Wahl für Einsteiger und Profis.

Eigenschaften:

• Dual-Core ARM Cortex M0+ Prozessor: Hohe Leistung mit flexiblen Taktraten bis zu 133 MHz, ideal für schnelle Verarbeitungen.
• 16 MB Flash-Speicher und 264 KB SRAM: Genügend Speicherplatz für komplexe Anwendungen und Datenverarbeitung.
• IPS-Display mit 1.69 Zoll und Touch-Funktion: Bietet eine Auflösung von 240 x 280 Pixeln für klare und farbenfrohe Darstellungen.
• Integrierter 6-Achsen-Sensor: Erfasst präzise Bewegungen und Orientierung durch einen 3-Achsen-Beschleunigungsmesser und ein 3-Achsen-Gyroskop.
• Lithium-Ionen-Batteriemanagement: Ermöglicht das Aufladen und die Entladung, perfekt für mobile Geräteanwendungen.
• Eingebaute RTC und RTC-Batterieunterstützung: Bietet eine zuverlässige Echtzeituhr für zeitkritische Anwendungen.
• USB 1.1 mit Host- und Gerätefunktion: Flexibler Anschluss und einfache Integration durch Drag-and-Drop Programmierung.

Anwendungsbeispiele:

• Entwicklung eines portablen Geräts zur Bewegungs- und Orientierungserfassung.
• Einsatz als Intelligentes Display in IoT-Projekten zur Darstellung und Steuerung.
• Integration in tragbare medizinische Geräte für Echtzeit-Monitoring.
• Verwendung in einem Mini-Spielsystem durch die Touchscreen-Steuerung.
• Erstellung einer Funkzeituhr für zeit- und datumsgenaue Anzeige durch den RTC-Chip.

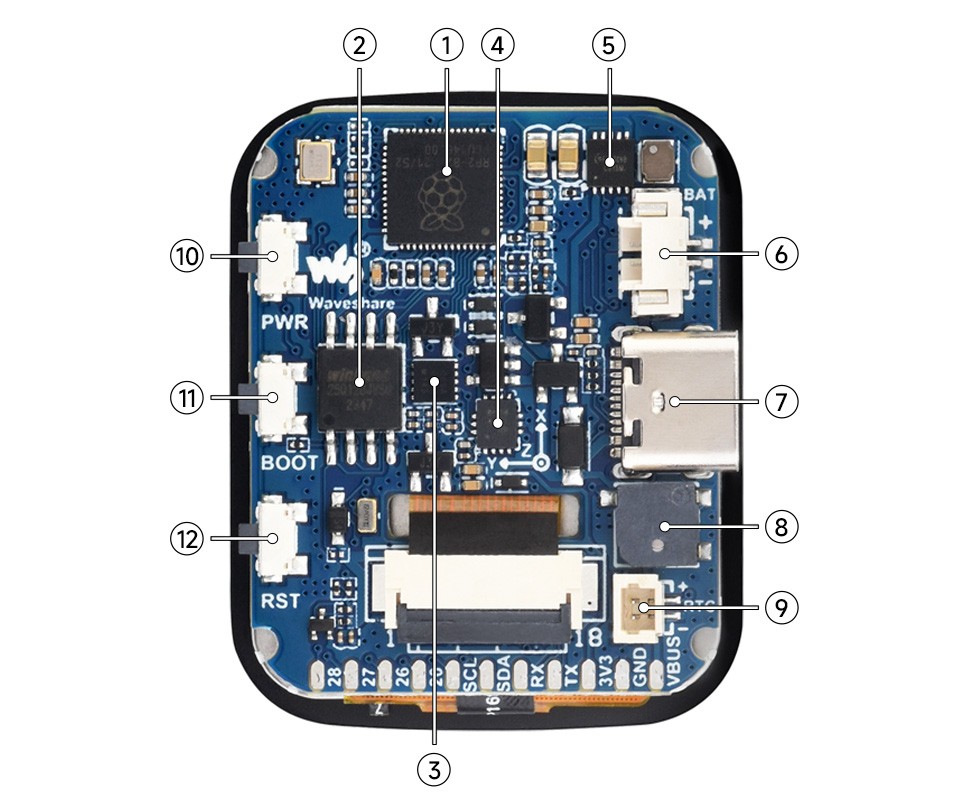

Board Übersicht:

1. RP2040: Dual-Core Prozessor, bis zu 133 MHz Betriebsfrequenz
2. W25Q128JVSIQ: 16 MB NOR-Flash
3. PCF85063: RTC-Chip (Echtzeituhr)
4. QMI8658: 6-Achsen-IMU, umfasst ein 3-Achsen-Gyroskop und einen 3-Achsen-Beschleunigungsmesser
5. ETA6098: Hocheffizientes Lithium-Batterie-Lademanagement
6. MX1.25 Batterieanschluss: MX1.25 2P-Anschluss für 3.7V Lithium-Batterie, unterstützt Laden und Entladen
7. Typ-C Anschluss: Für Programmierung, USB 1.1 mit Unterstützung für Gerät und Host
8. Buzzer: Ton erzeugendes Peripheriegerät
9. RTC Batterieanschluss: Für den Anschluss einer wiederaufladbaren RTC-Batterie (unterstützt nur wiederaufladbare RTC-Batterien)
10. PWM-Taste: Unterstützt die Steuerung der Stromversorgung durch die Batterie, mit Funktionen für Einzel-, Doppel-, Mehrfach- und Langdruck
11. BOOT-Taste
12. RST Reset-Taste

Dokumentation:

• Waveshare Wiki

Technische Details:

• Hersteller: Waveshare
• Hersteller-SKU: 28161
• Displaygröße: 1.69 Zoll
• Auflösung: 240 x 280 Pixel, 262K Farben
• Touch: Kapazitiv, I2C-Schnittstelle
• Bewegungssensor: QMI8658, 3-Achsen-Beschleunigungsmesser, 3-Achsen-Gyroskop
• Flash-Speicher: 16 MB
• Prozessor: Dual-Core ARM Cortex M0+, bis zu 133 MHz
• Akku Anschluss: Für Lithium-Ionen-Akku, unterstützt Laden und Entladen
• USB: Typ-C, 1.1 (Host und Device Unterstützung)
• Abmessung: 41 x 33 x 11mm
• Gewicht: 22g

Lieferumfang:

• 1 x RP2040 1.69 Zoll Touch LCD Display eckig
