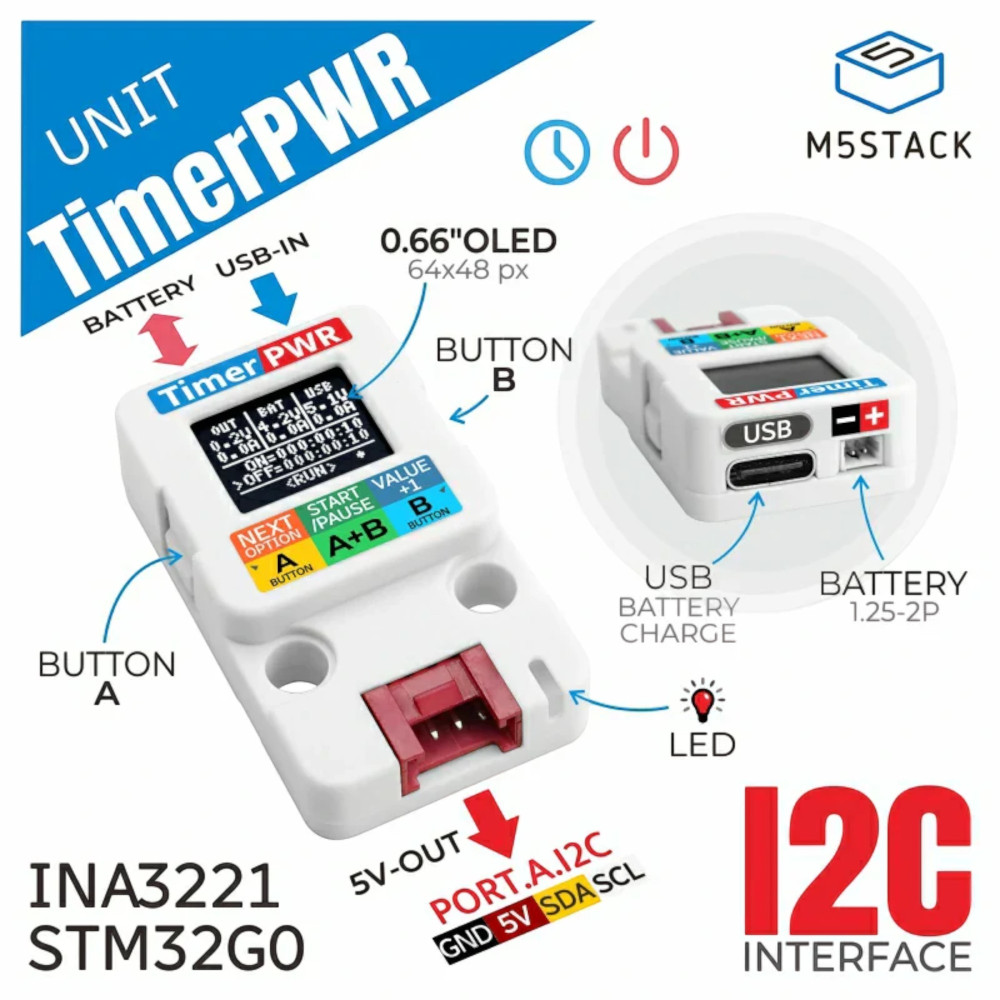

M5Stack Unit TimerPWR mit OLED Display und INA3221

Die M5Stack Unit TimerPWR ist ein vielseitiges und kompaktes Modul, das Funktionen wie Zeitsteuerung, Laden und Entladen, sowie Spannungs- und Stromüberwachung bietet. Mit einem eingebauten STM32 Mikrocontroller ermöglicht es dir, automatische Ein- und Ausschaltzeiten festzulegen, ideal für Anwendungen in intelligenten Häusern oder der industriellen Automatisierung. Die integrierte DCDC-Boost-Schaltung liefert eine stabile 5V-Leistung für externe Geräte, während ein OLED-Display dir Echtzeitinformationen zur Verfügung stellt. Über die Grove-Schnittstelle kannst du externe Sensoren oder Module anschliessen und so dein Projekt erweitern. Dank der einfachen Bedienung über zwei Seitentasten oder I2C-Befehle ist das Modul intuitiv und flexibel einsetzbar.

Eigenschaften:

• Zeitgesteuerte Stromversorgung: Dank integriertem RTC kannst du präzise Ein- und Ausschaltzeiten programmieren.

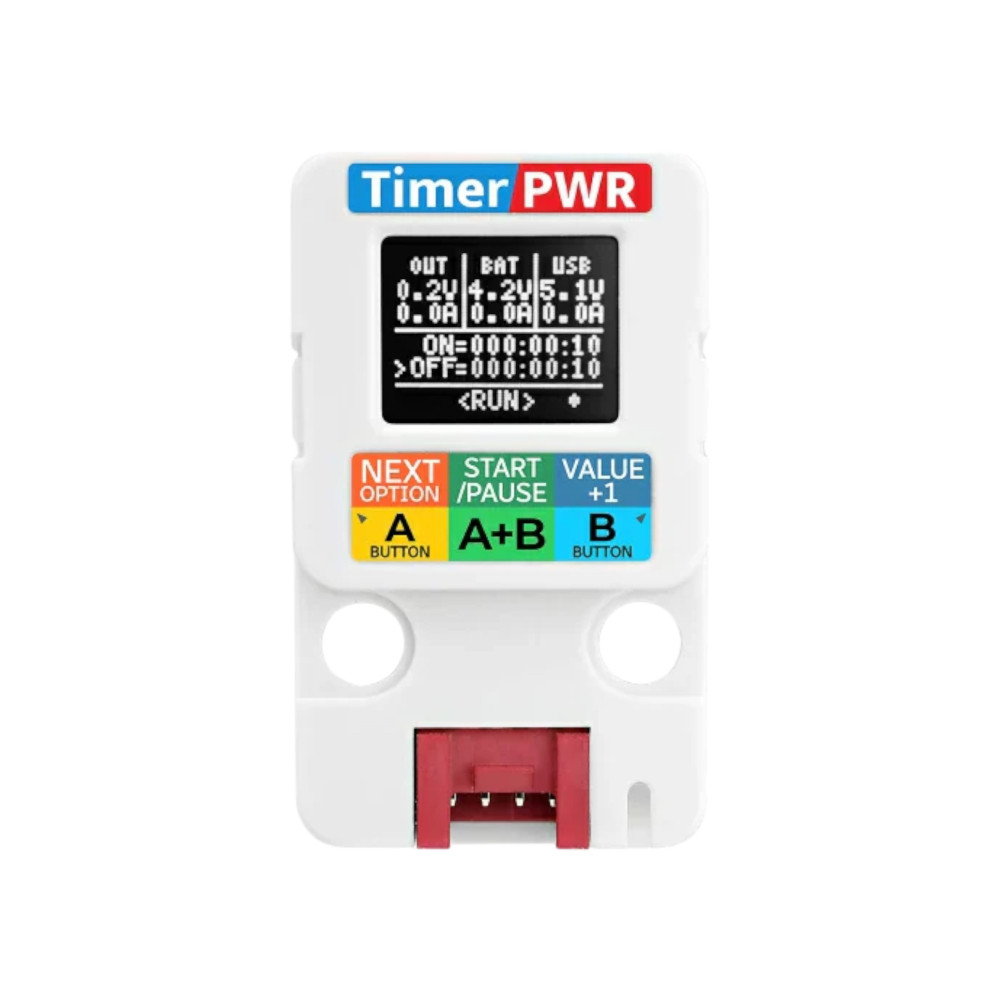

• OLED-Display: Ein 0,66 Zoll grosser Bildschirm zeigt dir Spannungen, Ströme und Betriebsstatus in Echtzeit an.
• DCDC-Boost-Schaltung: Liefert eine 5V/800mA-Ausgangsleistung für externe Geräte.
• Strom- und Spannungsüberwachung: Mit dem INA3221-Sensor behältst du den Überblick über den Energieverbrauch.
• Grove-Schnittstelle: Ermöglicht einfache Integration mit Sensoren und Modulen.
• Einfach zu bedienen: Steuerung über Seitentasten oder über I2C-Befehle für maximale Flexibilität.
• Kompakte Bauweise: Nur 40x24x11 mm, ideal für tragbare Anwendungen.

Anwendungsbeispiele:

• Zeitgesteuerte Geräte: Automatisiere das Ein- und Ausschalten von Geräten in deinem Smart Home.
• Sensor-Versorgung: Stelle eine stabile Stromversorgung für verteilte Sensornetzwerke bereit.
• Tragbare Elektronik: Perfekt für batteriebetriebene Projekte, die Energieeffizienz erfordern.
• Industrielle Anwendungen: Überwache Strom und Spannung in automatisierten Systemen.
• Bildungsprojekte: Lehre die Grundlagen der Strom- und Spannungsüberwachung.

Dokumentation:

• M5Stack Wiki
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: U189
• Prozessor: STM32G031G8U6

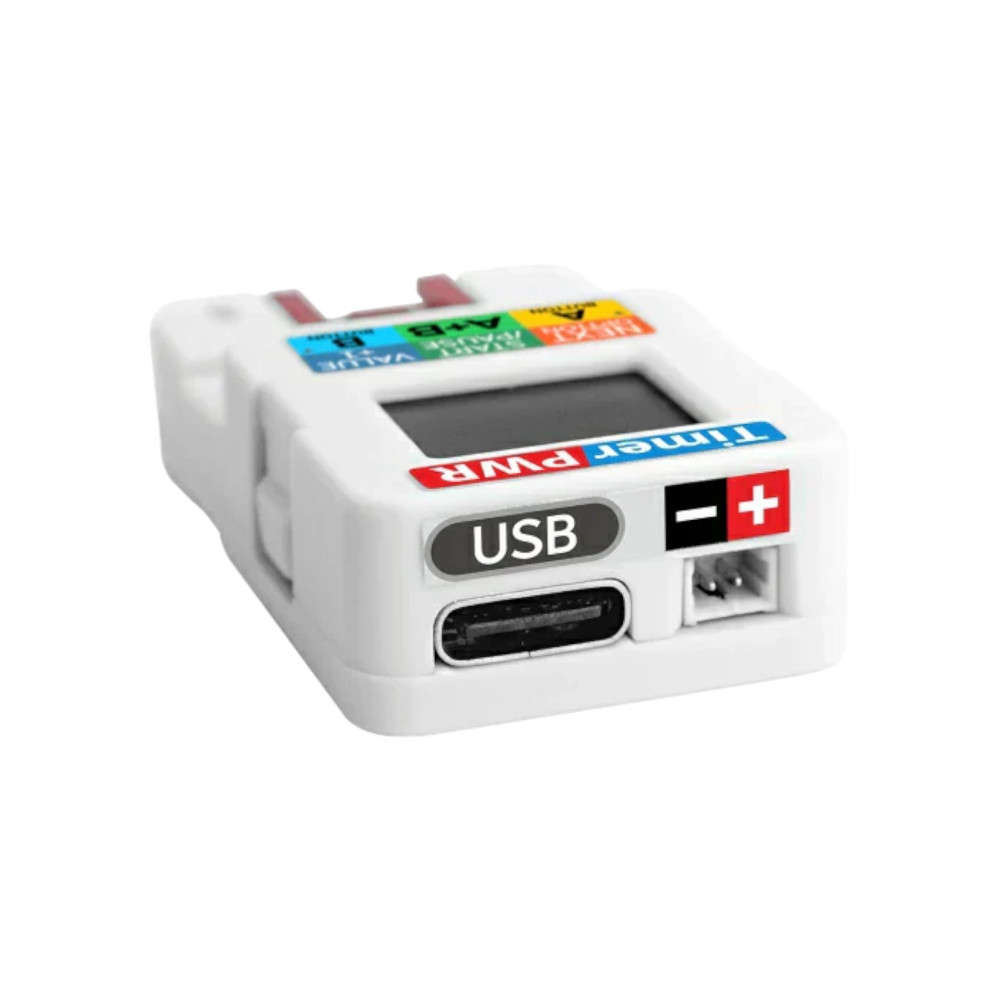

• Eingangsspannung: 5V DC über USB-Typ-C
• Ausgangsspannung: 5V, gesteuert durch eine DCDC-Boost-Schaltung
• Anzeige: 0,66 Zoll OLED, 64x48 Auflösung
• Ladestrom: 330 mA
• Kommunikation: I2C, Grove-Schnittstelle (Adresse: 0x56)
• Batterieversorgung: 3,7V Lithium-Polymer-Akku
• Abmessungen: 40x24x11 mm
• Gewicht: 13g

Lieferumfang:

• 1x M5Stack Unit TimerPWR mit OLED Display und INA3221
• 1x HY2.0-4P Grove-Kabel 20cm
