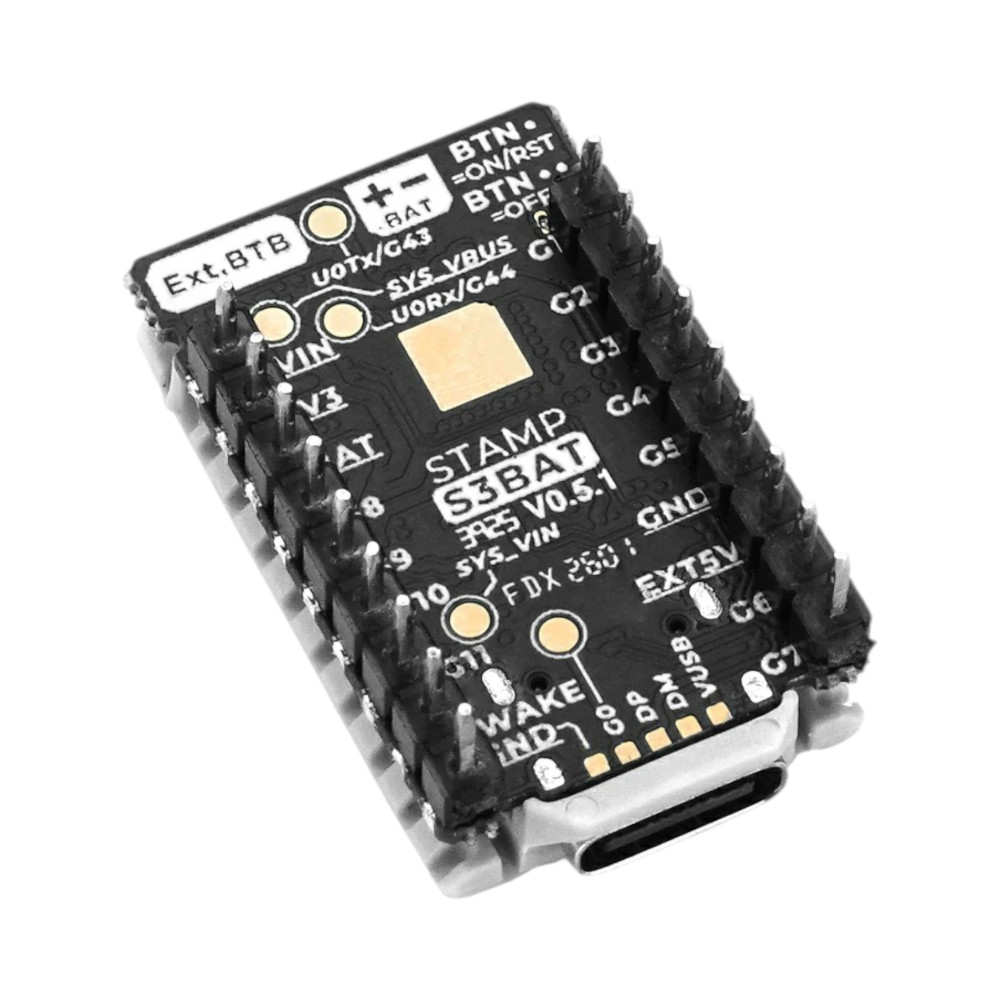

M5Stack StampS3 BAT Modul ESP32-S3 mit 2.54mm Header

Das M5Stack StampS3 BAT Modul ist ein kompaktes Embedded-Core-Modul mit integriertem Energiemanagement, das auf dem ESP32-S3-PICO-1-N8R8 Hauptcontroller basiert. Der Dual-Core Xtensa LX7 Prozessor arbeitet mit einer Taktfrequenz von bis zu 240 MHz und bietet 8 MB Flash sowie 8 MB PSRAM. Das Modul unterstützt 2.4 GHz WLAN und verfügt über einen IPEX-4 Antennenanschluss für eine externe FPC-Antenne. Insgesamt stehen elf GPIOs sowie ein zusätzlicher Wake-up-IO zur Verfügung, der ein Aufwecken aus dem Energiesparmodus ermöglicht. Über den integrierten 24-poligen BTB-Steckverbinder mit 0.4 mm Raster lässt sich eine DVP-Kameraschnittstelle anbinden, wodurch weitere 19 GPIOs zugänglich werden. Das integrierte M5MP1-Energiemanagement steuert die Stromversorgung über USB Typ-C, DC 5 V oder eine externe 3.7 V Lithium-Batterie und übernimmt die Ladekontrolle sowie die Spannungsüberwachung. Im Sleep-Modus liegt der Stromverbrauch bei lediglich 13.43 µA bei 4.2 V, was das Modul besonders für batteriebetriebene Anwendungen geeignet macht. Eine programmierbare WS2812 RGB-LED ist ebenfalls integriert und kann als Statusanzeige genutzt werden. Die DIP-Variante wird mit vorgelöteten 2.54 mm Stiftleisten geliefert und lässt sich direkt auf Steckbretter, in Leiterplatten oder über Dupont-Kabel in bestehende Schaltungen einbinden.

Empfohlenes Zubehör:

• Breadboard / Lochraster Steckplatine Half-Size
• Breadboard / Platine

Eigenschaften:

• Dual-Core Xtensa LX7 Prozessor mit bis zu 240 MHz Taktfrequenz ermöglicht leistungsstarke Datenverarbeitung.
• Integriertes M5MP1-Energiemanagement unterstützt Lithium-Batterie-Ladekontrolle und Spannungsüberwachung.
• Der Sleep-Modus mit nur 13.43 µA bei 4.2 V eignet sich hervorragend für batteriebetriebene Projekte.
• 24-poliger BTB-Steckverbinder bietet eine DVP-Kameraschnittstelle mit 19 zusätzlichen GPIOs.

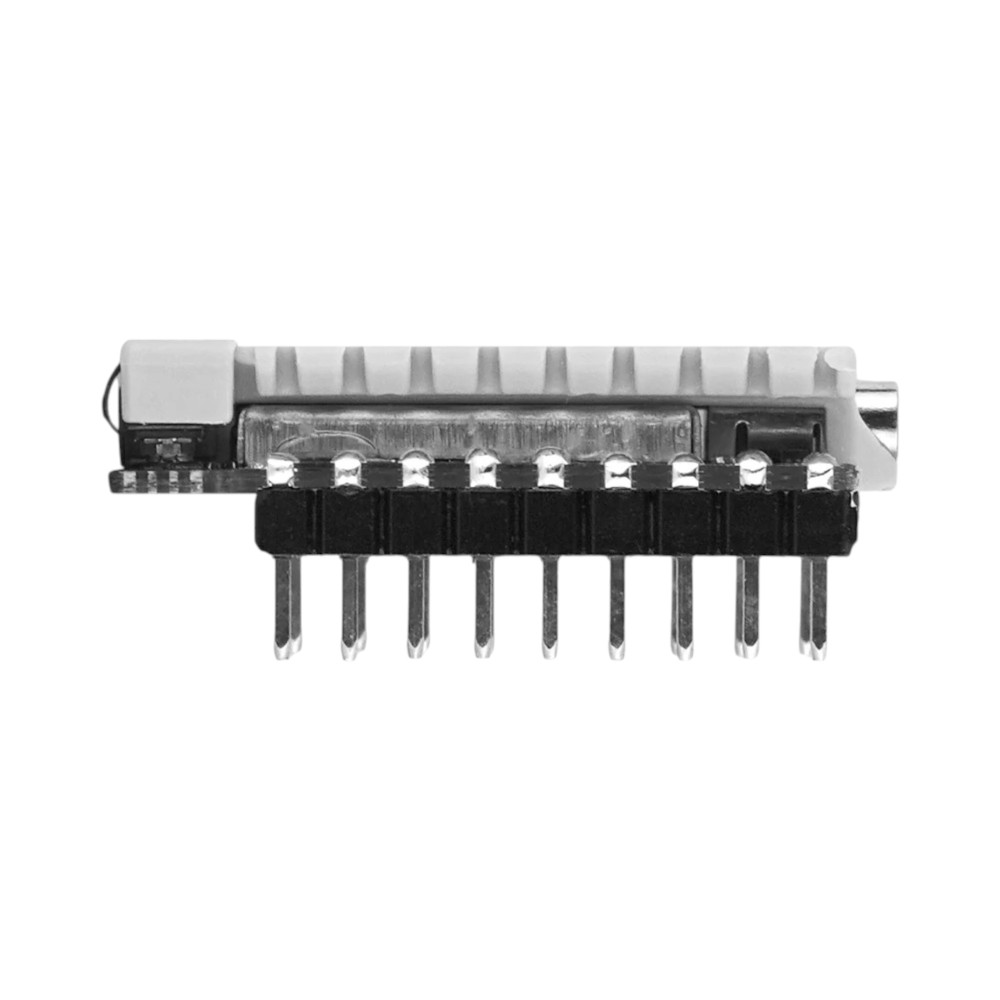

• Vorgelötete 2.54 mm Stiftleisten erlauben die direkte Nutzung auf Steckbrettern und Leiterplatten.
• WLAN-Konnektivität im 2.4 GHz Band mit externer FPC-Antenne über IPEX-4 Anschluss.

Anwendungsbeispiele:

• Batteriebetriebene IoT-Sensorknoten für Umgebungsüberwachung
• Kamerabasierte Bilderfassung über die DVP-Schnittstelle
• Prototyping von WLAN-fähigen Steuerungen auf dem Steckbrett
• Energieeffiziente Datenlogger mit Wake-up-Funktion
• Kompakte Embedded-Systeme mit RGB-Statusanzeige

Dokumentation:

• M5 Stack Wiki
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: S015-DIP
• SoC: ESP32-S3-PICO-1-N8R8 (Dual-Core Xtensa LX7, bis 240 MHz)
• Flash: 8 MB
• PSRAM: 8 MB
• WLAN: 2.4 GHz Wi-Fi
• Stromversorgung: 3.7 V Batterie / USB Typ-C / DC 5 V
• RGB-LED: 1× WS2812
• Batterieanschluss: SH1.0-2P

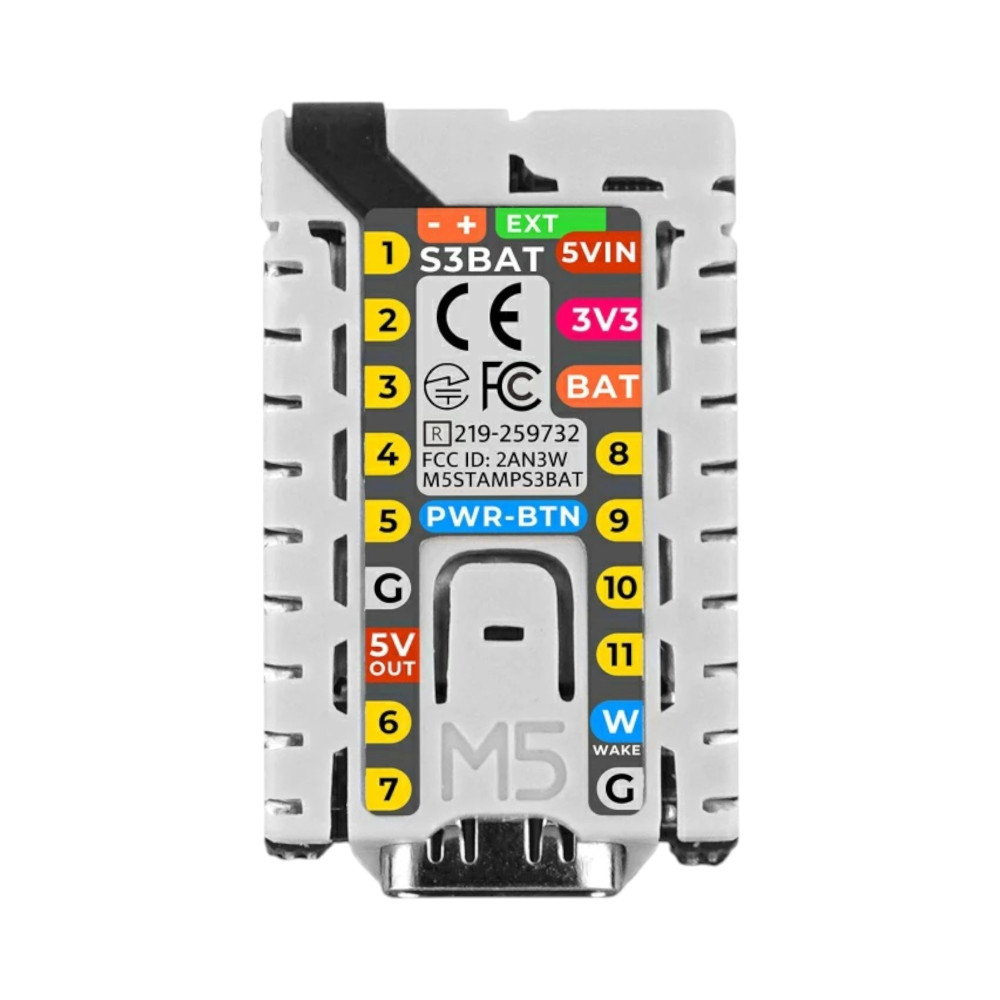

• GPIO-Ausgänge: 11× GPIO + 1× Wake-up IO
• BTB-Steckverbinder: 24-polig (0.4 mm Raster), 19× GPIO, DVP-Schnittstelle
• Antennenanschluss: IPEX-4
• Antennentyp: FPC-Antenne
• Betriebstemperatur: 0 bis 40 °C
• Stromverbrauch Sleep-Modus: 4.2 V @ 13.43 µA
• Stromverbrauch Standby-Modus: 4.2 V @ 955.36 µA
• Stromverbrauch Light-Load-Modus: 4.2 V @ 26.83 mA
• Stromverbrauch Full-Load-Modus: 4.2 V @ 27.49 mA
• Produktabmessungen: 29.8 × 18.0 × 12.0 mm
• Produktgewicht: 4.5 g
• Verpackungsabmessungen: 45 × 34 × 18 mm
• Bruttogewicht: 10 g

Lieferumfang:

• 1× M5Stack StampS3 BAT Modul ESP32-S3 mit 2.54mm Header
• 1× SH1.0 Batterieanschlusskabel
