M5Stack Chain Mono 8x8 LED Matrix Weiss

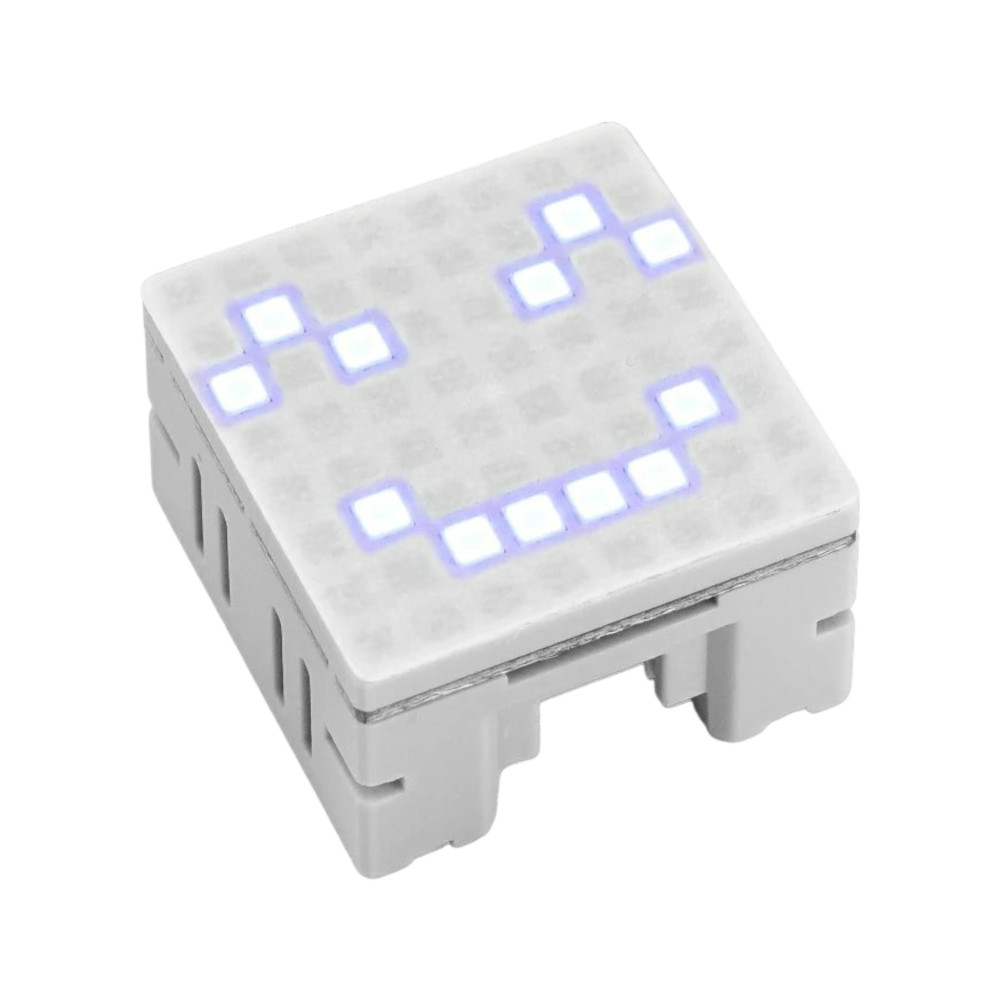

Das Chain Mono ist ein LED-Anzeigemodul aus der Chain-Serie von M5Stack mit einer 8x8 Matrix aus monochromen weissen LEDs. Als Controller kommt ein STM32G031G8U6 zum Einsatz, der die Matrix eigenständig ansteuert und die Kommunikation über das Chain-Bus-Protokoll abwickelt. Die Anbindung erfolgt seriell über UART mit 115200 bps, wobei zwei HY2.0-4P Anschlüsse die Verkettung mehrerer Chain-Module zu einer Daisy-Chain erlauben. Als Haupt-Controller der Kette dient beispielsweise das Chain Dual Key mit ESP32-S3, das die einzelnen Module über den Bus adressiert. Die Firmware unterstützt die unabhängige Ansteuerung einzelner Pixel ebenso wie das Schreiben ganzer Bilder über einen Framebuffer mit schnellem Vollbild-Refresh. Eine integrierte ASCII-Zeichengenerierung stellt Zeichen direkt dar, zudem sind Lauftexte möglich. Helligkeit und Bildschirmrotation (0, 90, 180 und 270 Grad) lassen sich per Kommando einstellen. Die Stromversorgung erfolgt mit 5 V über den Chain-Bus; im Betrieb mit maximaler Helligkeit nimmt das Modul lediglich 22,29 mA auf. Für die Programmierung stehen die Arduino-Library M5Chain sowie UiFlow2 zur Verfügung. Mit einer Grösse von nur 24 × 24 × 16 mm eignet sich das Modul für Pixel-Licht-Kreationen, Statusanzeigen und kreative Leuchtschilder. Ein Chain Bridge Verbinder für die Verkettung liegt bei.

Empfohlenes Zubehör:

• M5Stack Chain Dual Key mit ESP32-S3 oder anderen M5Stack Cores
• M5Stack Grove Kabel

Eigenschaften:

• LED-Matrix mit 8x8 monochromen weissen LEDs wird von einem eigenen STM32G031 Controller angesteuert

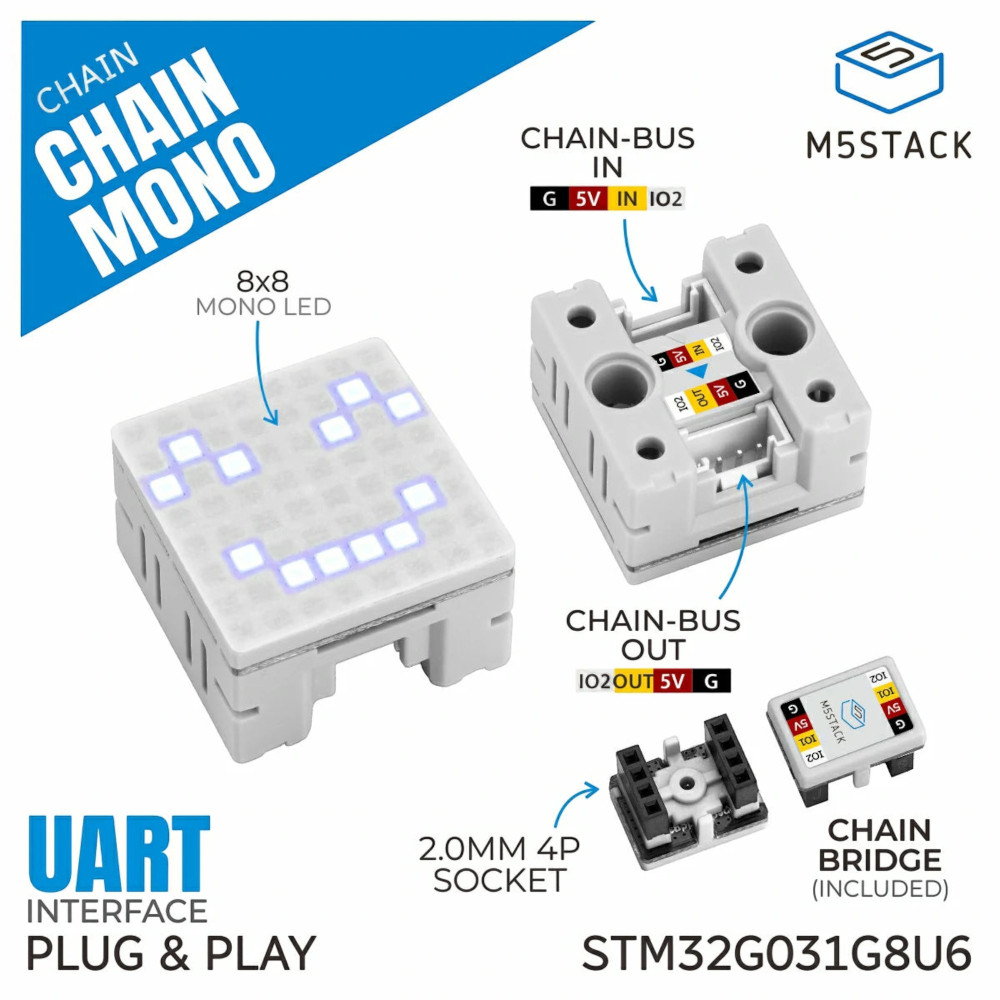

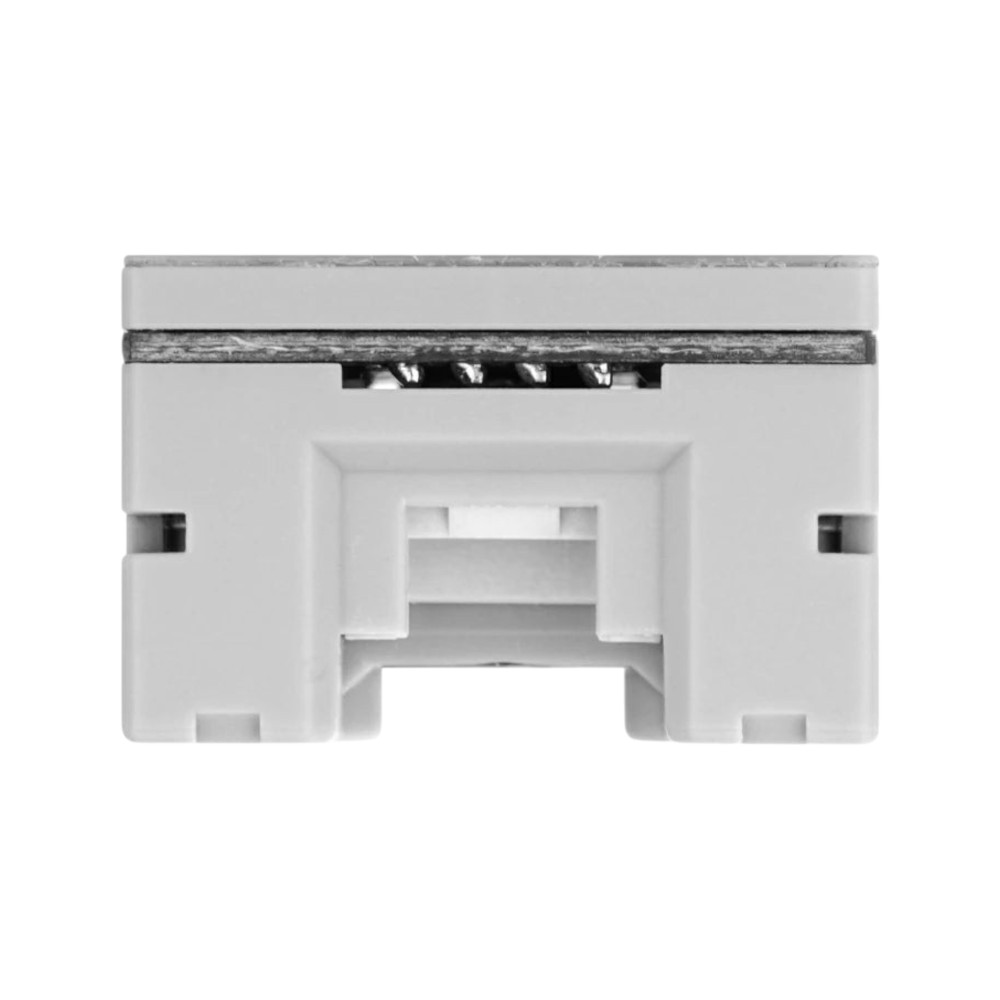

• Chain-Bus-Protokoll über UART mit 115200 bps erlaubt die Verkettung mehrerer Chain-Module über zwei HY2.0-4P Anschlüsse
• Framebuffer mit schnellem Vollbild-Refresh unterstützt Einzelpixel-Ansteuerung und Batch-Schreiben ganzer Bilder
• ASCII-Zeichengenerierung stellt Zeichen und Lauftexte direkt auf der Matrix dar
• Helligkeitsregelung und Rotation in 90-Grad-Schritten lassen sich per Kommando konfigurieren
• Kompakte Bauform von 24 × 24 × 16 mm und geringe Stromaufnahme von maximal 22,29 mA erleichtern die Integration

Anwendungsbeispiele:

• Statusanzeige für Smart-Home-Geräte, Server oder IoT-Sensoren mit Symbolen und Zeichen
• Kreative Leuchtschilder und Pixel-Art-Projekte aus mehreren verketteten Matrix-Modulen
• Lauftext-Anzeige für kurze Meldungen an Ständen, Vitrinen oder im Schaufenster
• Desktop-Ambientebeleuchtung mit wechselnden Mustern und Animationen
• Interaktive Anzeigen in Kombination mit Chain Encoder, Chain Key und weiteren Chain-Modulen

Dokumentation:

• M5Stack Wiki
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: U217
• EAN: 6972934176707
• Controller: STM32G031G8U6
• LED-Matrix: 8x8 monochrome LEDs, Weiss
• Schnittstelle: UART, 115200 bps (8N1), Chain-Bus Daisy-Chain-Protokoll
• Anschlüsse: 2× HY2.0-4P zur Kaskadierung
• Funktionen: Einzelpixel- und Batch-Ansteuerung, ASCII-Zeichen, Lauftext, Helligkeitsregelung, Rotation 0/90/180/270°
• Versorgungsspannung: DC 5 V
• Stromaufnahme: Standby 8,13 mA, Betrieb max. 22,29 mA
• Programmierung: Arduino (M5Chain Library), UiFlow2
• Betriebstemperatur: 0 bis 40 °C
• Produktabmessungen: 24,0 × 24,0 × 16,0 mm
• Produktgewicht: 6,2 g
• Verpackungsabmessungen: 140 × 90 × 15 mm
• Bruttogewicht: 10 g

Lieferumfang:

• 1× Chain Mono
• 1× Chain Bridge
