Luckfox Lyra Zero W Board

Das Luckfox Lyra Zero W ist ein kompaktes Linux-Entwicklungsboard, das auf dem RK3506B Prozessor basiert. Es kombiniert einen Triple-Core Arm Cortex-A7 mit einem Cortex-M0 für effiziente Leistung bei gleichzeitig niedrigem Energieverbrauch. Das Board eignet sich ideal für kompakte Embedded-Anwendungen, Prototyping und IoT-Projekte, die erweiterte Rechenleistung benötigen. Durch die integrierte Wi-Fi- und Bluetooth-Schnittstelle lässt es sich problemlos in drahtlose Netzwerke einbinden und ermöglicht vielfältige Kommunikationsszenarien. Neben der flexiblen GPIO-Anbindung stehen zusätzliche Schnittstellen wie SPI, I2C und UART zur Verfügung, wodurch das Board für eine Vielzahl von Sensoren und Modulen genutzt werden kann. Dank der kleinen Abmessungen eignet sich die Lyra Zero W hervorragend für platzkritische Designs und mobile Anwendungen.

Empfohlenes Zubehör:

• 128 GB Samsung microSDXC-Karte Evo Plus inkl. SD Adapter

Eigenschaften:

• Das Board basiert auf dem RK3506B mit Triple-Core Arm Cortex-A7 und Cortex-M0.
• Die integrierte Wi-Fi- und Bluetooth-Schnittstelle ermöglicht kabellose Kommunikation.
• Mehrere GPIOs sowie Schnittstellen wie I2C, SPI und UART stehen für Erweiterungen zur Verfügung.
• Kompakte Bauweise erleichtert den Einsatz in mobilen und platzkritischen Projekten.
• Unterstützt Linux-Distributionen für Embedded-Anwendungen.
• Ideal für IoT, Prototyping und kleine Automatisierungslösungen.
• Geringes Gewicht und kompakte Abmessungen vereinfachen die Integration.

Anwendungsbeispiele:

• IoT-Knoten mit drahtloser Kommunikation
• Kompakte Steuerungen für Automatisierung und Sensorik
• Prototyping mit Linux in Embedded-Umgebungen
• Mobile Geräte mit geringem Energieverbrauch
• Integration in smarte Endgeräte oder Edge-Computing-Projekte

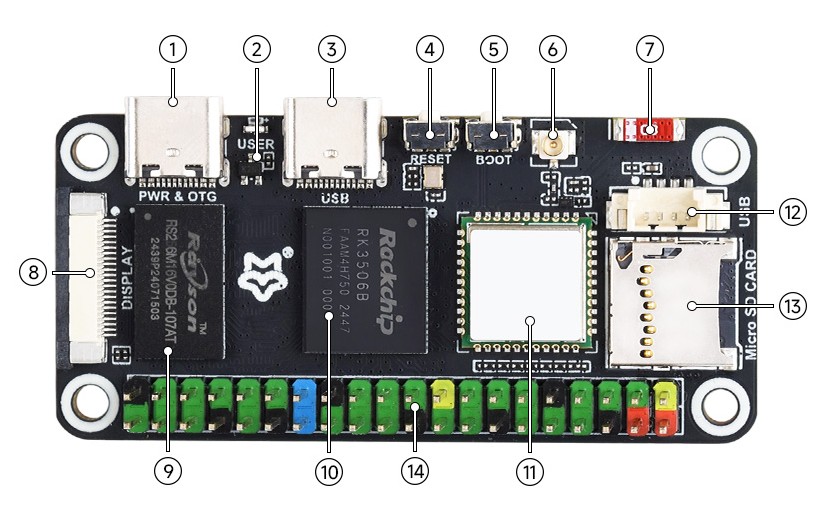

Board Übersicht:

1. USB-C OTG0-Anschluss
   Zur Stromversorgung und zum Programm-Flashen
2. USER-LED
   Zur Anzeige des Systembetriebsstatus im Standard-Image
3. USB-C HOST-Anschluss
   Zum Anschluss von USB-Peripheriegeräten
4. RESET-Taste
5. BOOT-Taste
   Beim Einschalten oder Zurücksetzen drücken, um in den Download-Modus zu gelangen
6. Antennenanschluss
   Integrierte Antenne
7. DSI-Display-Schnittstelle
   MIPI DSI 2-Lane
8. 512 MB DDR3L
9. RK3506B
   Multicore-heterogenes SoC mit integriertem Triple-Core ARM Cortex-A7 + ARM Cortex-M0
10. Wi-Fi / Bluetooth-Modul
    2,4G Wi-Fi 6 / Bluetooth 5.2 / BLE-Modul
11. MX1.24 4P-Header
    Kann in einen USB-A-Host-Port umgewandelt oder als LCD-Bildschirm-Stromversorgungseingang verwendet werden
12. TF-Kartensteckplatz

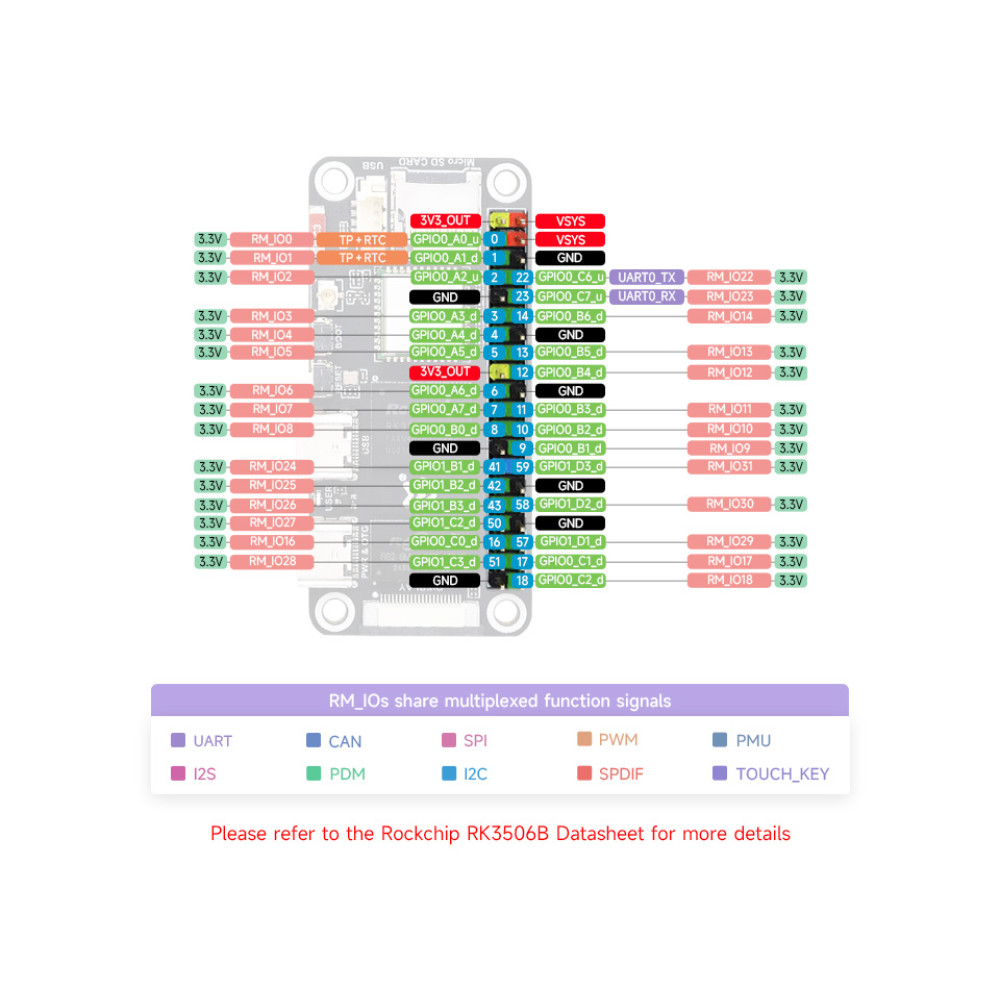

13. 40PIN GPIO-Header
    Kompatibel mit einigen Raspberry Pi HATs

Dokumentation:

• Luckfox Wiki

Technische Daten:

• Hersteller: Luckfox
• Hersteller SKU: 30983
• Prozessor: RK3506B Triple-Core Arm Cortex-A7 + Cortex-M0
• Memory: Onboard 512MB DDR3L
• USB: Original USB OTG 2.0 × 1, HUB expanded USB HOST 2.0 × 2
• Display Interface: MIPI DSI 2-lane
• GPIO: 28 × Rockchip Matrix IO pins
• Speicher: SPI NAND FLASH (256MB)
• Kommunikation: 2.4GHz Wi-Fi 6 / Bluetooth 5.2 / BLE
• Schnittstellen: GPIO, I2C, SPI, UART, USB-C
• Betriebssystem: Linux-kompatibel

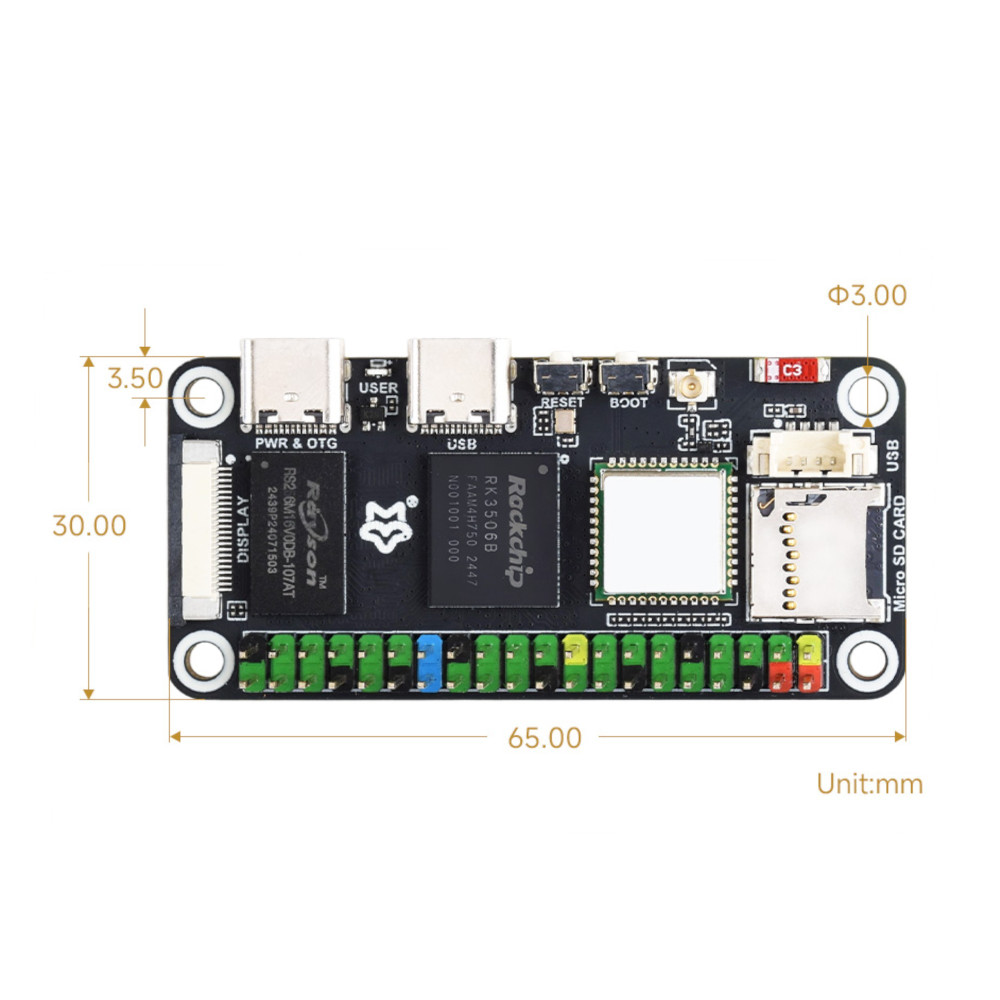

• Abmessung: 32 × 65 × 12 mm
• Gewicht: 15 g

Lieferumfang:

• 1× Luckfox Lyra Zero W Board
