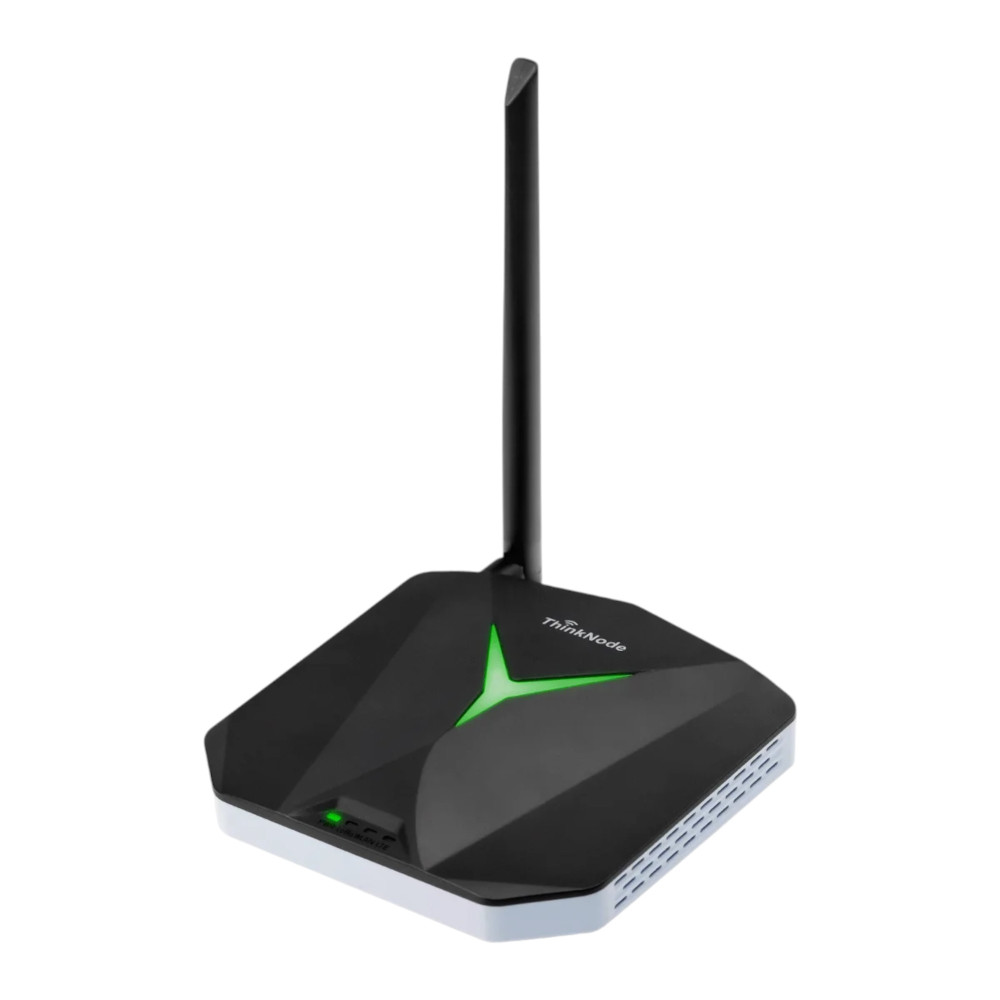

ThinkNode G1 Indoor 8-Kanal LoRaWAN Gateway SX1302 868MHz

Das Elecrow ThinkNode G1 ist ein vollständiges Indoor-LoRaWAN-Gateway für den Aufbau privater und professioneller IoT-Netzwerke im europäischen EU868-Frequenzband. Als Kernkomponenten kommen ein MediaTek MT7628-Prozessor sowie der Semtech SX1302 LoRa-Basebandchip mit zwei SX1250-Chips zum Einsatz, die zusammen zehn programmierbare parallele Demodulationspfade und eine hohe Datenverarbeitungskapazität für grosse Knotenanzahlen bieten. In offenen Gebieten erreicht das Gateway eine LoRaWAN-Abdeckung von 5 bis 10 km.

Empfohlenes Zubehör:

• ThinkNode M6 EU868 IP65 Solar Meshtastic nRF52840 mit GPS
• ThinkNode M2 Meshtastic mit OLED Display
• ThinkNode M1 Meshtastic mit GPS und ePaper Display
• ThinkNode M5 ESP32-S3 Meshtastic mit GPS und ePaper Display

Eigenschaften:

• Semtech SX1302-Basebandchip mit zwei SX1250-Chips und zehn parallelen Demodulationspfaden bietet hohe Kapazität für gleichzeitige Kommunikation mit vielen LoRaWAN-Endknoten
• MediaTek MT7628-Prozessor sorgt für stabile und zuverlässige Datenverarbeitung auch unter hoher Netzwerklast mit minimaler Latenz

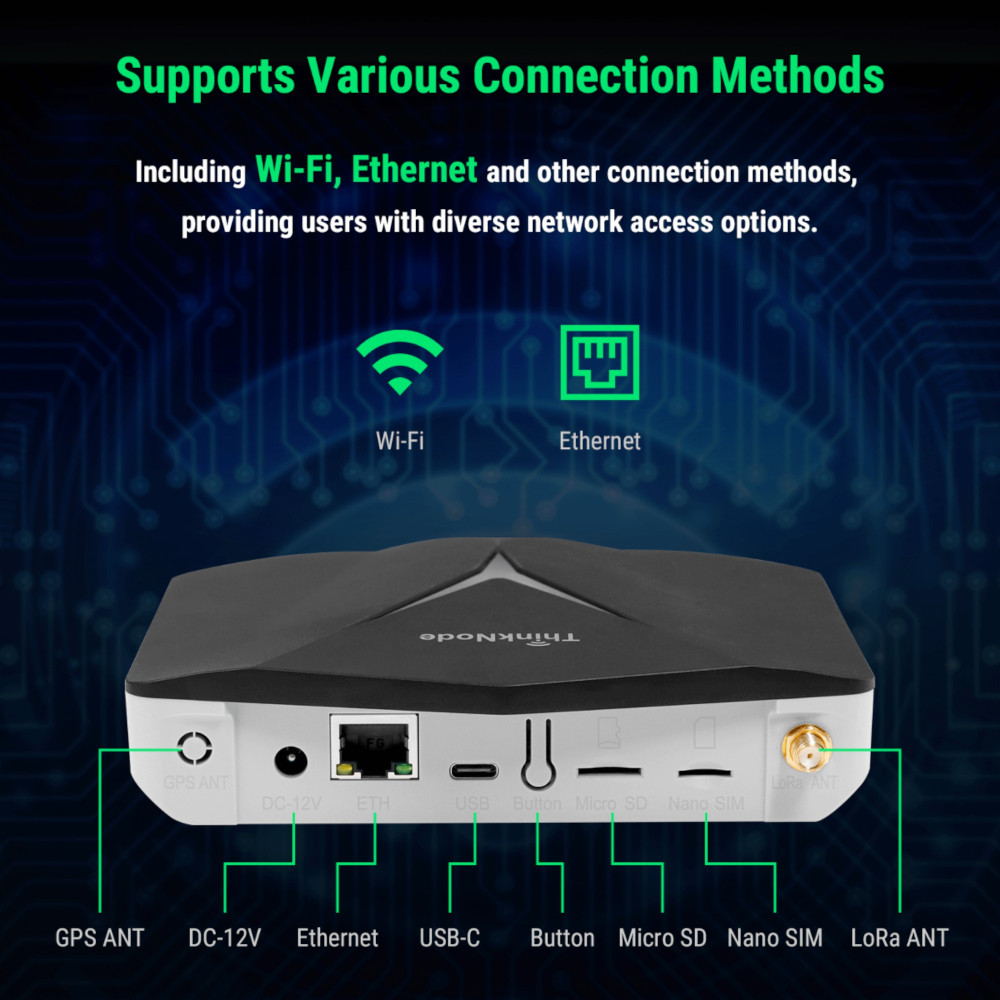

• Dreifache Konnektivität über WLAN, Ethernet und optionales 4G LTE ermöglicht flexible Netzwerkanbindung in verschiedensten Installationsumgebungen

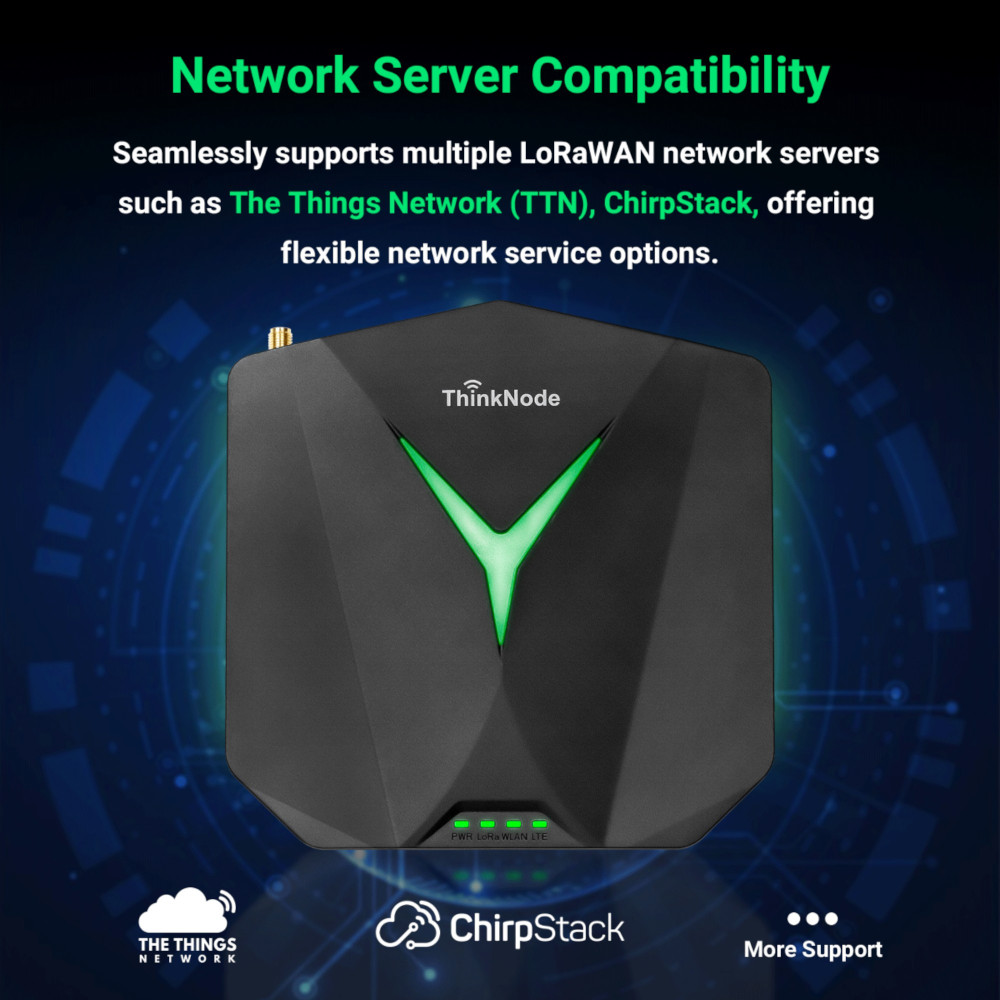

• Nahtlose Kompatibilität mit TTN, ChirpStack und AWS IoT Core über Packet Forwarder und Basic Station für maximale Flexibilität bei der Wahl des Netzwerkservers
• Unterstützung aller LoRaWAN-Klassen A, B und C sowie Listen-Before-Talk (LBT) im EU868-Band für regelkonformen Betrieb in Europa
• Intuitives LuCI-Webinterface mit AP-Hotspot-Konfigurationsmodus für schnelle Inbetriebnahme ohne zusätzliche Software oder Kommandozeile

Anwendungsbeispiele:

• Smarte Landwirtschaft – Vernetzung von Bodenfeuchtesensoren, Klimastationen und Viehhaltungsmonitoring über LoRa-Knoten im Freifeld bis 10 km
• Gebäudeautomation und Smart Building – Energiemanagement, Zugangskontrolle und Sicherheitssensorik über ein privates LoRaWAN-Netz ohne Cloud-Abhängigkeit
• Industrielles IoT – Fernüberwachung von Maschinen und Anlagen in Fabrikhallen oder auf Industriegeländen über ein vollständig privates Netzwerk
• Smart Metering – Fernauslesung von Strom-, Wasser- und Gaszählern in Wohngebäuden und Gewerbeimmobilien
• Umweltmonitoring – Luft- und Wasserqualitätserfassung in Städten oder Schutzgebieten mit verteilten Sensorknoten

Dokumentation:

• Elecrow Wiki – ThinkNode G1
• Datenblatt (PDF)
• Benutzerhandbuch (PDF)

Technische Daten:

• Hersteller: Elecrow
• Hersteller SKU: CIL12302G
• EAN: 0792649738108
• Prozessor: MediaTek MT7628
• LoRa-Chip: Semtech SX1302 (Basebandprozessor) + 2× SX1250
• Frequenzband: EU868 (863–870 MHz)
• Globaler ISM-Bereich: 815–960 MHz
• Anzahl Kanäle: 8 (ch0–ch7)
• Parallele Demodulationspfade: 10
• LoRaWAN-Klassen: Class A / Class B / Class C
• Sendeleistung: Max. 26 dBm
• Empfindlichkeit: -125 dBm @ 125 kHz / SF7, -139 dBm @ 125 kHz / SF12
• Reichweite (Freifeld): 5–10 km
• Antenne: Gummistabantenne 3 dBi (SMA)
• WLAN: IEEE 802.11 b/g/n (2.4 GHz)
• Ethernet: 1× 100 Mbps (IEEE 802.3 / 802.3u)
• Bluetooth: Dual-Mode BR/EDR + BLE 5.0
• LTE: Optional (Nano-SIM-Slot vorhanden, 4G nur Sonderversion)

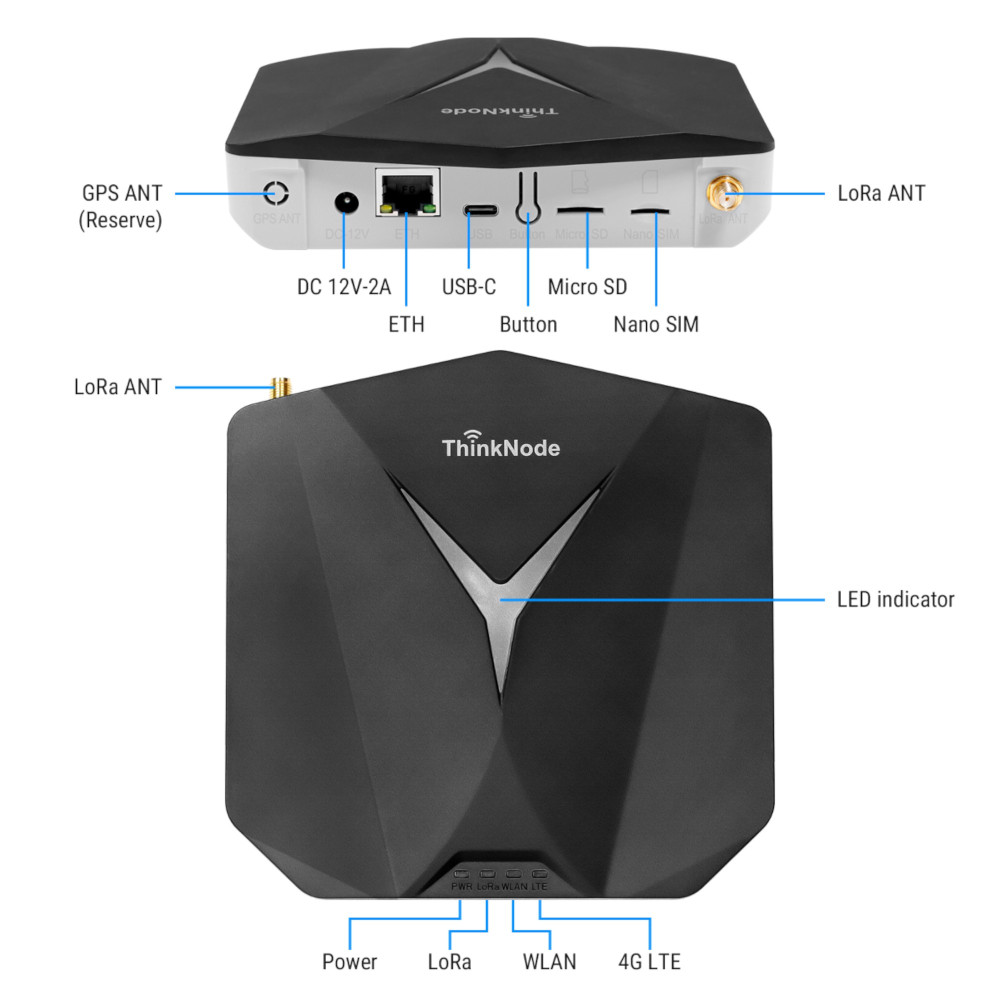

• Schnittstellen: DC-Buchse, Ethernet (RJ45), LoRa-Antennenanschluss (SMA), GPS-Antennenanschluss, USB-C, Micro-SD-Steckplatz, Nano-SIM-Steckplatz
• Netzwerkserver-Kompatibilität: TTN, ChirpStack, AWS IoT Core (Packet Forwarder & Basic Station)
• Konfigurationsmodus: AP-Hotspot + LuCI-Webinterface (192.168.1.1)
• Listen Before Talk: Ja (EU868)
• Stromversorgung: DC 12 V / 2 A
• LED-Indikatoren: PWR, LoRa, WLAN, LTE, Top-Status-LED (5×)
• Betriebssystem: OpenWrt (LuCI)

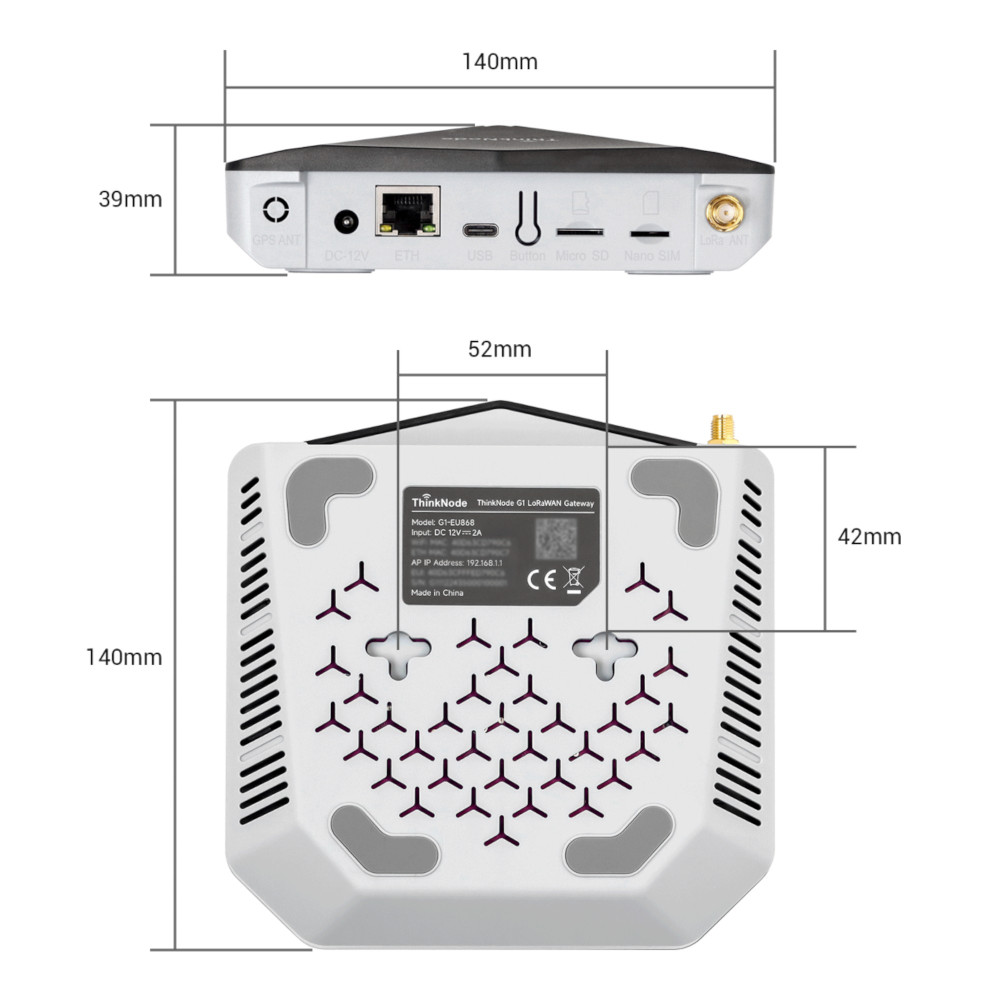

• Verpackungsabmessungen: 239 × 185 × 65 mm
• Bruttogewicht: 460 g

Lieferumfang:

• 1× ThinkNode G1 Indoor 8-Kanal LoRaWAN Gateway SX1302 868 MHz
• 1× Netzteil 12 V / 2 A
• 1× LoRa-Antenne 3 dBi (SMA)
• 1× Bedienungsanleitung
