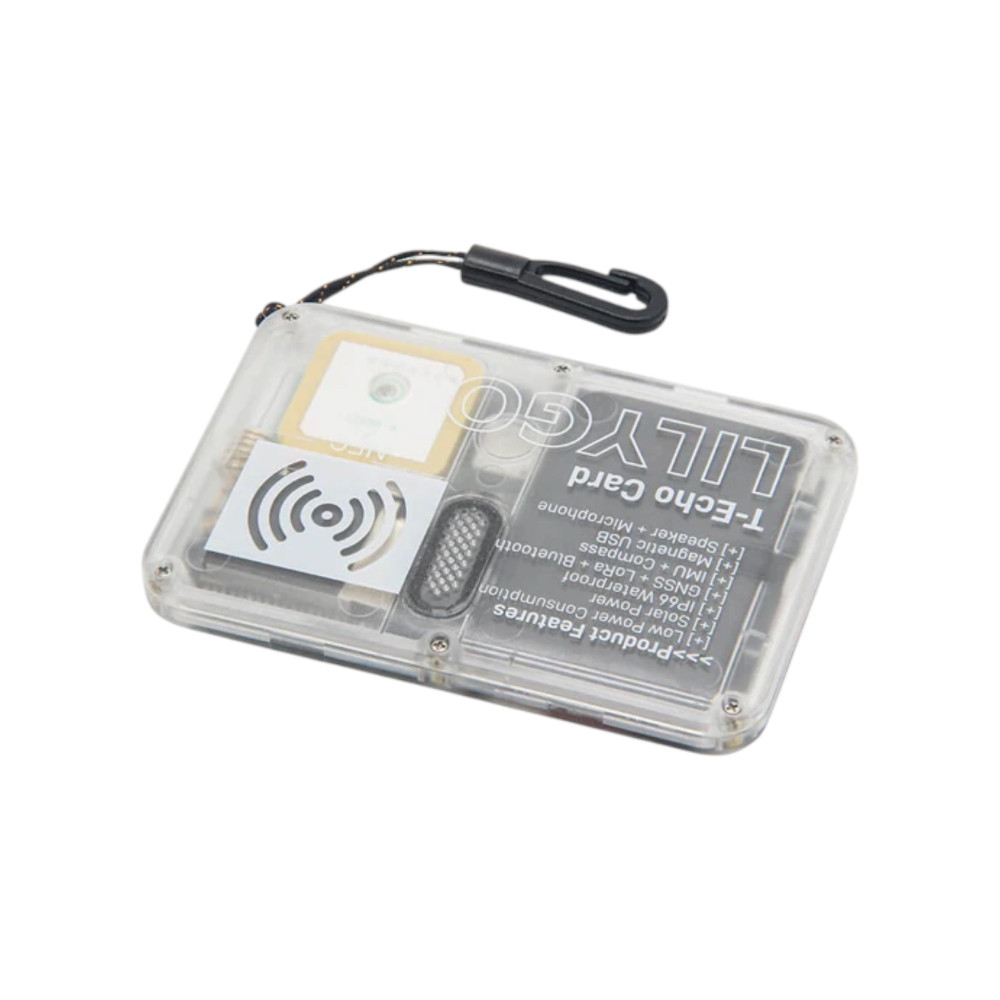

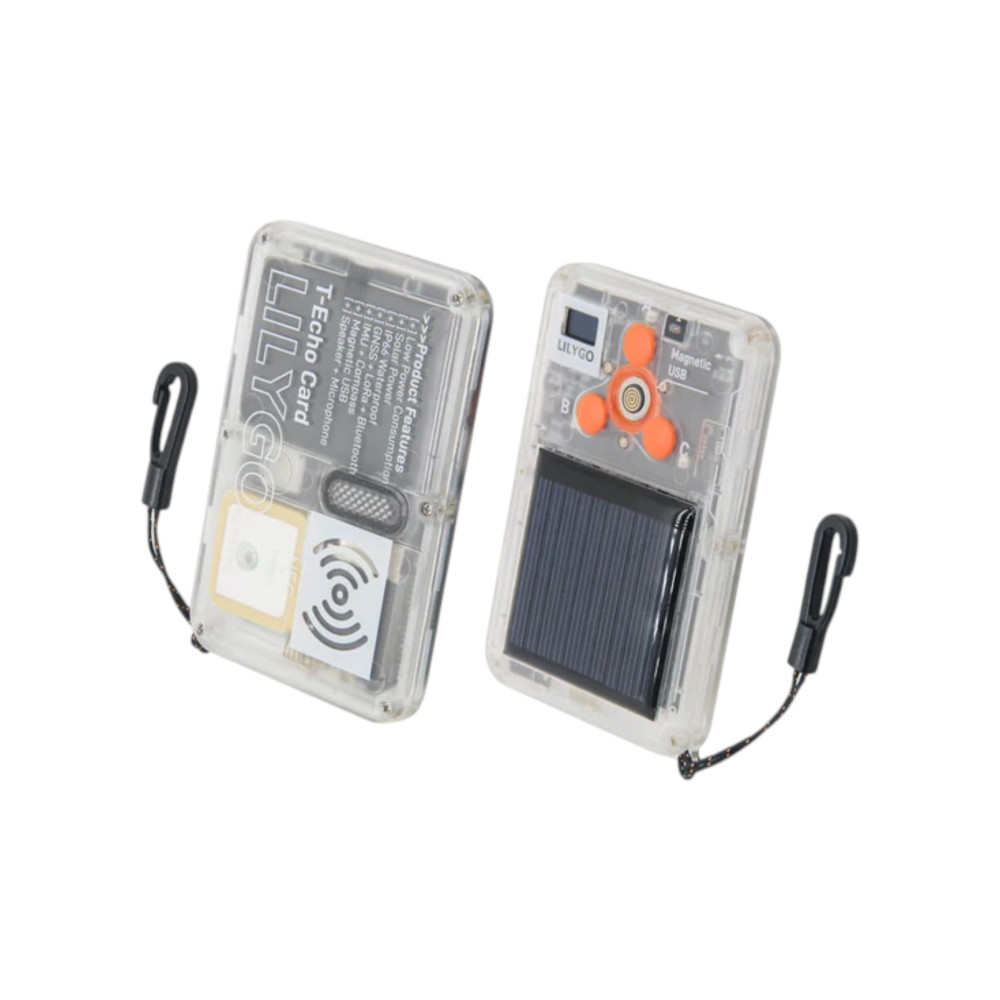

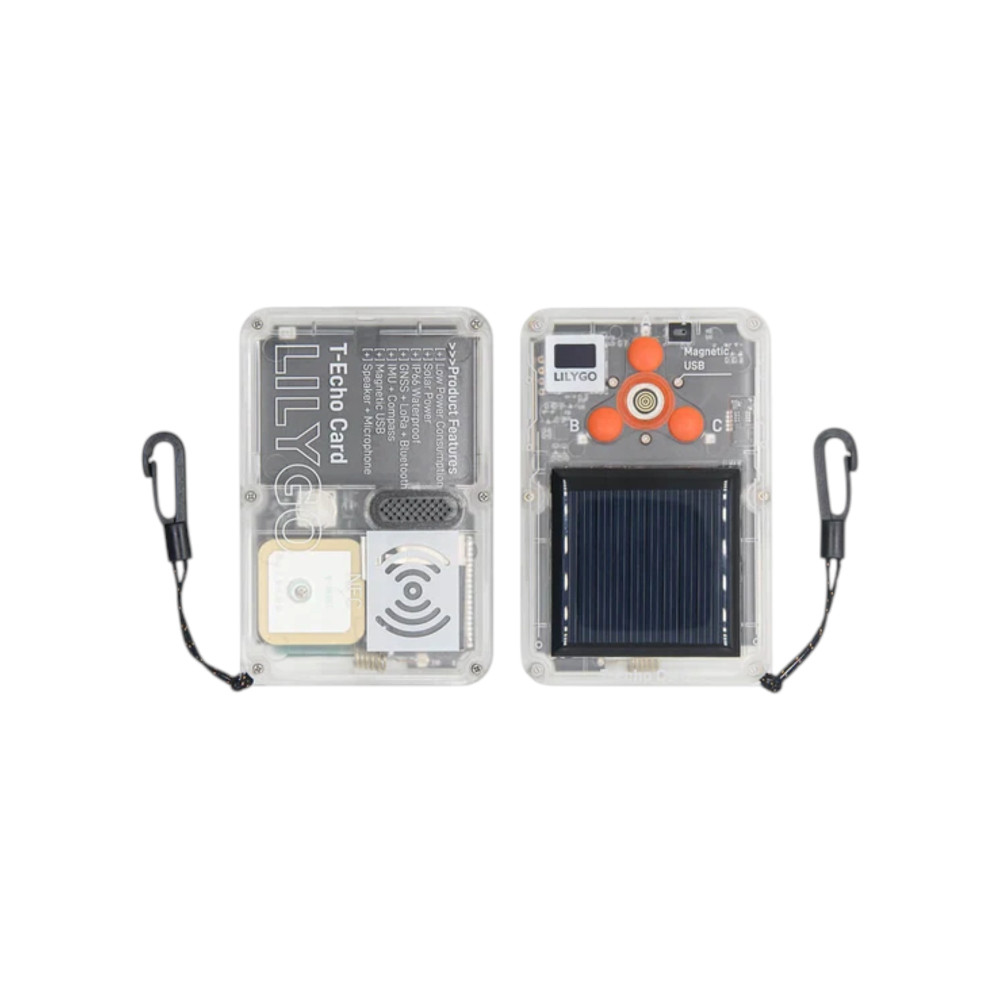

LilyGo T-Echo Card 868MHz SX1262

Das LilyGo T-Echo Card 868MHz SX1262 ist ein kompaktes IoT-Entwicklungsboard im Kreditkartenformat, das auf dem nRF52840-Mikrocontroller basiert. Es vereint LoRa-Kommunikation über den SX1262-Transceiver mit einer Frequenzunterstützung im 868-MHz-Band, das für den europäischen Einsatz vorgesehen ist. Für die Positionsbestimmung steht das L76K-GNSS-Modul bereit, das GPS, GLONASS, BeiDou und QZSS unterstützt. Ein neunachsiger Bewegungssensor vom Typ ICM20948 kombiniert Beschleunigungsmesser, Gyroskop und Magnetometer in einem einzigen Chip. Zur visuellen Ausgabe dient ein 0.42-Zoll-OLED-Display mit einer Auflösung von 72 × 40 Pixeln, das über I2C angesteuert wird. Das Board verfügt über ein digitales MEMS-Mikrofon (MP34DT05) sowie einen I2S-Monoverstärker (MAX98357) für Audioaufnahme und -wiedergabe. Drei adressierbare WS2812C-2020-RGB-LEDs ermöglichen eine farbige Statusanzeige mit 256 Helligkeitsstufen. Ein integriertes Solarpanel mit 0.25 W bei 5 V dient als ergänzende Energiequelle. Drahtlos werden BLE 5, Thread, Zigbee, ANT, NFC, 802.15.4 und Bluetooth Mesh unterstützt, wobei NFC in der Standard-Firmware derzeit nicht aktiviert ist. Zusätzlich stehen 32 Mbit externer SPI-Flash-Speicher für Daten und Firmware zur Verfügung. Die Programmierung erfolgt über die Arduino IDE mit dem Adafruit nRF52 Board Support Package, und der zugehörige Quellcode ist auf GitHub verfügbar.

Eigenschaften:

• Kompaktes Kreditkartenformat mit den Abmessungen 90 × 60 × 9.5 mm ermöglicht den mobilen Einsatz.
• LoRa-Transceiver SX1262 bietet energieeffiziente Langstreckenkommunikation im 868-MHz-Band.
• Integriertes L76K-GNSS-Modul unterstützt GPS, GLONASS, BeiDou und QZSS für präzise Positionsbestimmung.
• Neunachsiger Bewegungssensor ICM20948 kombiniert Beschleunigungsmesser, Gyroskop und Magnetometer.

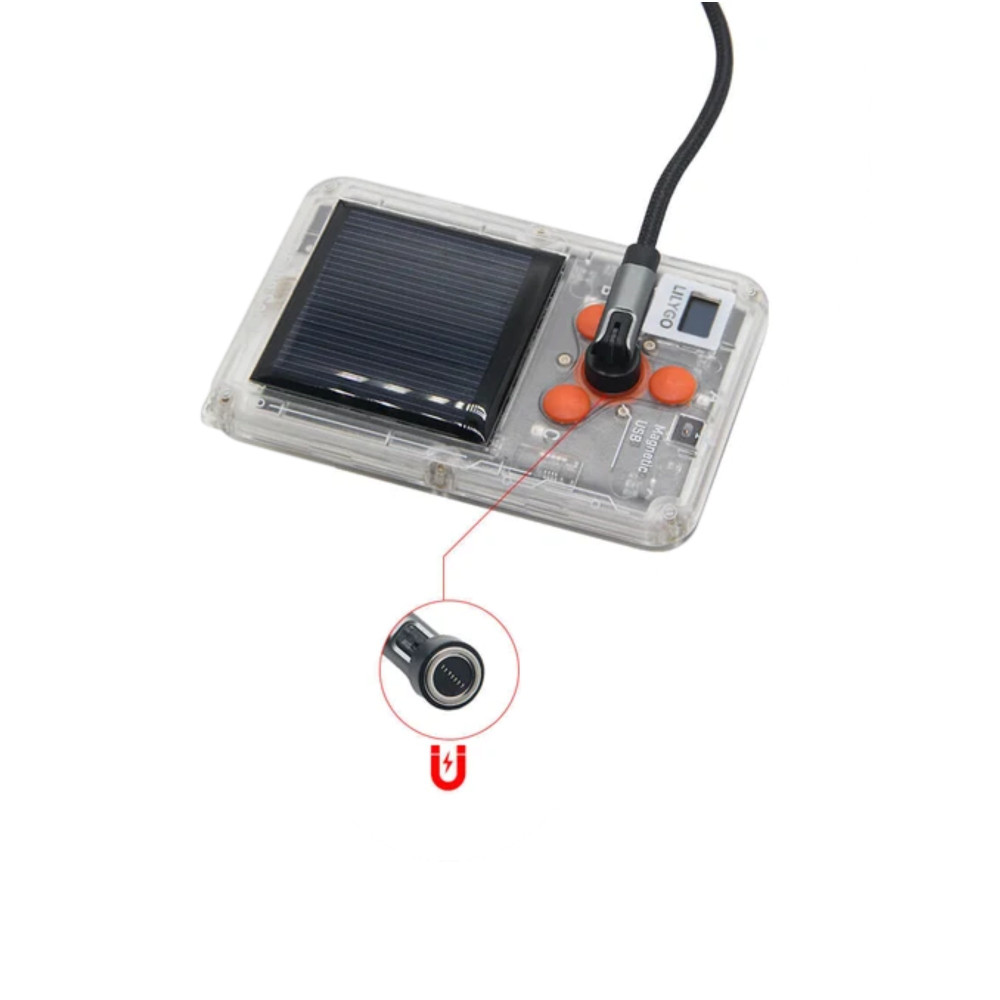

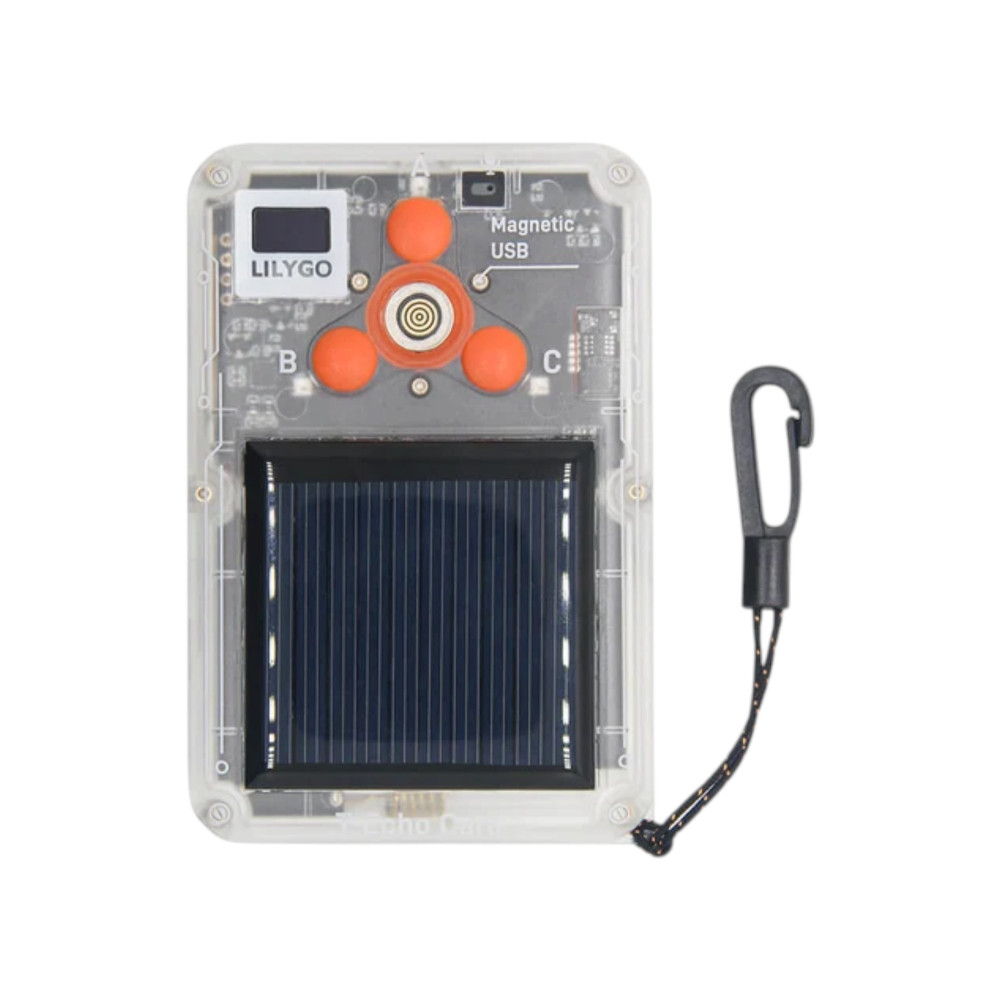

• Solarpanel mit 0.25 W bei 5 V ergänzt die Energieversorgung für den autarken Betrieb.
• Vielfältige Funkstandards wie BLE 5, Thread, Zigbee, ANT, NFC und 802.15.4 sind hardwareseitig integriert.

Anwendungsbeispiele:

• Aufbau eines Meshtastic-Netzwerks für netzunabhängige Textkommunikation über grosse Distanzen.
• Mobile Umweltdatenerfassung mit GPS-Tracking und Bewegungserkennung im Aussenbereich.
• Prototyping von IoT-Sensorknoten mit LoRa-Anbindung für Smart-Agriculture-Projekte.
• Entwicklung eines tragbaren Standort-Trackers mit solarbetriebener Energieversorgung.

Dokumentation:

• GitHub
• LILYGO WIKI

Technische Daten:

Hersteller: LilyGo

Hersteller SKU: H791

SoC: nRF52840

CPU: ARM Cortex-M4F @ 64 MHz

RAM: 256 kB

Flash (intern): 1 MB

Flash (extern): 32 Mbit SPI (ZD25WQ32CEIGR)

LoRa-Transceiver: SX1262, 400–945 MHz (Variante 868 MHz)

GNSS-Modul: L76K (GPS, GLONASS, BeiDou, QZSS)

Display: 0.42" OLED, SSD1315, 72 × 40 px, I2C

Bewegungssensor: ICM20948, 9-Achsen, I2C

Mikrofon: MP34DT05 MEMS, PDM

Verstärker: MAX98357 I2S, 8 Ω / 1 W

RGB-LED: WS2812C-2020 (3 Stück)

Solarpanel: 0.25 W, 5 V

Funkstandards: BLE 5, Thread, Zigbee, ANT, NFC, 802.15.4, Bluetooth Mesh

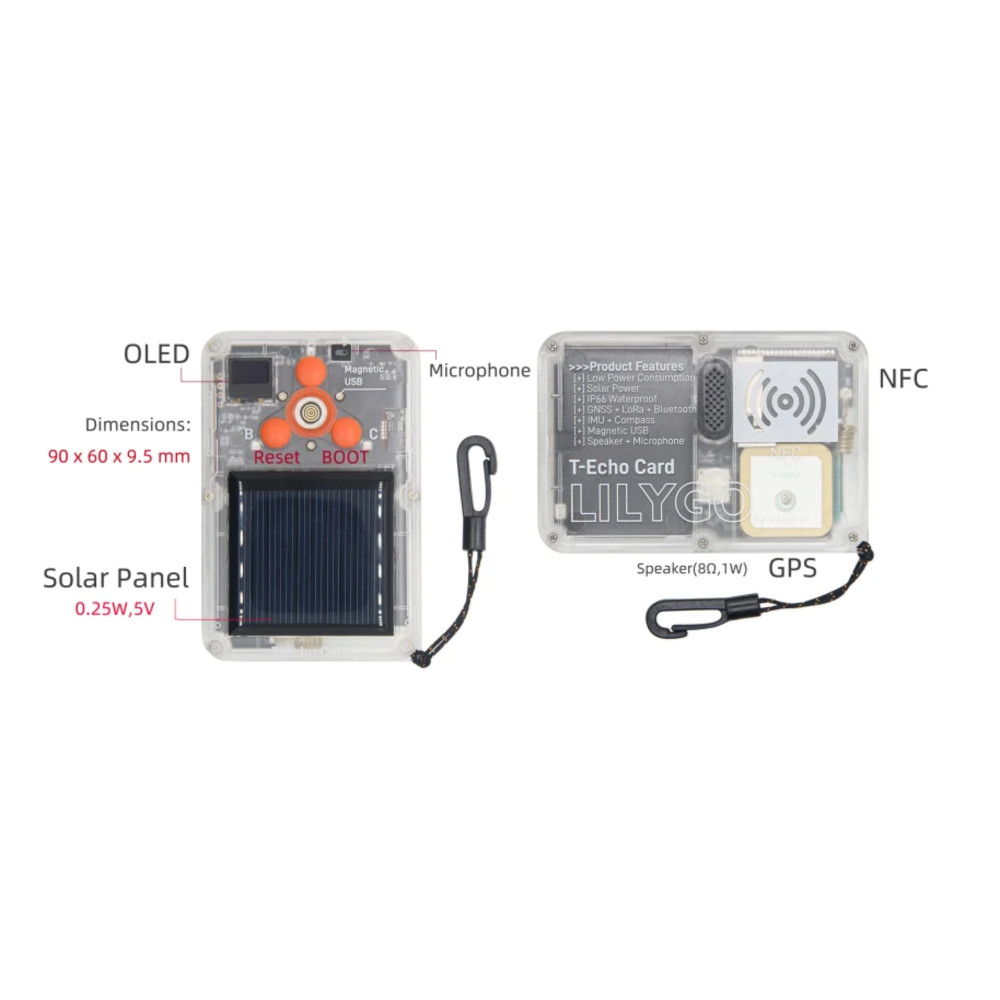

Produktabmessungen: 90 × 60 × 9.5 mm

Verpackungsabmessungen: 120 × 85 × 60 mm

Bruttogewicht: 150 g

Lieferumfang:

• 1× LilyGo T-Echo Card 868MHz SX1262
