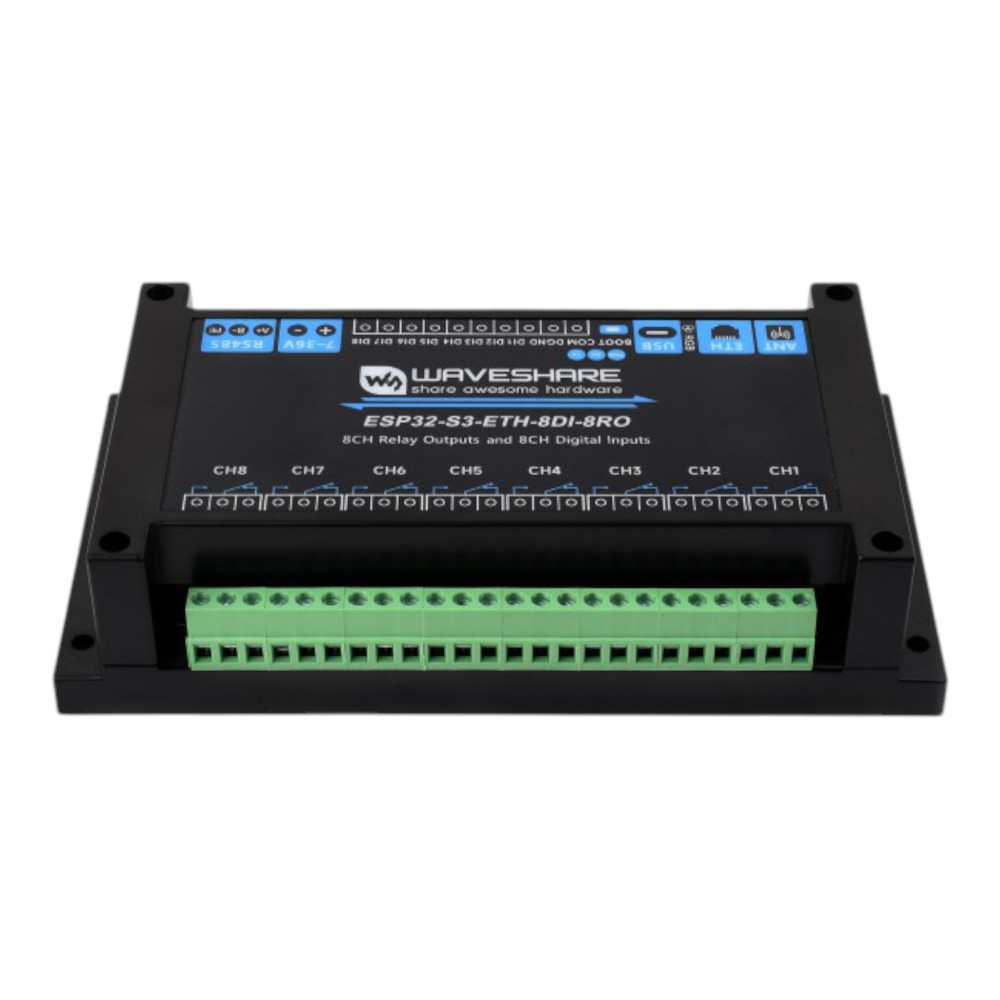

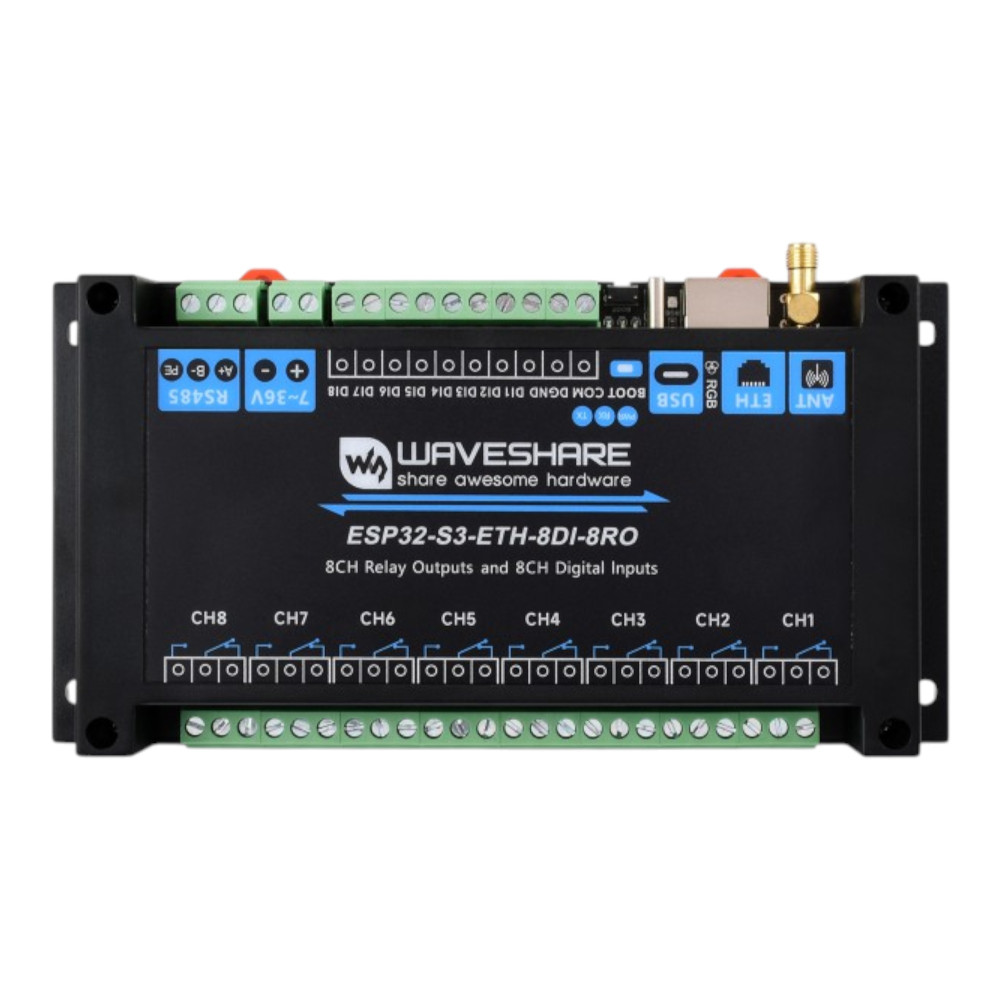

ESP32-S3 8-Kanal Industrial Relaismodul mit RS485 und Ethernet

Das ESP32-S3-ETH-8DI-8RO ist ein industrietaugliches Relaismodul auf Basis des ESP32-S3 Mikrocontrollers mit Xtensa 32-Bit LX7 Dual-Core Prozessor und bis zu 240 MHz Taktfrequenz. Der Funkteil unterstützt 2,4 GHz WiFi (802.11 b/g/n) sowie Bluetooth 5 LE und ermöglicht damit drahtlose Steuerung über lokale Netzwerke oder Mobilgeräte. Das Modul verfügt über acht hochwertige Relais mit einer Kontaktbelastbarkeit von bis zu 10 A bei 250 V AC bzw. 30 V DC in 1NO/1NC-Ausführung. Ergänzend stehen acht digitale Eingänge mit 5 bis 36 V Eingangsspannung zur Verfügung, die sowohl passive (Trockenkontakte) als auch aktive Signale (NPN oder PNP) über bidirektionale Optokoppler-Isolation entgegennehmen. Zur kabelgebundenen Vernetzung dient eine 10/100 Mbps Ethernet-Schnittstelle mit W5500-Chip, ergänzt durch eine galvanisch isolierte RS485-Schnittstelle für Modbus-Kommunikation. Ein zusätzlicher 120 Ohm Abschlusswiderstand kann per Jumper aktiviert werden. Die Stromversorgung erfolgt wahlweise über USB Type-C (5 V) oder über die Schraubklemme mit einem weiten Eingangsspannungsbereich von 7 bis 36 V DC. An Bord befinden sich zudem eine RTC mit PCF85063ATL und Batteriehalter (1220) für zeitgesteuerte Aufgaben, ein TF-Karten-Slot für externen Speicher, ein Summer, eine adressierbare WS2812 RGB-LED an GPIO38 sowie Status-LEDs für Versorgungsspannung und RS485 TX/RX. Mehrere Isolationsstufen (Optokoppler, digitale Isolation, Stromversorgungs-Isolation) und TVS-Bauteile schützen den Controller vor Störungen und Spannungsspitzen aus der angeschlossenen Peripherie. Das Modul wird im robusten ABS-Hutschienengehäuse (35 mm) geliefert und lässt sich so einfach in industriellen Schaltschränken montieren. Die Antenne wird über einen externen SMA-Anschluss verbunden und im Lieferumfang als 4 dB-Stabantenne mitgeliefert. Die Programmierung erfolgt direkt über USB Type-C in der Arduino IDE, MicroPython oder ESP-IDF.

Empfohlenes Zubehör:

Hutschienen-Netzteil 24 V DC zur sicheren und stabilen Versorgung im Schaltschrank
USB-C Kabel für die Erstinbetriebnahme und Firmware-Updates
Modbus RTU Sensoren (Temperatur, Feuchte, Strom) zur Erweiterung über die RS485-Schnittstelle
CR1220 Knopfzellen-Akku zum Puffern der Echtzeituhr bei Stromausfall
Industrielle Cat6 Patchkabel für die zuverlässige Anbindung an das LAN

Eigenschaften:

ESP32-S3 Mikrocontroller mit Xtensa 32-Bit LX7 Dual-Core Prozessor, 240 MHz, 16 MB Flash und 8 MB PSRAM
Acht Relaisausgänge mit Kontaktbelastbarkeit bis 10 A 250 V AC oder 10 A 30 V DC in 1NO/1NC-Ausführung
Acht digitale Eingänge mit 5 bis 36 V Spannungsbereich, passiv oder aktiv (NPN/PNP) mit bidirektionaler Optokoppler-Isolation

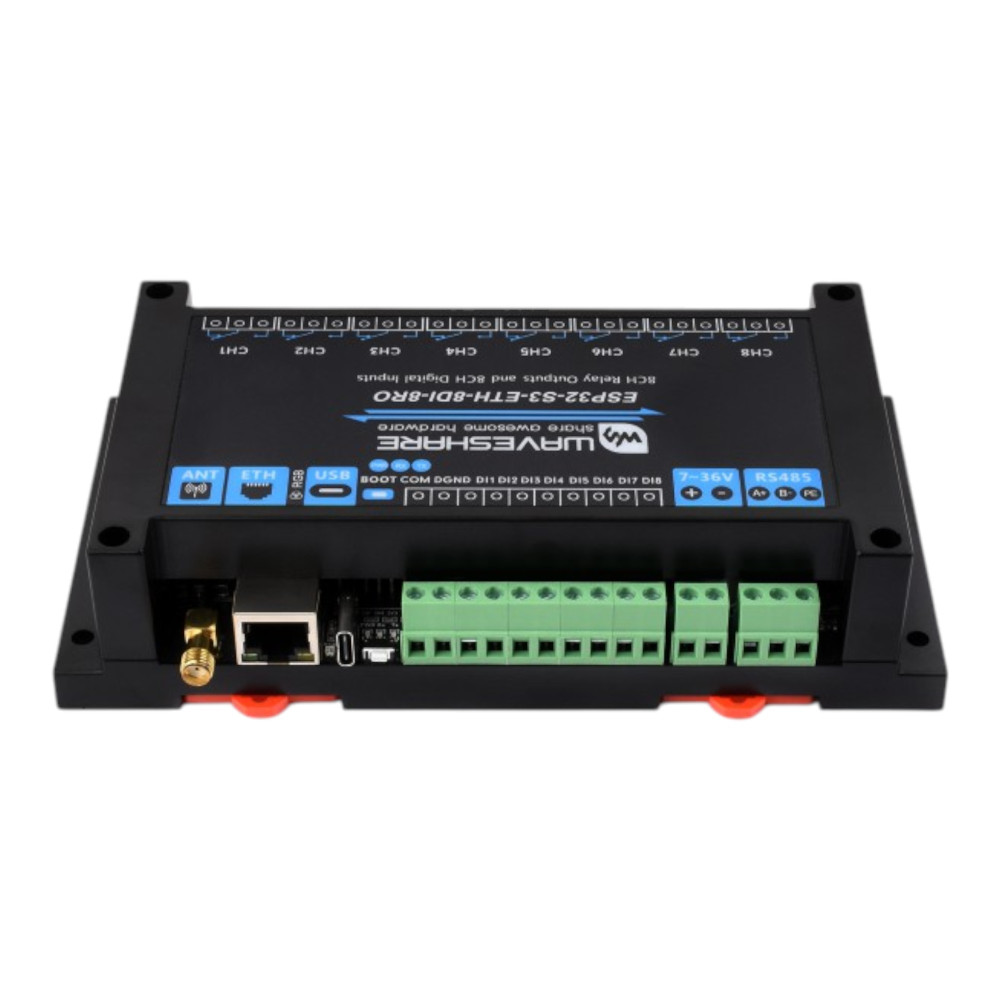

Schnittstellen umfassen WiFi 2,4 GHz, Bluetooth 5 LE, isolierte RS485-Schnittstelle, 10/100 Mbps Ethernet über W5500 sowie USB Type-C
Industrielle Stromversorgung über Schraubklemme mit 7 bis 36 V DC Weitbereichseingang oder alternativ 5 V über USB Type-C

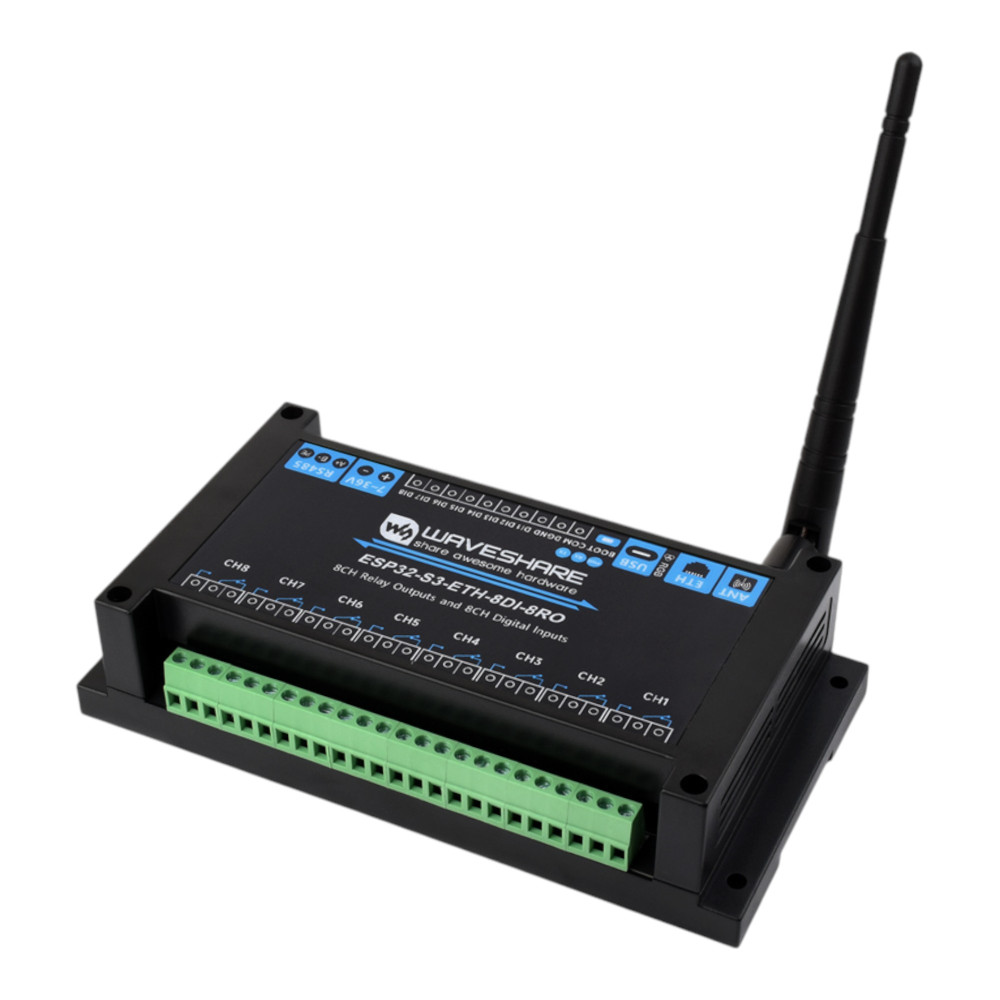

Hutschienenmontage im ABS-Gehäuse mit integrierter RTC, TF-Karten-Slot, Summer und WS2812 RGB-LED

Anwendungsbeispiele:

Steuerung von Maschinen und 230 V Verbrauchern in der Gebäudeautomation und Hausautomation
Anbindung von Modbus-Sensoren und SPS-Erweiterungen über RS485 in industriellen Anlagen
Aufbau eines IoT-Gateways mit MQTT-Anbindung an Cloud-Dienste oder Home Assistant
Schaltzentrale für Beleuchtung, Lüftung und Heizung in Smart-Home-Installationen auf Hutschiene
Erfassung von digitalen Statussignalen aus Endschaltern und Tastern mit gleichzeitiger Aktorsteuerung

Dokumentation:

Technische Daten:

Hersteller: Waveshare
Hersteller SKU: ESP32-S3-ETH-8DI-8RO
Mikrocontroller: ESP32-S3-WROOM-1U-N16R8, Xtensa 32-Bit LX7 Dual-Core, 240 MHz, 16 MB Flash, 8 MB PSRAM
Drahtloskommunikation: 2,4 GHz WiFi (802.11 b/g/n), Bluetooth 5 LE
Ethernet-Controller: W5500, 10/100 Mbps
Relaisausgänge: 8 Kanäle, ≤10 A 250 V AC oder ≤10 A 30 V DC, 1NO 1NC
Digitale Eingänge: 8 Kanäle, 5 bis 36 V, passiv oder aktiv (NPN/PNP), bidirektionale Optokoppler-Isolation
RS485-Schnittstelle: isoliert, mit zuschaltbarem 120 Ohm Abschlusswiderstand, TVS-Schutz

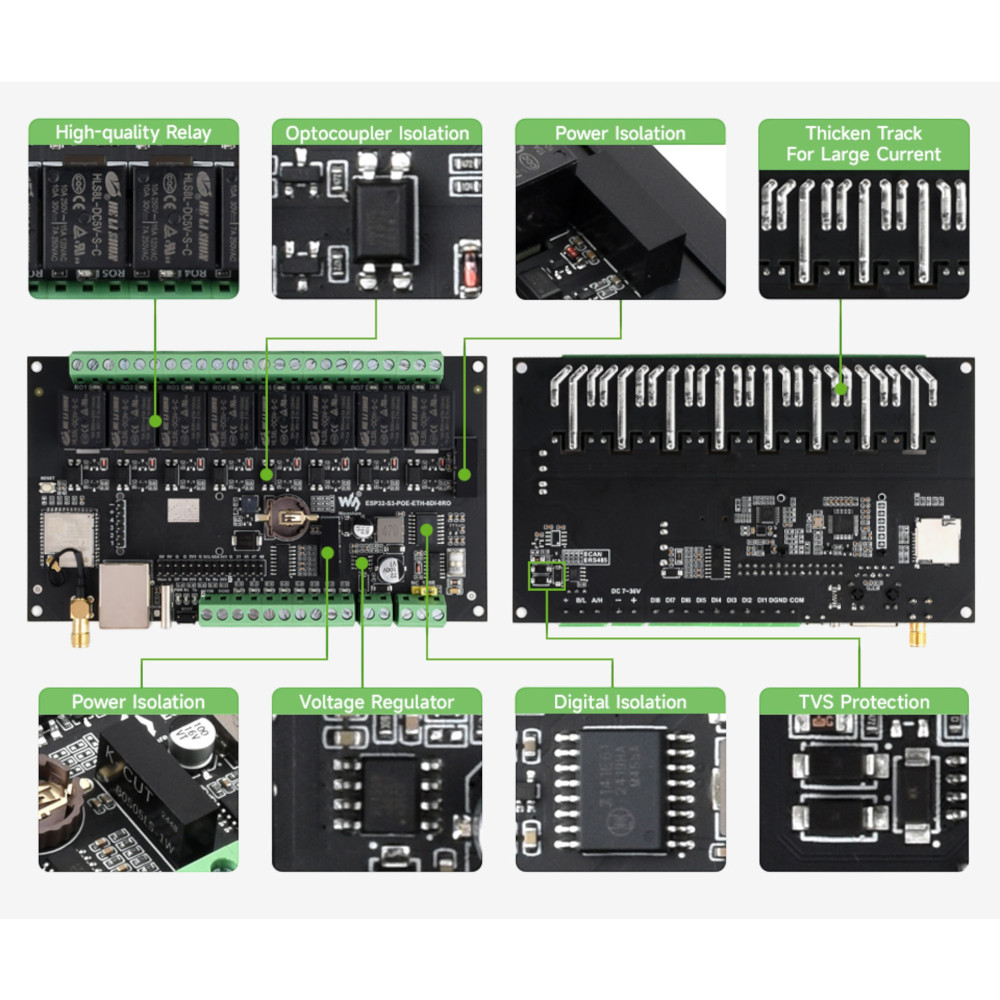

Weitere ICs: TCA9554PWR (IO-Expander), PCF85063ATL (RTC), MP1605GTF-Z (DC-DC)
RGB-LED: WS2812, steuerbar über GPIO38
Status-LEDs: PWR (rot), RS485 TX (grün), RS485 RX (blau)
Summer: integriert, gesteuert über GPIO46
Speicher: TF-Karten-Slot für externe Speichererweiterung
RTC-Batterie: Halter für 1220 Knopfzelle (3 V bis 3,3 V, nur wiederaufladbar)
Antennenanschluss: SMA female, externe Antenne im Lieferumfang
USB-Anschluss: USB Type-C für Stromversorgung, Firmware-Upload und Debug
Versorgungsspannung: 7 bis 36 V DC über Schraubklemme oder 5 V/1 A über USB Type-C
Gehäuse: ABS-Hutschienengehäuse für 35 mm DIN-Schiene
Entwicklungsumgebung: Arduino IDE, MicroPython, ESP-IDF
Produktabmessungen: 175 × 90 × 40 mm
Verpackungsabmessungen: 187 × 130 × 46 mm
Bruttogewicht: 390 g
