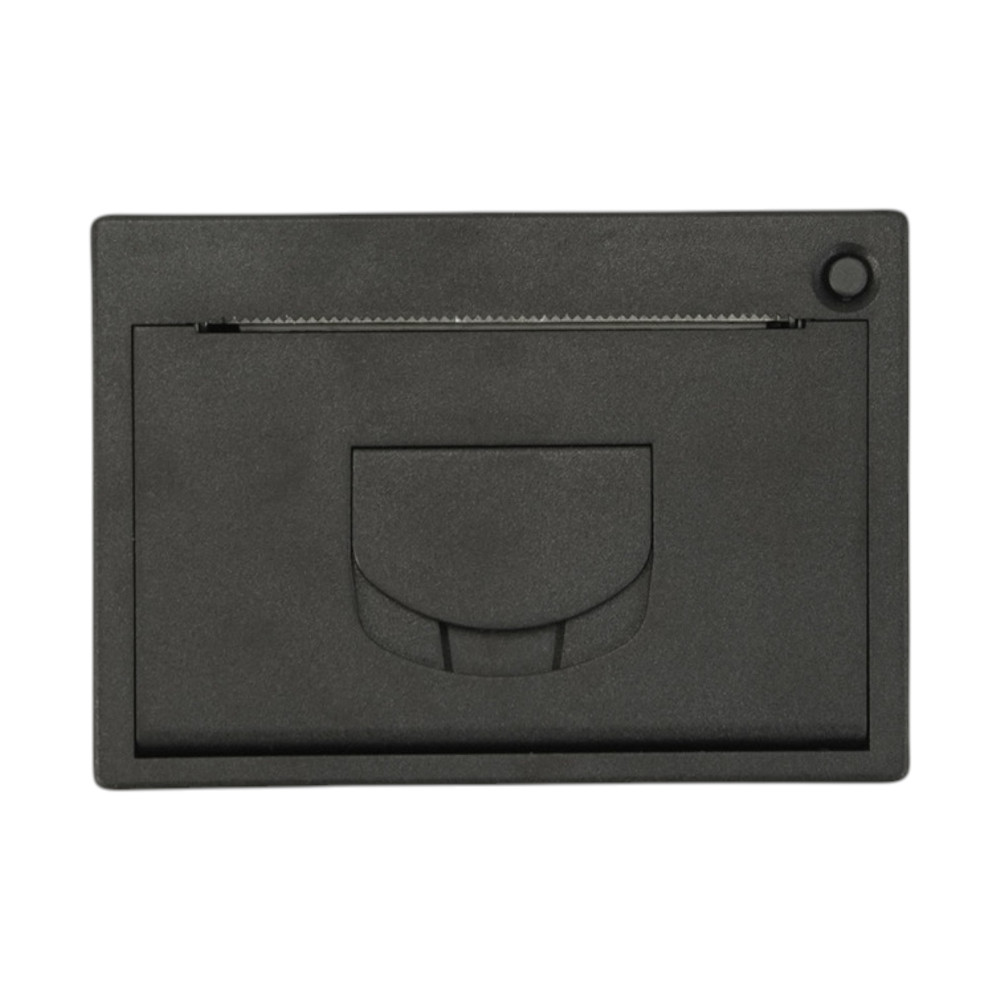

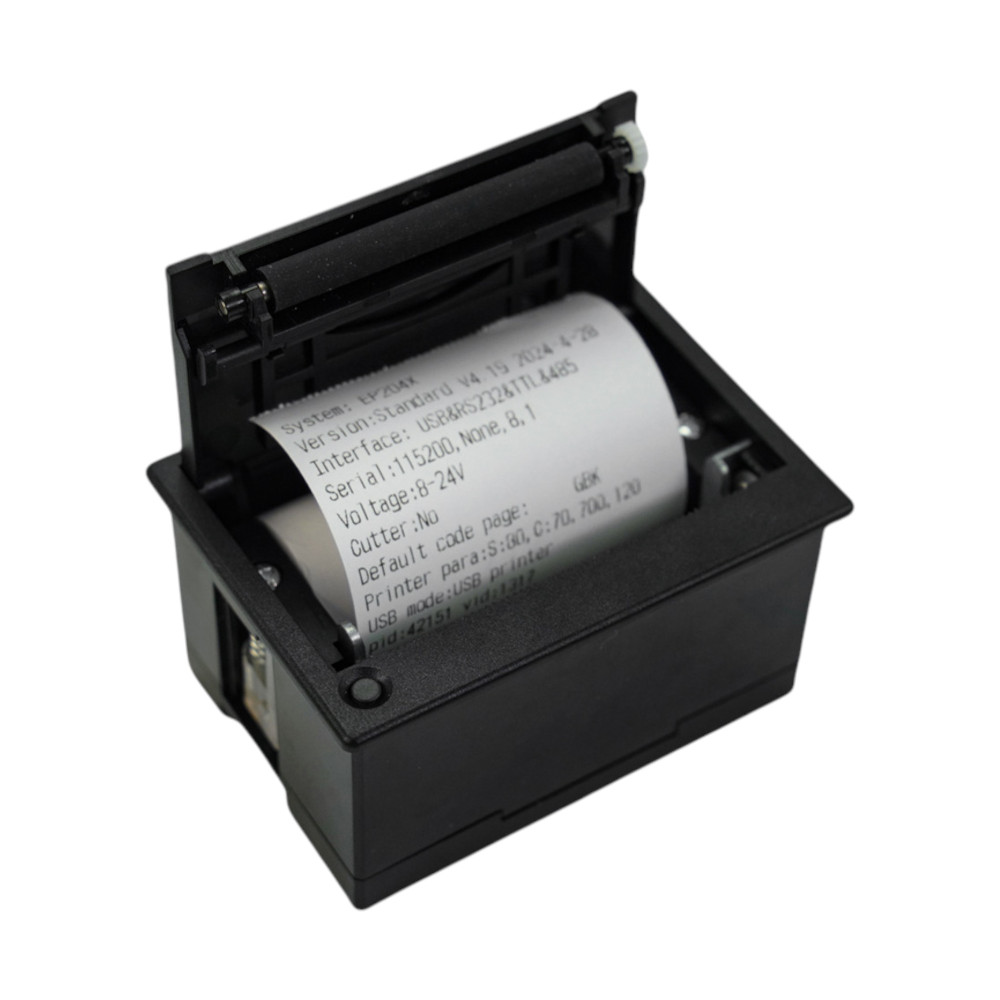

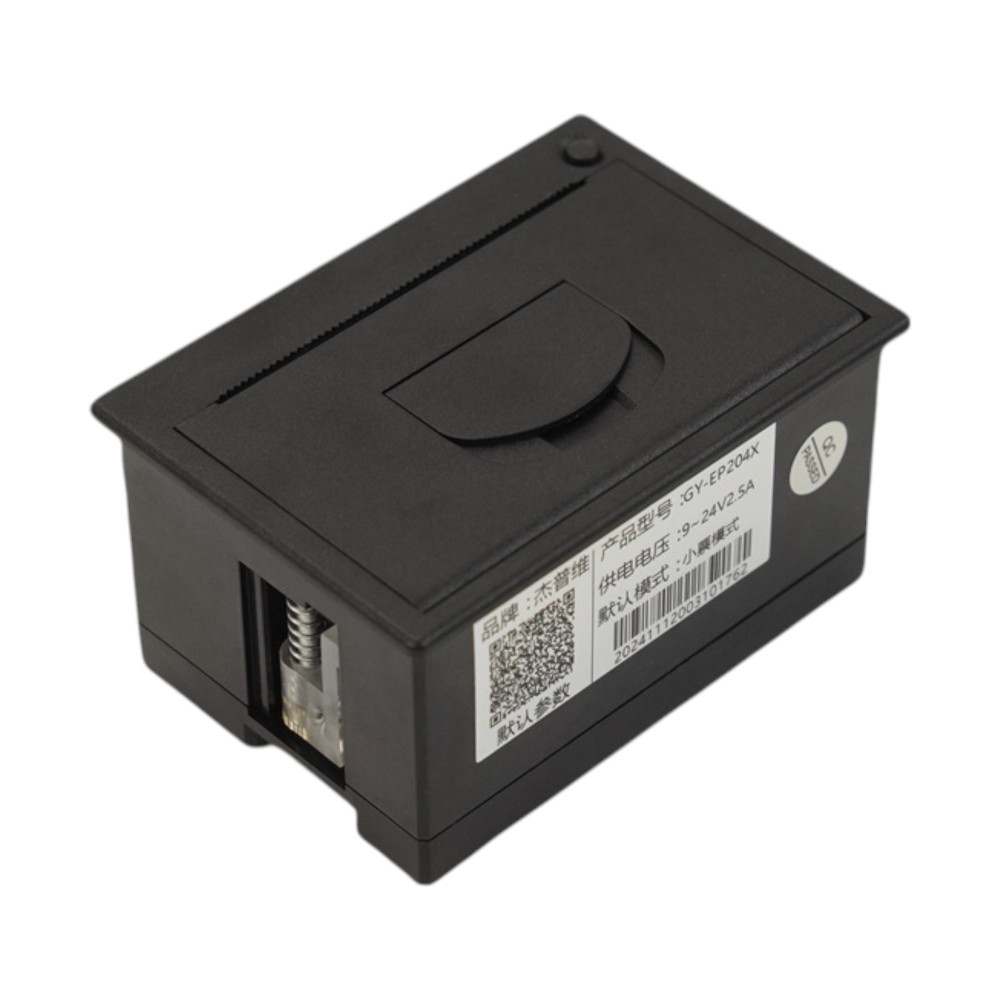

DFRobot Embedded Thermal Printer TTL Serial

Mit dem DFRobot Embedded Thermal Printer V2.0 integrierst Du einen leistungsstarken Thermodrucker direkt in Dein DIY- oder Industrieprojekt. Der kompakte Drucker arbeitet mit Thermopapier und benötigt keine Tinte oder Toner, was ihn besonders wartungsarm und kosteneffizient macht. Über eine serielle UART-Verbindung mit TTL-Pegeln lässt sich der Drucker einfach mit einem Mikrocontroller wie Arduino oder einem Einplatinenrechner wie dem Raspberry Pi verbinden. Dank der ESC/POS-Kompatibilität kannst Du bekannte Befehle aus der Welt der Kassensysteme nutzen. Mit einer Druckgeschwindigkeit von 50 bis 80 mm pro Sekunde druckt das Gerät zügig Texte, Barcodes und einfache Grafiken auf 57 mm breites Thermopapier. Die integrierte Schneidkante ermöglicht das manuelle Abtrennen der Ausdrucke. Der Drucker lässt sich über eine Gleichspannung von 9 bis 24 V betreiben, was ihn besonders flexibel für den mobilen oder stationären Einsatz macht. Vier Montagebohrungen ermöglichen eine stabile Befestigung in Deinem Gehäuse oder Gerät. Das robuste Design ist für den Langzeiteinsatz geeignet, und der maximale Rollendurchmesser von 39 mm sorgt für längere Betriebszeiten ohne Papierwechsel. Die vollständige ESC/POS-Unterstützung erlaubt Dir, komplexe Formatierungen und Symbole einfach umzusetzen. Ideal für Projekte mit Quittungs-, Etiketten- oder Datenausgabe.

Empfohlenes Zubehör:

• Thermopapierrolle 57x25mm
• 12V DC 4000mA Netzteil AC/DC-Adapter 5.5mm/2.1mm Stecker Waveshare

Eigenschaften:

• Thermodruck ohne Tinte oder Toner sorgt für wartungsfreien und wirtschaftlichen Betrieb
• Serielle TTL-Schnittstelle ermöglicht einfache Ansteuerung durch Arduino, ESP32 oder Raspberry Pi
• ESC/POS-Kompatibilität erlaubt Dir den Einsatz gängiger Druckbefehle aus Kassensystemen
• Druckgeschwindigkeit von 50–80 mm/s sorgt für schnelle Ausgabe von Bons, Etiketten oder Statusberichten
• Papierbreite von 57 mm ±0.5 mm ist kompatibel mit handelsüblichem Thermopapier
• Manuelle Schneidkante erleichtert das Abtrennen der Ausdrucke
• Versorgungsspannung von 9–24 V DC erlaubt flexiblen Einsatz in mobilen oder stationären Umgebungen
• Robuste Bauweise mit vier Befestigungslöchern für einfache Integration in Gehäuse oder Geräte
• Maximaler Papierrollendurchmesser von 39 mm ermöglicht längeren Betrieb ohne häufigen Wechsel
• Unterstützt Text, Barcodes und einfache Grafiken für vielseitige Anwendungen

Anwendungsbeispiele:

• DIY-Kassensysteme mit Arduino oder Raspberry Pi
• Mobiler Etikettendrucker für Lager oder Logistik
• Belegdrucker für Verkaufsautomaten oder Self-Service-Terminals
• Datenlogger mit direkter Ausdruckfunktion für Messdaten
• Einfache Ticketdrucklösungen für Veranstaltungen oder Wartelisten

Dokumentation:

• DFRobot Wiki

Technische Daten:

• Hersteller: DFRobot
• Hersteller SKU: DFR0503-EN
• Modell: GY-EP204X
• Versorgungsspannung: DC 9–24 V
• Arbeitsstrom: 0.5–2.5 A
• Standby-Strom: 0.02 A

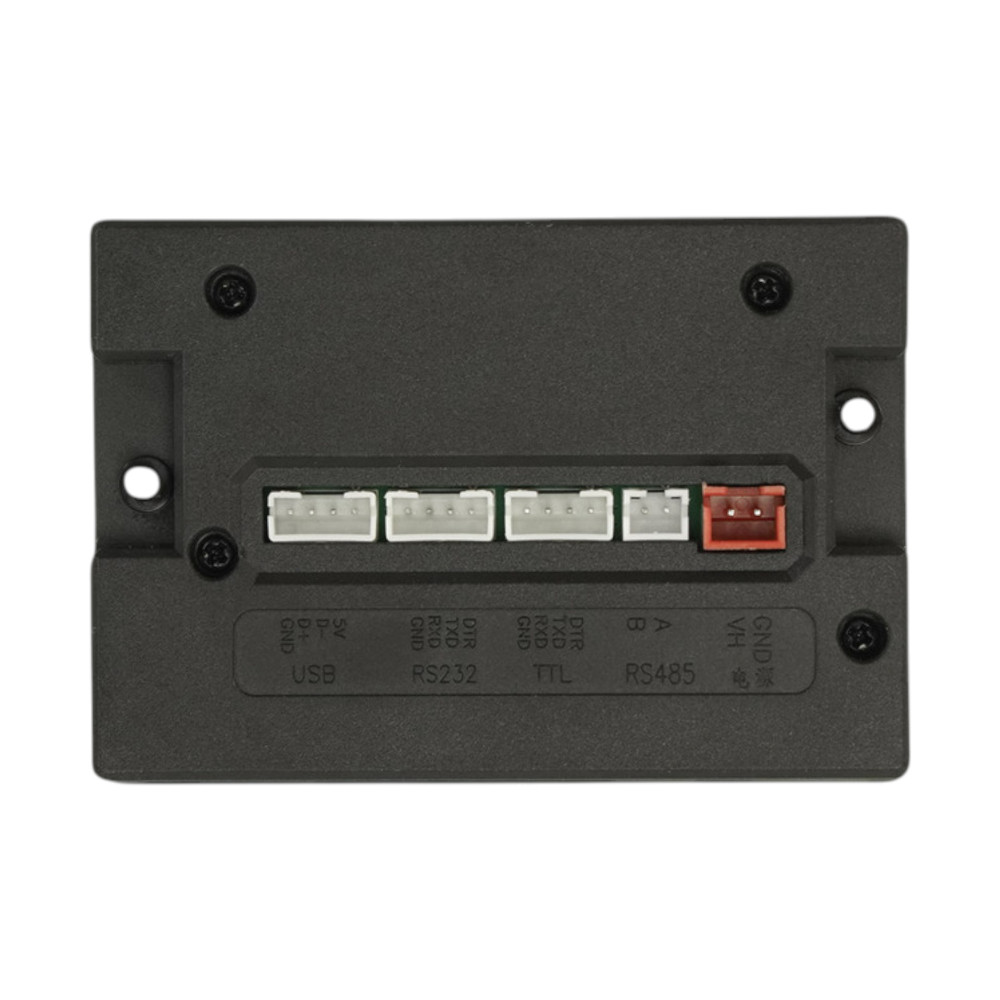

• Schnittstellen: TTL, USB, RS485, RS232
• Druckmethode: Zeilenbasierter Thermodruck
• Druckmodus: Belegdruck und Etikettendruck
• Druckfarbe: Schwarz-Weiss-Ausgabe
• Auflösung: 203 DPI (8 Punkte/mm, 0.125 mm/Punkt, 384 Punkte pro Zeile)
• Verbrauchsmaterial: Thermo-Belegpapierrolle, Thermo-Etikettenrolle
• Papierformat: Papierbreite 58 mm ±0.5 mm, Rollendurchmesser 30 mm
• Druckinhalt: Unterstützung für Text, Grafiken, 1D-Barcodes, 2D-Codes, Kurven u.v.m.
• Effektive Druckbreite: 48 mm
• Drucklebensdauer: Bis zu 50 Kilometer
• Druckgeschwindigkeit: 70 mm/s
• Zeichensatz: GB18030-Zeichensatz (24×24 chinesische Zeichen erster und zweiter Ordnung), 12×24 ASCII-Zeichensatz, Vergrösserung von Zeichen um den Faktor 1–4 möglich
• Betriebstemperatur: -5 °C bis +50 °C
• Betriebsluftfeuchtigkeit: 25 % bis 50 % relative Luftfeuchte
• Lagertemperatur: -20 °C bis +70 °C
• Lagerluftfeuchtigkeit: 5 % bis 95 % relative Luftfeuchte
• Einbaumass (Montageöffnung): 77 × 53 × 42 mm
• Abmessungen (Gerät): 82 × 58 × 44 mm
• Gewicht: 262g

Lieferumfang:

• 1x DFRobot Embedded Thermal Printer TTL Serial
• 1x 2-poliges Stromkabel
• 1x 4-poliges Kommunikationskabel
• 1x 4-poliges USB-Datenkabel
• 1x Thermo-Belegpapierrolle
• 1x Thermo-Etikettenpapierrolle
