Arduino Modulino Pixels

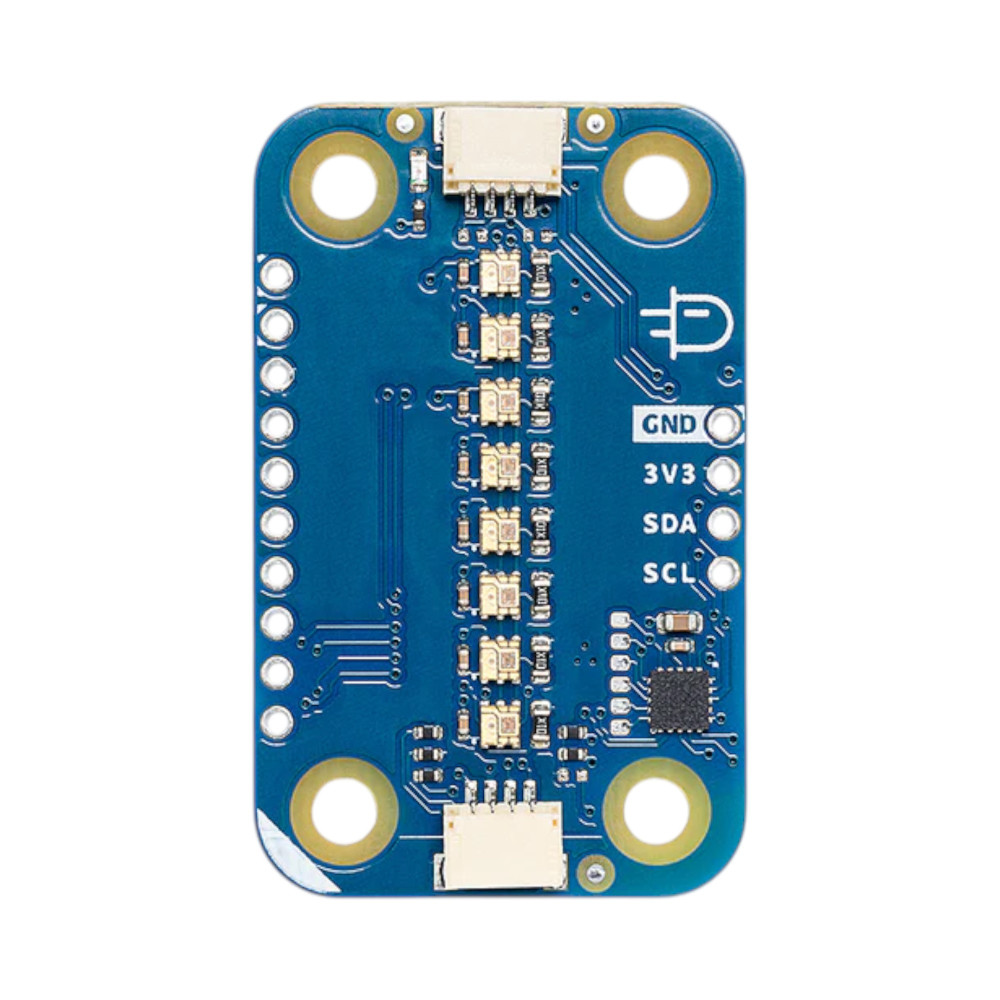

Das Arduino Modulino Pixels ist ein kompaktes RGB LED Ausgabemodul, das acht einzeln steuerbare LEDs enthält. Die LEDs eignen sich hervorragend für Animationen, Statusanzeigen oder visuelles Feedback in Projekten. Ein onboard Mikrocontroller übernimmt die Steuerung über den I²C Bus, sodass du direkt per Qwiic Anschluss loslegen kannst – ganz ohne Löten. Mehrere Module können in Serie verbunden werden, wodurch du deine Schaltung flexibel um zusätzliche Funktionen erweitern kannst. Das Modul ist kompatibel mit der Arduino IDE, der Arduino Cloud und der Modulino Bibliothek für Arduino sowie MicroPython. Ideal für Maker, Lernumgebungen und schnelle Prototypen, bringt es interaktive Lichteffekte einfach in deine Projekte.

Empfohlenes Zubehör:

• Arduino UNO R4 WiFi
• Arduino Nano R4
• Arduino Nano Connector Carrier

Eigenschaften:

• Acht einzeln adressierbare RGB-LEDs ermöglichen farbige Animationen und visuelle Effekte
• Einfache I²C-Ansteuerung über Qwiic-Anschluss – steckbar ohne Löten
• Integrierter Mikrocontroller (STM32C011F4) übernimmt LED-Management und I²C-Kommunikation
• Daisy-Chain-fähig – mehrere Modulino-Einheiten an der gleichen I²C-Leitung möglich
• SWD-Header erlaubt Fortgeschrittenen, die Firmware individuell anzupassen
• Kompaktes, montagefreundliches Design mit Befestigungslöchern für sicheren Halt

Anwendungsbeispiele:

• Statusanzeigen in Geräten oder Steuerpanels
• Farbige Lauflichter oder Progress‑Effekte für Prototypen
• Schnelle visuelle Rückmeldung in IoT‑ oder Schulprojekten
• Interaktive Lampen, Stimmungsleuchten oder Spielelemente
• Erweiterung von Displays durch modulare LED‑Bausteine

Dokumentation:

• Hersteller Webseite
• Arduino Forum
• Dokumentation Arduino Modulino Pixels

Technische Daten:

• Hersteller: Arduino
• Hersteller: Arduino
• Hersteller SKU: ABX00109
• Mikrocontroller: STM32C011F4
• LEDs: 8 × RGB-LEDs, einzeln adressierbar
• Kommunikation: I²C über Qwiic-Anschluss
• I²C-Adresse: Standard 0x6C, per Software änderbar
• Versorgungsspannung: 3,3 V (MCU 2,0–3,6 V)
• Stromverbrauch: bis ca. 33 mA pro LED bei voller Helligkeit, zusätzlich ca. 3,4 mA MCU
• Abmessungen: 41 × 25,36 mm, Platinenstärke 1,6 mm
• Montage: 4 Befestigungsbohrungen Ø 3,2 mm, Raster 16 mm × 32 mm
• Betriebstemperatur: −40 °C bis +85 °C
• Abmessungen: 41 × 25,36 x 4,6mm
• Gewicht: 8,8g

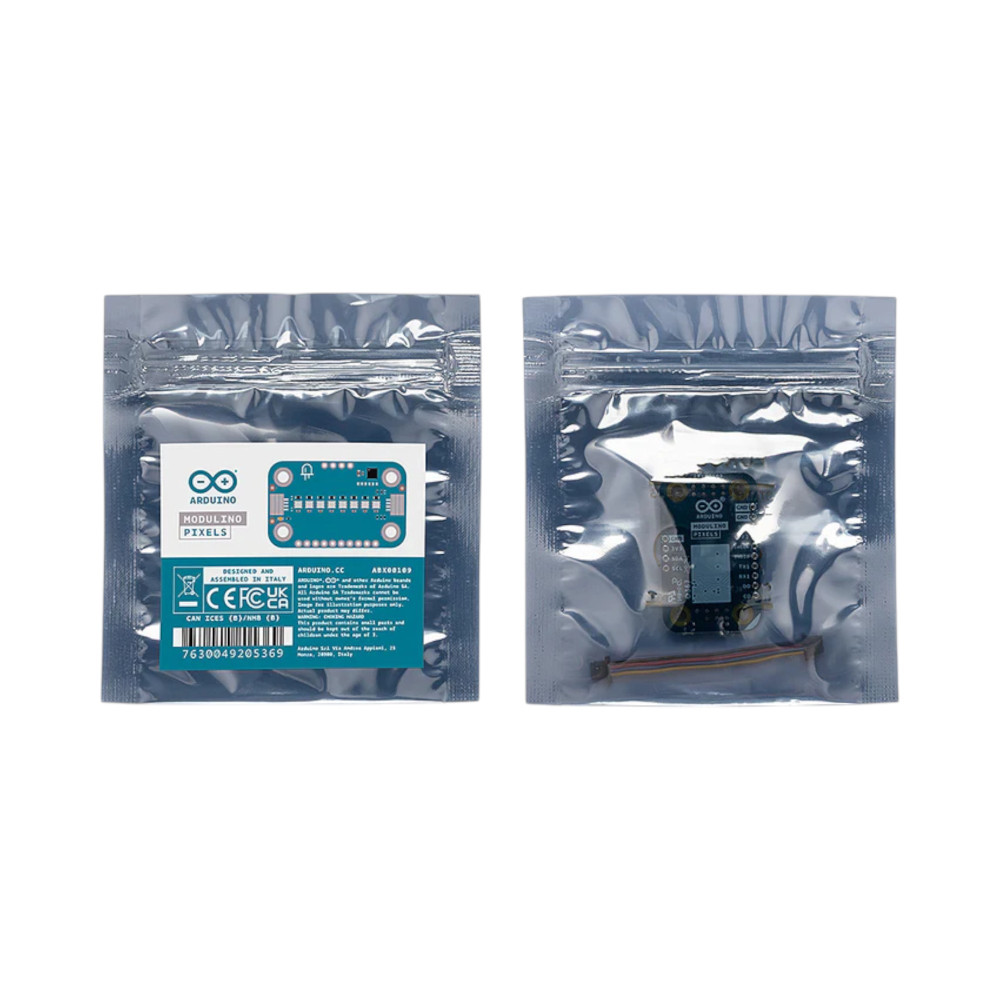

Lieferumfang

• 1 × Arduino Modulino Pixels
• 1 × Qwiic-Kabel (ca. 5 cm)
