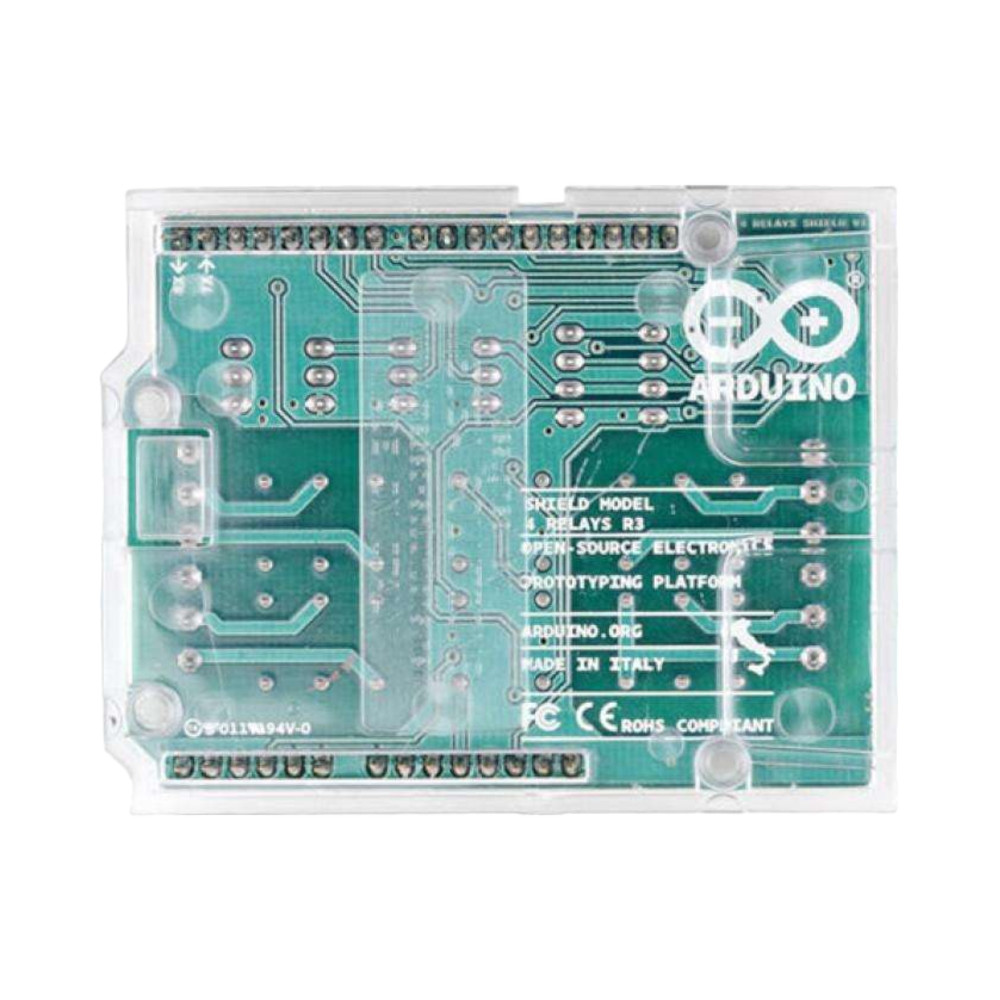

Arduino 4 Relay Shield

Mit dem Arduino 4 Relays Shield kannst Du hochleistungsfähige Lasten steuern, die nicht direkt von den digitalen I/Os Deines Arduino-Boards gesteuert werden können. Diese Erweiterung verfügt über vier Relais, von denen jedes über zwei Umschaltkontakte (NO und NC) verfügt. Diese Kontakte sind parallel geschaltet, um die Strombelastbarkeit jedes Ausgangs zu erhöhen. Vier LEDs zeigen Dir den Ein- und Ausschaltstatus jedes Relais an. Das Shield benötigt keine externe Stromversorgung, da es über die 5V und 3.3V Pins des Arduino-Boards mit Strom versorgt wird.


Eigenschaften:

  • Vier Relais: Das Shield verfügt über vier Relais, jedes mit einer maximalen Schaltleistung von 60 W.
  • Umschaltkontakte: Jedes Relais bietet zwei Umschaltkontakte (NO und NC), die parallel geschaltet sind.
  • LED-Anzeigen: Vier LEDs zeigen den Ein- und Ausschaltstatus jedes Relais an.
  • Keine externe Stromversorgung: Das Shield wird über die 5V und 3.3V Pins des Arduino-Boards mit Strom versorgt.
  • Kompatibilität: Das Shield ist kompatibel mit allen Arduino-Boards, sowohl mit 5V als auch mit 3.3V Standards.
  • TinkerKit Schnittstellen: Das Shield verfügt über mehrere TinkerKit Ein-/Ausgänge und Kommunikationsschnittstellen.
  • Maximale Stromaufnahme: Die Stromaufnahme beträgt 140 mA bei eingeschaltetem Zustand aller Relais.
  • Physikalische Eigenschaften: Die maximale Länge und Breite des PCBs sind 2,7 und 2,1 Zoll.

Anwendungsbeispiele:

  • Hausautomation: Steuere Licht- und Heizsysteme in Deinem Zuhause.
  • Industrielle Steuerung: Automatisiere Maschinen und Geräte in einer Produktionsumgebung.
  • Sicherheitsanwendungen: Betreibe Alarmanlagen und Zugangskontrollsysteme.
  • Prototypenentwicklung: Entwickle und teste neue elektronische Projekte und Prototypen.
  • Bildungszwecke: Verwende es in Schulungen und Workshops, um die Funktionsweise von Relais und Steuerungen zu vermitteln.

Dokumentation:


Technische Daten:

  • Hersteller: Arduino
  • Hersteller SKU: A000110
  • Betriebsspannung: 5V
  • Stromaufnahme: 140 mA (bei eingeschaltetem Zustand aller Relais, etwa 35 mA pro Relais)
  • Maximale Lastspannung: 48 V
  • Maximale Schaltleistung: 60 W
  • PCB Grösse: 53 x 68,5 mm
  • Konformitäten: CE, FCC, RoHS, REACH
  • Abmessungen: 63 x 86 x 37 mm
  • Gewicht: 67g

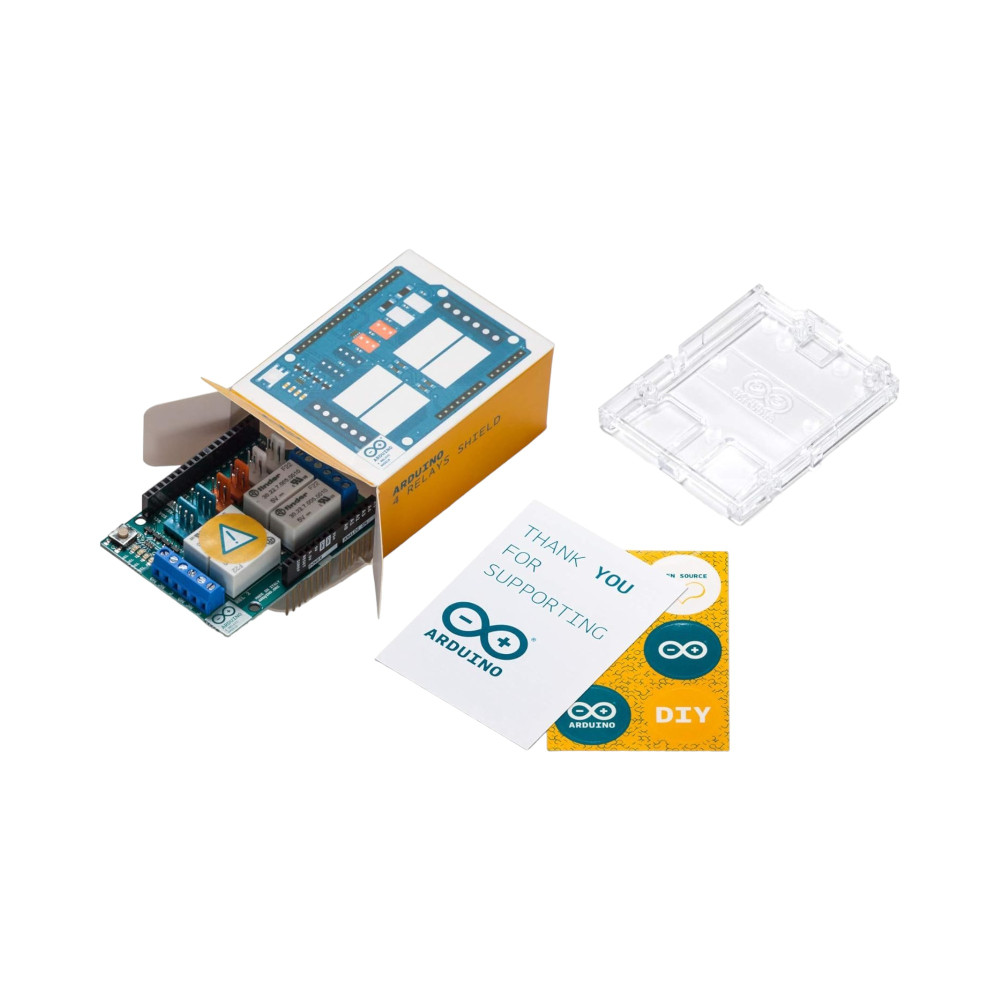

Lieferumfang:

  • 1x Arduino 4 Relays Shield


+ Bewertung

Hinweis: HTML ist nicht verfügbar!
    Weniger Gut           Gut

Arduino 4 Relay Shield

  • Hersteller Arduino
  • Artikelnr. 423690
  • Verfügbarkeit Lagernd
  • CHF29.90

  • Netto CHF27.66
