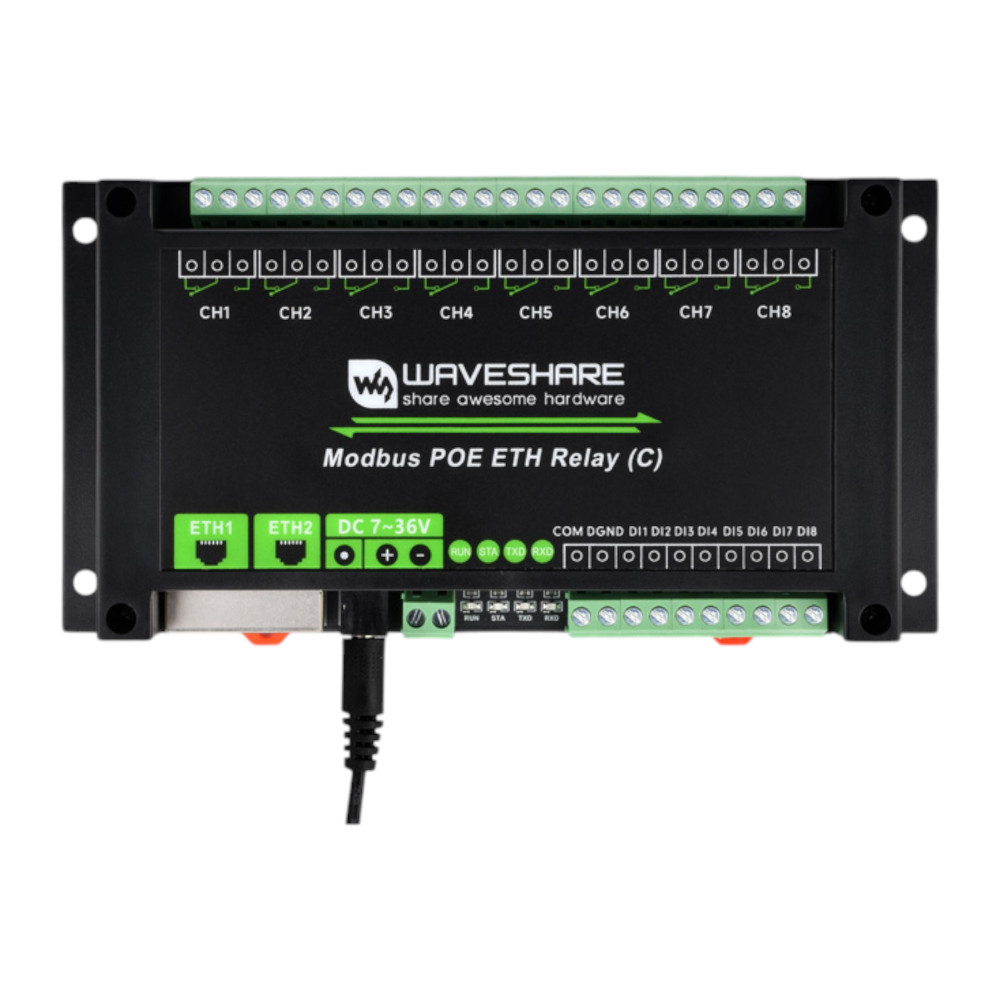

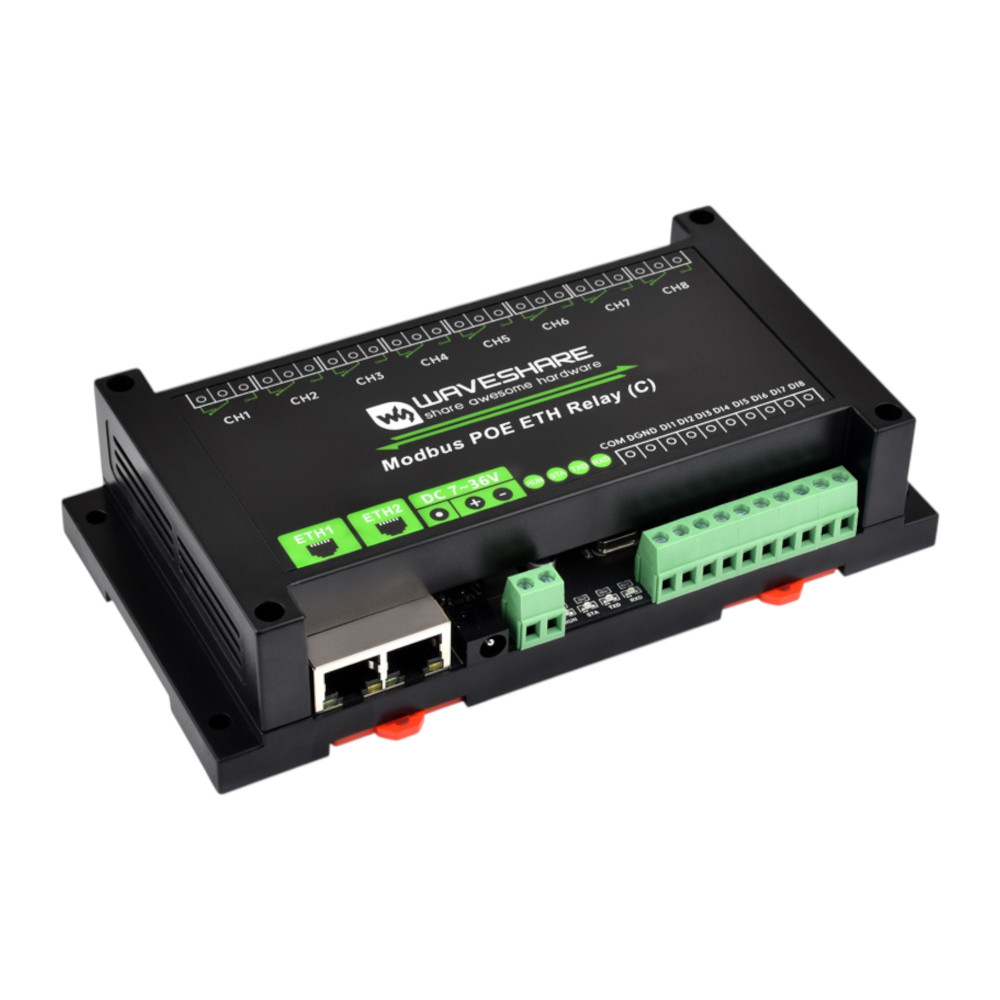

8 canaux relais (C) PoE Ethernet RTU/Modbus TCP protocole

Le relais Ethernet Modbus PoE (C) est un module relais réseau performant, alimenté par PoE et contrôlable via Ethernet ou RS485. Il prend en charge Modbus TCP ainsi que Modbus RTU et offre en plus un contrôle HTTP et TCP, ce qui le rend flexible pour les contrôles industriels et les projets de maison intelligente. Avec un total de 8 canaux relais, il permet de commuter de manière fiable des moteurs, pompes, lampes ou chauffages. Chaque canal est conçu pour jusqu'à 10 A à 250 V AC ou 30 V DC. De plus, il dispose de 8 entrées numériques avec isolation optique pouvant traiter des signaux de 5 à 36 V. Le module possède un port Ethernet double, facilitant ainsi la mise en cascade, et des LED de statut pour l'alimentation et l'état des relais. Grâce au Power-over-Ethernet (IEEE 802.3af), un seul câble suffit pour l'alimentation et la communication, l'alimentation par entrée DC étant également possible. Le boîtier robuste protège l'électronique et facilite le montage en milieu industriel ou dans la maison intelligente.

Accessoires recommandés :

• Adaptateur secteur 12V DC 4000mA AC/DC 5.5mm/2.1mm fiche Waveshare
• Câble patch Ethernet RJ45 Cat.6 câble réseau
• Switch PoE ou injecteur PoE

Caractéristiques :

• Le module prend en charge Modbus TCP, Modbus RTU ainsi que le contrôle HTTP/TCP.

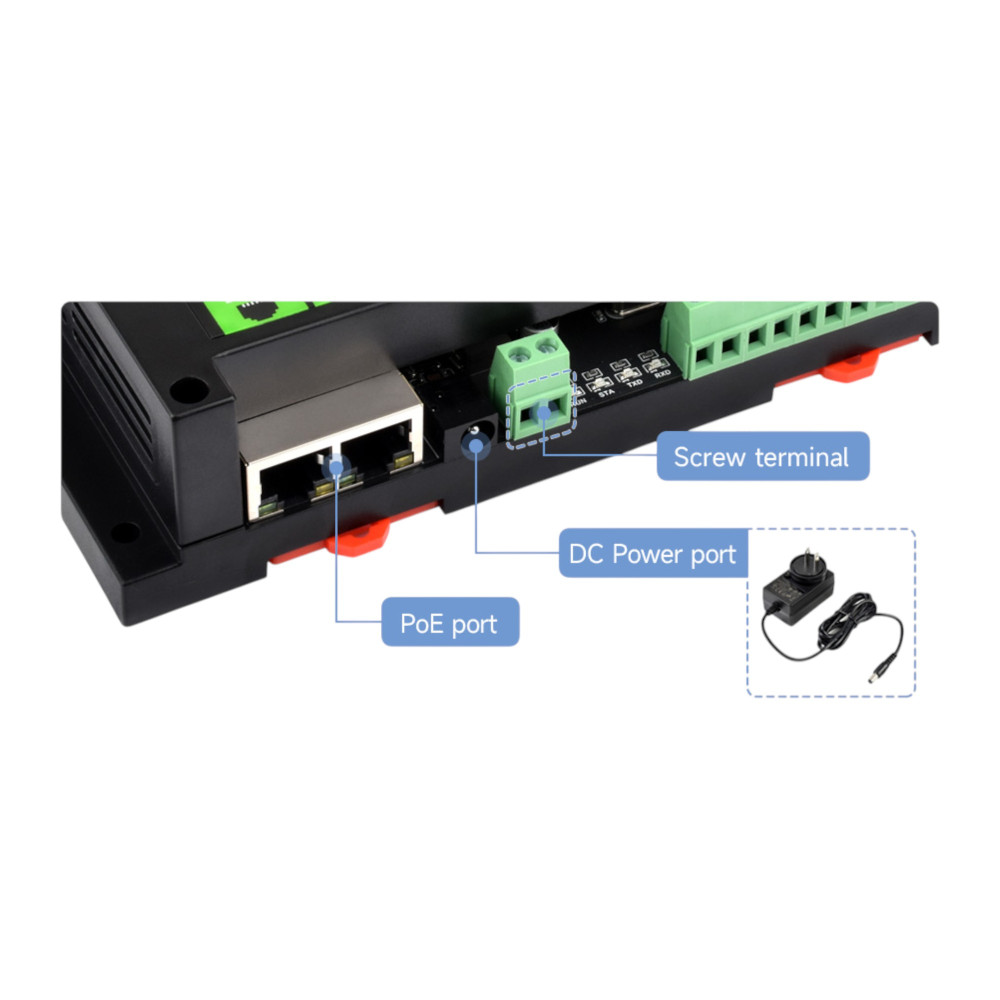

• L'alimentation est assurée directement par PoE (IEEE 802.3af) ou en alternatif par DC 7–36 V.
• Il offre 8 canaux relais, chacun pouvant supporter jusqu'à 10 A à 250 V AC ou 30 V DC.
• 8 entrées numériques avec isolation optique permettent un traitement diversifié des signaux.

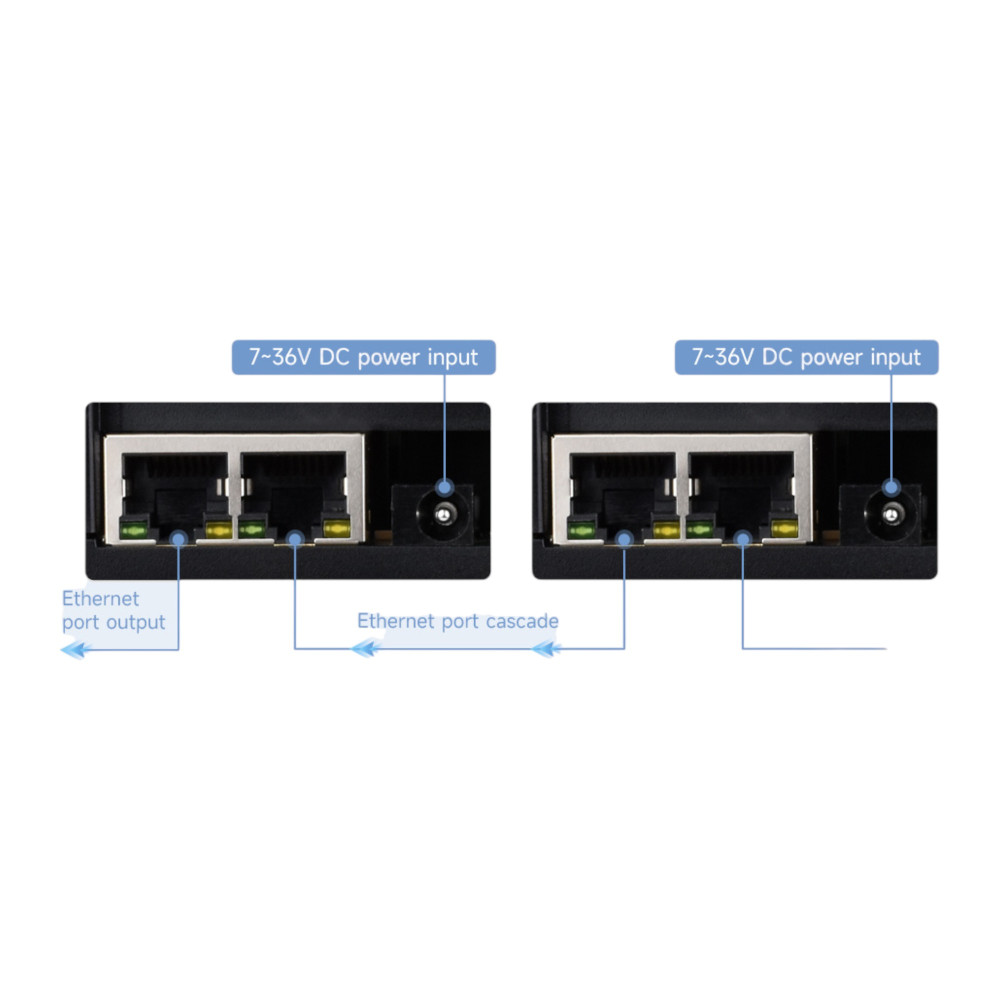

• Un Ethernet à double port facilite la mise en cascade de plusieurs modules.
• Les LED de statut indiquent l'état de l'alimentation et des relais.
• Le boîtier robuste protège l'électronique et permet une utilisation durable.

Exemples d'application :

• Pour les utilisateurs souhaitant contrôler confortablement des relais via un réseau Ethernet.
• Utilisation dans des projets de maison intelligente pour contrôler l'éclairage ou les systèmes de chauffage.
• Intégration dans les contrôles industriels via Modbus TCP/RTU.

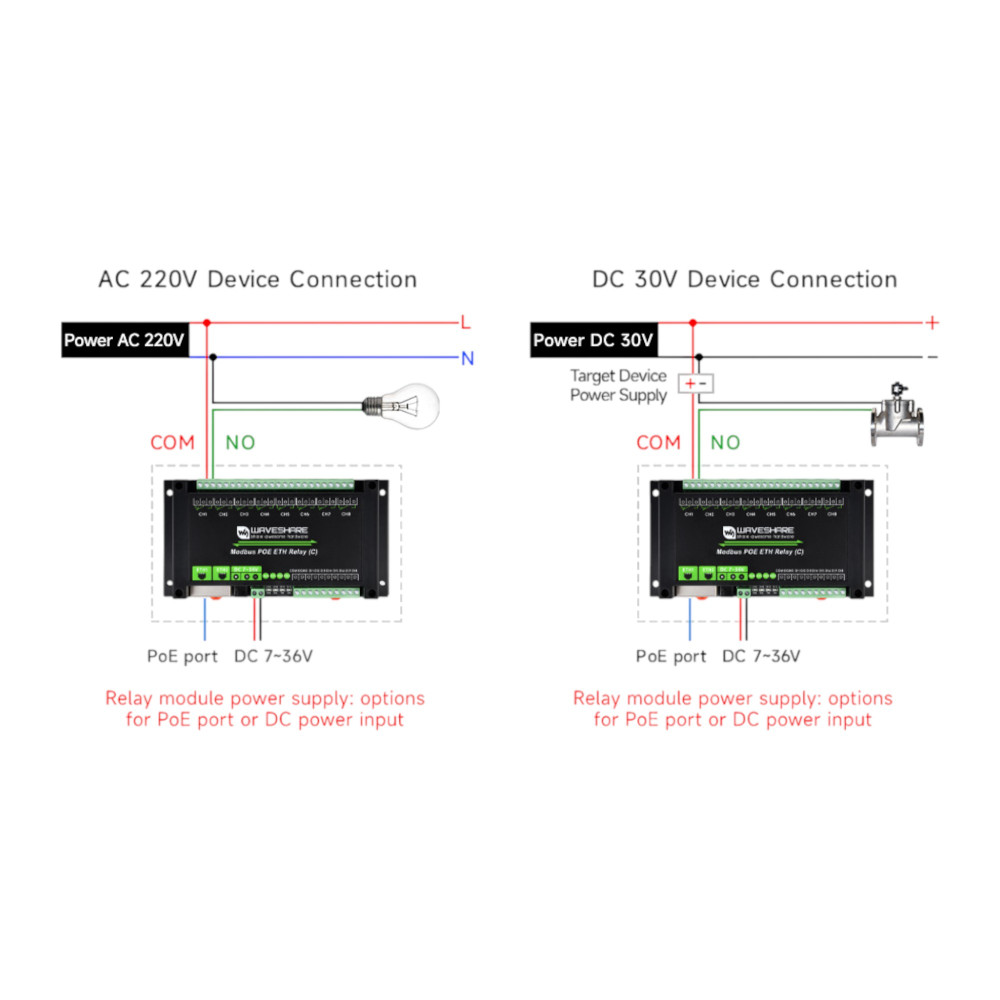

• Commutation de pompes, moteurs et autres charges dans des projets d'automatisation.

Documentation :

• Wiki Waveshare

Données techniques :

• Fabricant : Waveshare
• SKU fabricant : 30544
• Relais : 8 canaux, 1NO/1NC, chacun ≤10 A @ 250 V AC ou ≤10 A @ 30 V DC
• Entrées numériques : 8DI, 5–36 V, NPN/PNP, optiquement isolées
• Interfaces : Ethernet (Modbus TCP, HTTP, TCP), RS485 (Modbus RTU)
• Ethernet : double port, cascadable, LED de statut
• Alimentation : PoE (IEEE 802.3af) ou DC 7–36 V
• Protocoles : Modbus TCP, Modbus RTU, HTTP, TCP
• Dimension : 175 × 94 × 40 mm
• Poids : 360 g

Contenu de la livraison :

• 1x relais 8 canaux (C) PoE Ethernet RTU/Modbus TCP Protocole
