6m 24GHz mmWave Personen Präsenz Sensor

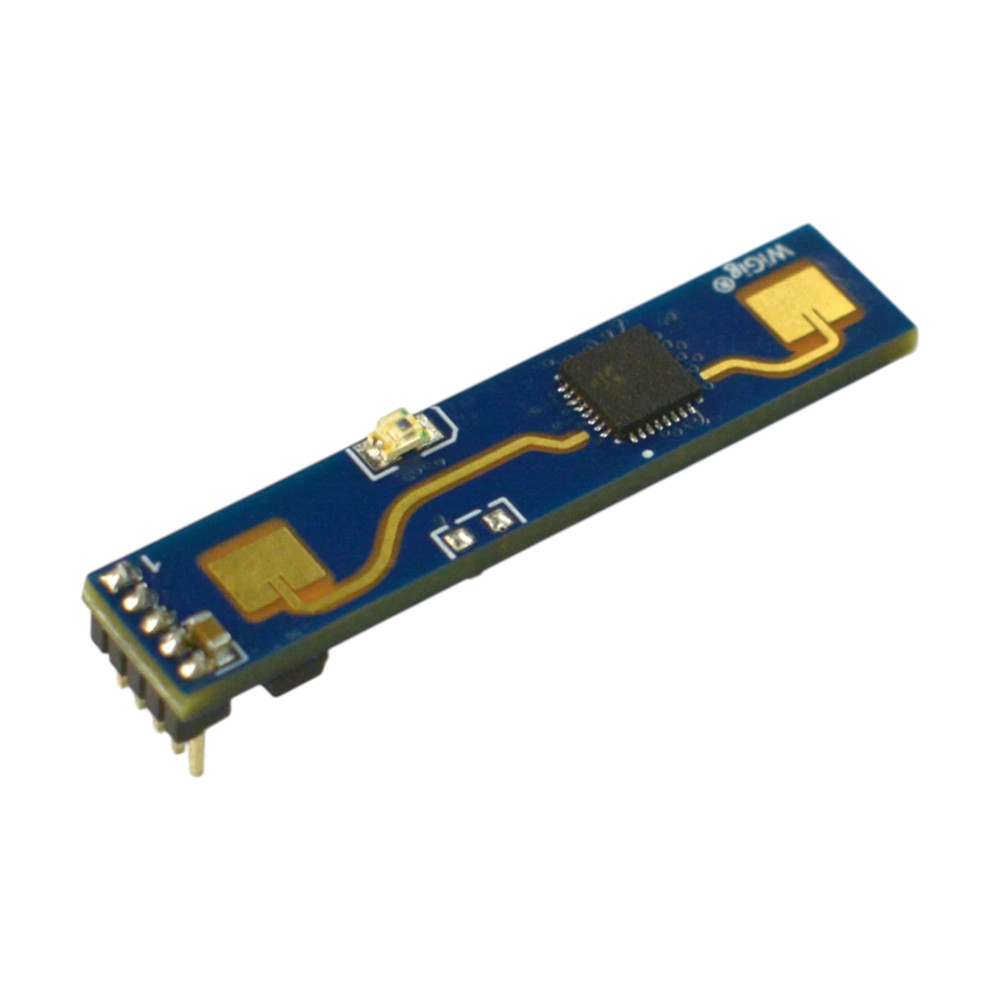

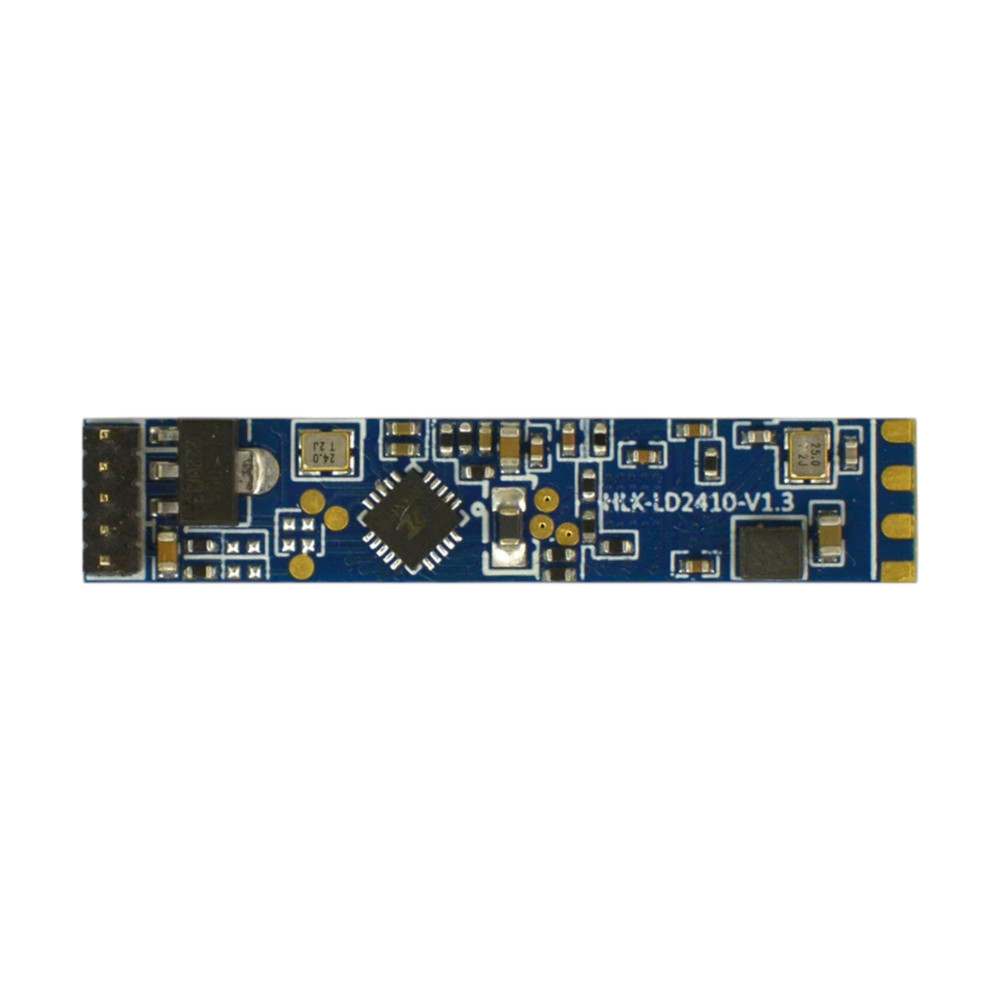

Das DFRobot SEN0557 ist ein hochempfindliches 24-GHz-mmWave-Radar-Modul auf Basis des LD2410-Chips mit FMCW-Technologie (Frequency-Modulated Continuous Wave) zur Erkennung von bewegten und statischen Personen. Im Gegensatz zu PIR-Sensoren, die nur auf Bewegung reagieren, erkennt der LD2410 auch regungslose Personen durch Mikrobewegungen wie Atmung und feinste Körperbewegungen. Der Erkennungsbereich beträgt bis zu 6 m mit einer Auflösung von 0.75 m.

Eigenschaften:

24-GHz-FMCW-Radar (LD2410) erkennt bewegte und statisch-ruhende Personen durch Mikrobewegungsdetektion – überwindet die PIR-Blindzone bei ruhenden Personen
Erkennungsbereich bis 6 m mit 0.75 m Auflösung; konfigurierbare Erkennungszone mit bereichsspezifischer Empfindlichkeit und Abklingverzögerung per UART
Materialdurchdringungsfähigkeit: FMCW-Radar arbeitet durch Gehäusematerialien – kein Einbauloch im Gehäuse erforderlich
Unempfindlich gegenüber Temperatur, Helligkeit, Feuchte und Lichtschwankungen für stabile Erkennungsleistung in wechselnden Umgebungen
Doppelter Ausgang: UART (seriell, konfigurierbar) und GPIO (Hoch-/Niedrigpegel) für direkten Geräteanschluss ohne Mikrocontroller
Konfigurierbare Erkennungssensitivität, Abklingzeit und Zonenaufteilung über serielles Protokoll für anwendungsspezifische Anpassung

Anwendungsbeispiele:

Smart-Home-Beleuchtungssteuerung die auch bei ruhenden Personen (Lesen, Schlafen) aktiv bleibt und nicht irrtümlich ausschaltet
Bürozugangssteuerung und Energiemanagement für HVAC-Systeme basierend auf echter Personenpräsenz im Raum
Sicherheitsüberwachung in Innenräumen mit Erkennung von unbefugten Personen auch bei minimaler Bewegung
Servicerobotik für Personendetektierung und sicheres Anhalten bei Annäherung an Personen im Erkennungsbereich
Industrielle Maschinenschutzsysteme mit zuverlässiger Personenerkennung unabhängig von Umgebungslicht und Temperatur

Dokumentation:

DFRobot Wiki – 24GHz Human Presence Sensing Module

Technische Daten:

Hersteller: DFRobot
Hersteller SKU: SEN0557
Radarmodul: LD2410
Technologie: 24-GHz-FMCW
Maximaler Erkennungsbereich: 6 m
Auflösung: 0.75 m
Ausgaben: UART, GPIO (Hoch-/Niedrigpegel)
Konfiguration: Serielles Protokoll (Erkennungszone, Empfindlichkeit, Abklingzeit)
Erkennungstypen: Bewegung, Mikrobewegung / statische Anwesenheit
Einflussfaktoren: Unempfindlich gegenüber Temperatur, Helligkeit, Feuchte, Licht
Einsatzbereich: Innenraum
Verpackungsabmessungen: 150 × 100 × 4 mm
Bruttogewicht: 6 g
