3.5 Zoll IPS Kapazitiver Touchscreen mit GDI Port 480x320

Das DFRobot DFR1092 ist ein 3.5-Zoll-IPS-Touchdisplay mit 480 × 320 Pixel Auflösung und optischem Bonding, das Reflexionen reduziert und Staubeintritt verhindert. Der IPS-Bildschirm bietet ein Sichtfeld von 178° und wird vom ST7365P-Controller angesteuert. Neben dem universellen SPI-Pin-Header-Anschluss bietet das Modul einen GDI-Port (18-Pin-FPC), der mit kompatiblen DFRobot-FireBeetle-2-Boards über ein einzelnes FPC-Kabel verbunden wird – ohne Breadboard oder Jumperdrähte.

Eigenschaften:

• 3.5-Zoll-IPS-Bildschirm mit 480 × 320 Auflösung, 178°-Sichtwinkel und optischem Bonding für reduzierten Reflexionsanteil und Staubschutz
• 5-Punkt kapazitives Touch (GT911, I2C) für flüssige, smartphone-ähnliche Bedienung mit Gesten wie Wischen, Tippen und Doppeltippen
• GDI-Port (18-Pin-FPC) für Single-Cable-Verbindung mit FireBeetle-2-ESP32-Boards – professionelles Erscheinungsbild ohne Jumperdrähte

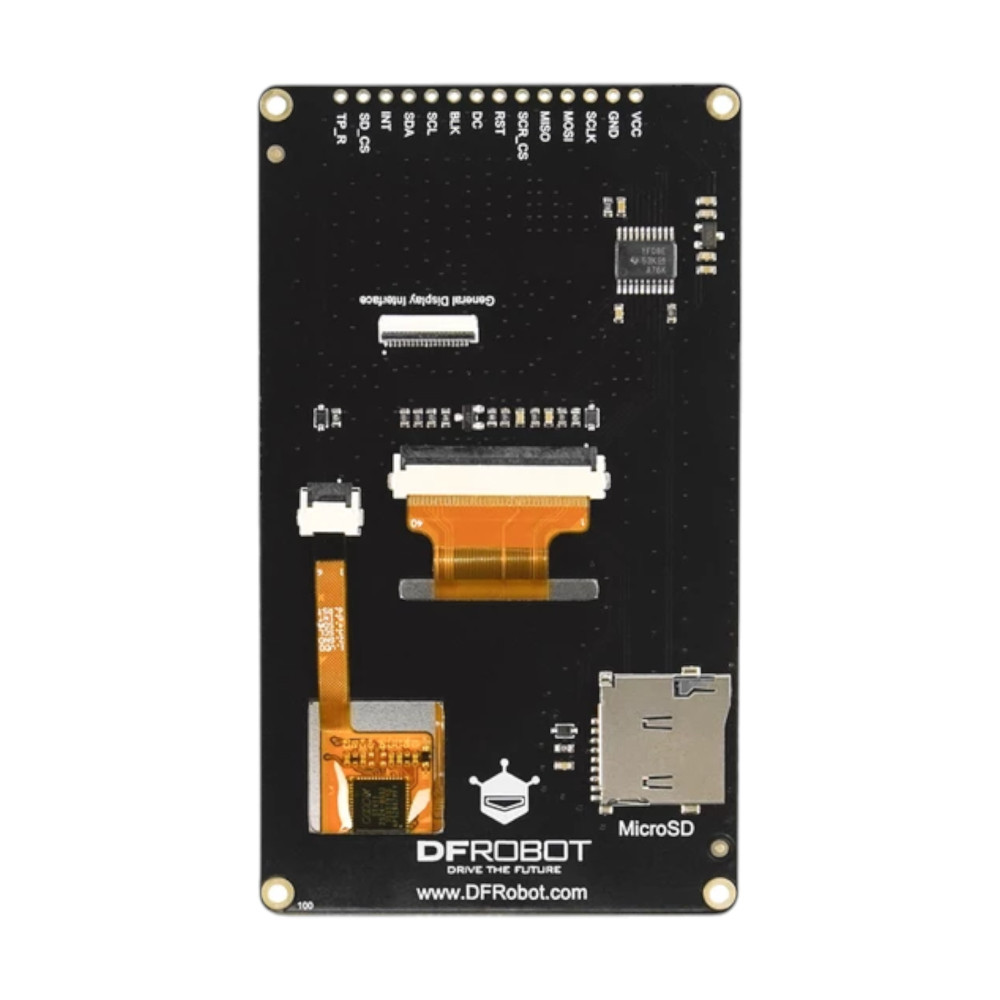

• Onboard-MicroSD-Kartenslot für Bitmap-Bilder und UI-Assets direkt auf dem Modul ohne externe Erweiterungsboards
• Kompatibel mit Arduino-GDL-Bibliothek – Zeichnen von Grafiken, Buttons, Fortschrittsbalken und Keypads mit reichhaltigen Codebeispielen
• Universeller SPI-Pin-Header (DC, CS, RST, BL) für Kompatibilität mit UNO, Leonardo, ESP32, ESP8266 und weiteren Plattformen

Anwendungsbeispiele:

• IoT-Steuerpanels und Smart-Home-Dashboards mit Touch-Bedienung und klarem IPS-Bild auch in hellen Umgebungen
• Portable Spielkonsolen und Retro-Gaming-Projekte mit flüssigem Touch-Interface und schneller GDL-Grafikbibliothek
• Wetteranzeigen und Desktop-Informationsanzeigen mit Echtzeit-Datendarstellung über ESP32-WLAN-Verbindung
• Robotersteuerungs-Interfaces mit Touch-Bedienung für Fahrtrichtung, Geschwindigkeit und Sensoranzeige
• Embedded-HMI-Prototypen für industrielle und medizintechnische Gerätentwicklung mit schnellem UI-Prototyping via GDL

Dokumentation:

• DFRobot Wiki – 3.5" IPS Capacitive Touch Screen

Technische Daten:

• Hersteller: DFRobot
• Hersteller SKU: DFR1092
• Displaygrösse: 3.5 Zoll
• Auflösung: 480 × 320 Pixel
• Display-Typ: IPS
• Display-Controller: ST7365P
• Sichtwinkel: 178°
• Bonding: Optisches Bonding (reduzierte Reflexion, Staubschutz)
• Touch-Controller: GT911 (kapazitiv, 5 Punkte, I2C)
• Schnittstellen: SPI (universell), GDI 18-Pin-FPC (FireBeetle 2)
• Speichererweiterung: MicroSD-Kartenslot (onboard)
• Bibliothek: Arduino GDL
• Betriebsspannung: 3.3–5 V
• Verpackungsabmessungen: 135 × 68 × 25 mm
• Bruttogewicht: 63 g

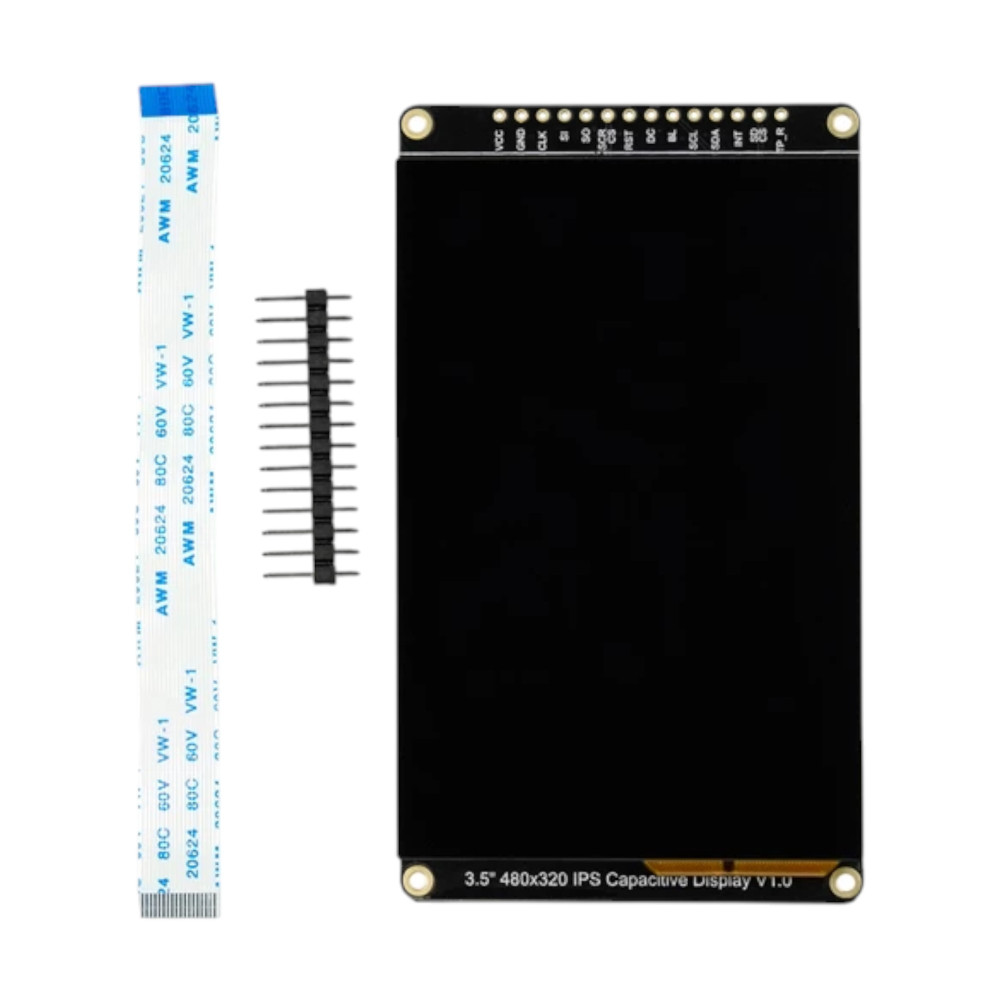

Lieferumfang:

• 1× 3.5 Zoll IPS Kapazitiver Touchscreen mit GDI Port 480 × 320
• 1× 18-Pin-FPC-Kabel (für GDI-Anschluss)
