RP2350-ETH Raspberry Pi Pico basé sur un MCU avec 4 Mo de Flash

Le RP2350-ETH est une carte de développement compacte conçue spécialement pour les applications réseau. Avec un port Ethernet intégré et la prise en charge des protocoles TCP/IP, elle permet une communication simple et fiable sur les réseaux. Le processeur Dual-Core puissant combine un Arm Cortex-M33 et un Hazard3 RISC-V, atteignant des fréquences allant jusqu'à 150 MHz. Avec 4MB de mémoire Flash et 520KB de SRAM, la carte offre suffisamment de puissance et de capacité de stockage pour des projets complexes. Elle est compatible avec 14 broches GPIO multifonctionnelles, prend en charge C, C++ et MicroPython, et offre des ressources de SDK et de développement complètes. Cette carte est idéale pour des projets IoT, de contrôle industriel et d'automatisation.


Accessoires recommandés:


Caractéristiques:

  • Processeur puissant : Architecture Dual-Core avec Arm Cortex-M33 et Hazard3 RISC-V, jusqu'à 150 MHz.
  • Capacités réseau : Port Ethernet intégré avec IC CH9120 et prise en charge du protocole TCP/IP.
  • Mémoire : 520KB de SRAM et 4MB de mémoire Flash pour les applications intensives en données.
  • GPIOs flexibles : 14 broches GPIO multifonctionnelles pour une variété d'applications de périphériques et de capteurs.
  • Intégration facile : Conception compacte avec broches castellées dorées pour un montage facile.
  • Connectivité moderne : USB Type-C pour une programmation rapide et une alimentation fiable.
  • Prise en charge des périphériques : 2× UART, 2× I2C, 1× SPI, 3× ADC 12 bits et 13 canaux PWM.
  • Facile à utiliser : Programmation Drag-and-Drop via USB avec fonction de stockage de masse.
  • Prise en charge avancée PIO : 12 machines d'état d'E/S programmables pour des applications personnalisées.

Exemples d'applications:

  • Passerelles IoT : Développer des passerelles sécurisées et efficaces pour les appareils connectés.
  • Contrôles industriels : Utiliser les fonctions Ethernet pour des surveillances et contrôles en temps réel.
  • Enregistreurs de données : Capturer et transmettre des données de capteurs directement vers un stockage réseau.
  • Maison intelligente : Implémenter des appareils intelligents avec contrôle à distance et automatisation.
  • Projets éducatifs : Idéal pour les étudiants et les amateurs souhaitant développer des applications réseau.

Documentation:

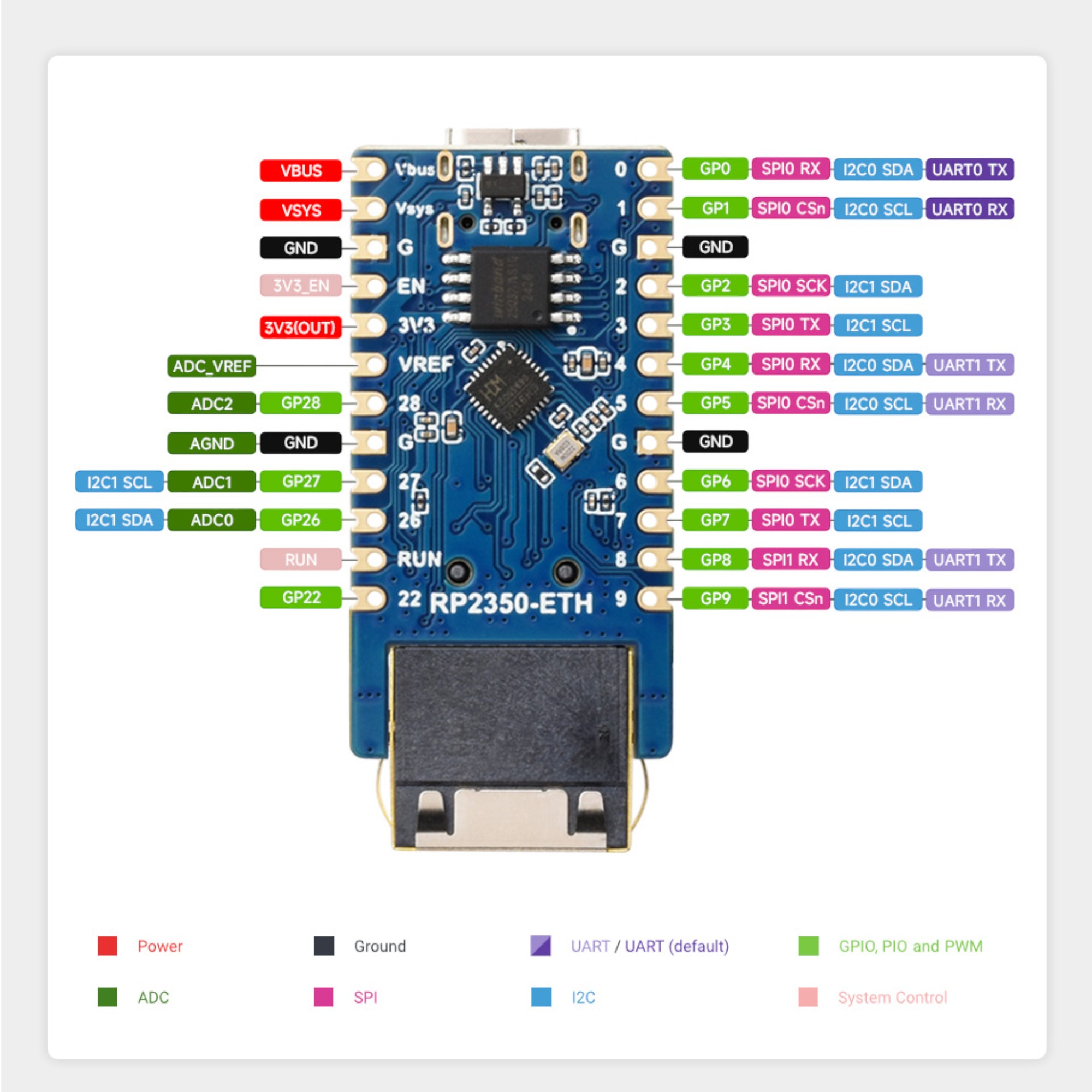

RP2350-ETH Pinout:

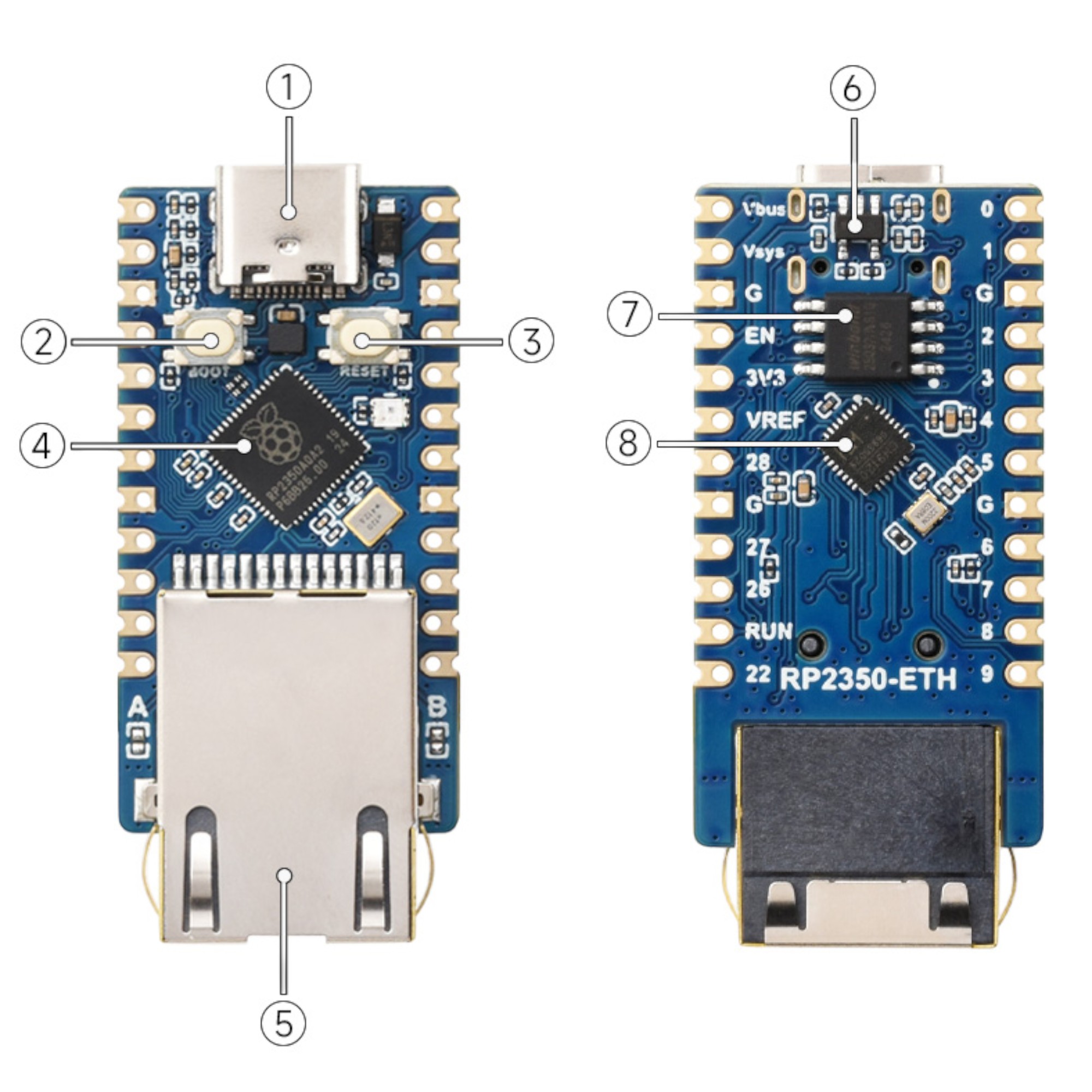

Vue d'ensemble de la carte:

  1. Connecteur USB Type-C : Pour les téléchargements de programmes, supporte les hôtes USB1.1 et les périphériques esclave
  2. Bouton BOOT : Appuyez sur ce bouton lors de la réinitialisation pour entrer en mode de téléchargement
  3. Bouton RESET
  4. RP2350 : Conception à double architecture et double cœur, jusqu'à 150 MHz de fréquence de fonctionnement
  5. Port Ethernet RJ45
  6. ME6217C33M5G : Régulateur de tension à faible chute, sortie 800 mA (max.)
  7. W25Q32JVSSIQ : 4 MB de NOR-Flash
  8. CH9120 : IC de transmission d'interfaces série Ethernet

Spécifications techniques:

  • Fabricant : Waveshare
  • SKU du fabricant : 29266
  • Processeur : Dual-Core Arm Cortex-M33 et Hazard3 RISC-V, 150 MHz.
  • Mémoire : 520KB de SRAM, 4MB de NOR-Flash.
  • Communication : Port Ethernet avec CH9120, supporte TCP, UDP.
  • GPIOs : 14 broches multifonctionnelles (UART, SPI, I2C, ADC, PWM).
  • Alimentation : Régulateur à faible chute (800mA).
  • Connectique : USB Type-C.
  • Prise en charge PIO : 12 machines d'état I/O programmables.

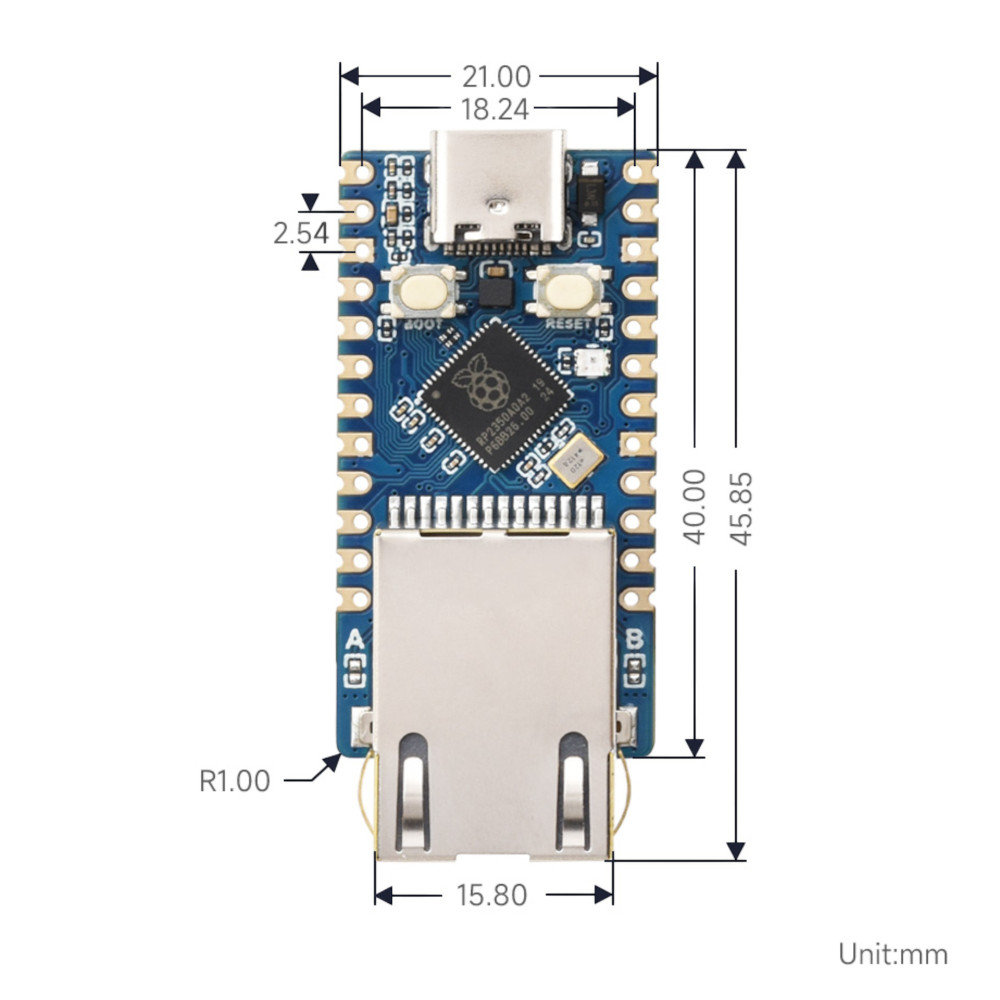

  • Dimensions : 45.85 x 21 x 12mm
  • Poids : 9g

Contenu de l'emballage:

  • 1x RP2350-ETH MCU basé sur Raspberry Pi Pico avec 4MB de Flash
