Calc Module 5 Nano Base Board pour Raspberry Pi

Avec la carte Nano Base Board du module Compute Module 5, vous pouvez utiliser votre module Raspberry Pi CM5 de manière compacte et néanmoins puissante. Cette carte porteuse a été spécialement développée pour le CM5 et vous permet d'exploiter toute la performance du module Compute sans sacrifier une intégration facile. Elle est parfaite pour vos projets de développement, prototypes ou même pour une utilisation dans des systèmes de production. Sa taille nano en fait un choix idéal pour les applications avec un espace limité. Grâce à des options de connexion complètes telles que USB, CSI et GPIO, la carte vous offre une flexibilité maximale. L'alimentation se fait confortablement via USB-C, vous permettant ainsi de vous passer d'une alimentation séparée. Un emplacement microSD vous permet d'utiliser des supports de démarrage alternatifs si nécessaire. Des options de refroidissement ont également été prises en compte - vous pouvez ainsi connecter un petit ventilateur pour une utilisation à long terme stable. Cette carte convient également aux applications industrielles, car elle est conçue pour une disponibilité à long terme et une stabilité.

Accessoires recommandés :

• Module de calcul Raspberry Pi

Caractéristiques :

• La compatibilité avec le Raspberry Pi CM5 vous permet une utilisation simple et directe sans ajustements supplémentaires.
• La taille nano assure une intégration peu encombrante même dans des boîtiers compacts ou des systèmes mobiles.
• L'alimentation via USB-C rend votre configuration flexible et réduit le besoin de matériel supplémentaire.
• Les connecteurs DSI/CSI intégrés vous offrent des possibilités d'utilisation variées dans le domaine du traitement d'image.
• Un lecteur de cartes microSD vous offre des options supplémentaires pour le stockage de données ou le démarrage.
• Un connecteur GPIO vous permet de connecter d'autres capteurs, actionneurs ou modules d'extension.

Exemples d'application :

• Développement de vos propres systèmes de contrôle pour des projets industriels ou IoT
• Utilisation dans des systèmes embarqués ou des applications mobiles critiques en espace
• Réalisation d'installations multimédias avec caméra et sortie HDMI
• Utilisation comme base pour vos propres projets NAS ou serveurs avec connexion SSD
• Extension des solutions SmartHome avec une puissance de calcul supplémentaire

Documentation :

• Wiki Waveshare

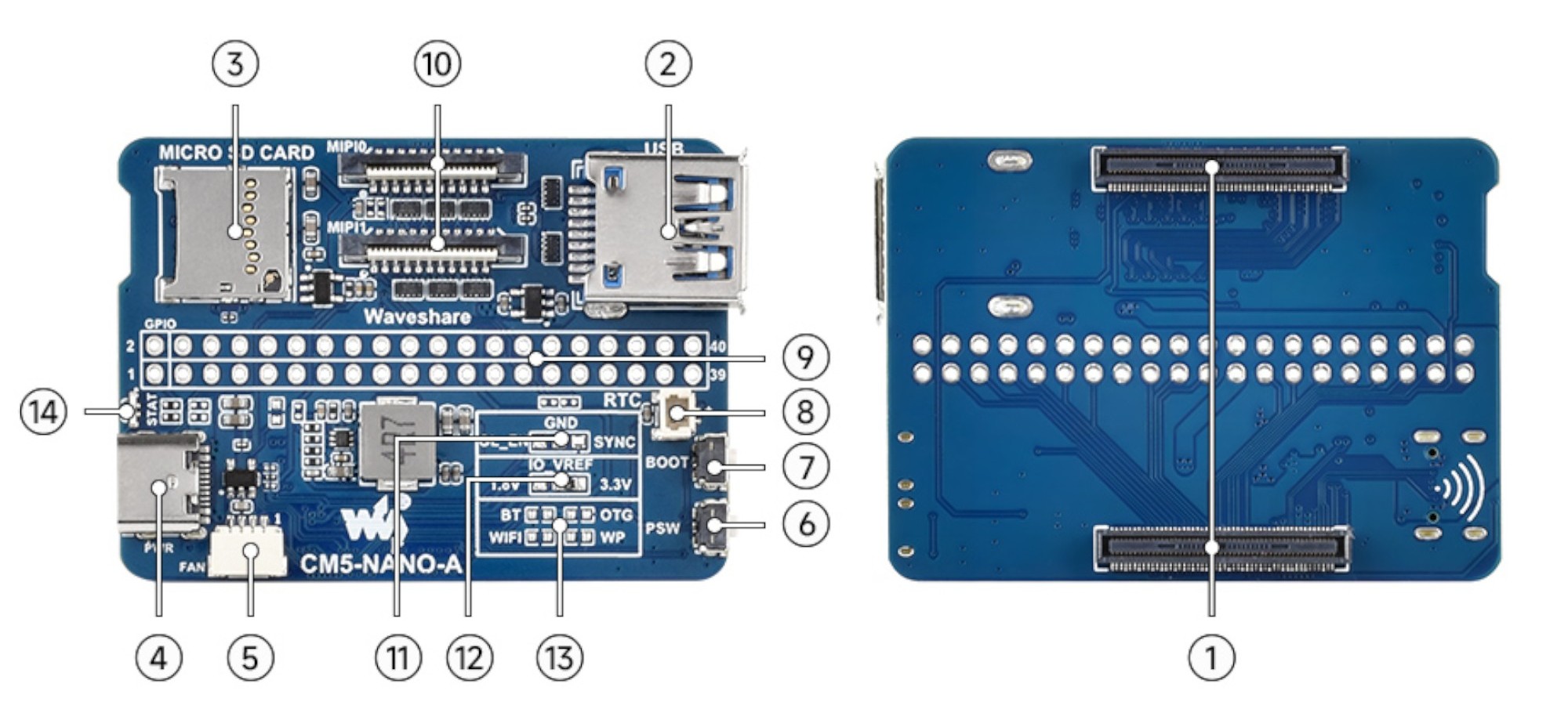

Aperçu de la carte :

1. Socket CM5 adapté à toutes les variantes du module Compute Module 5
2. Connecteur USB USB 3.2 Gen1 Interface à haute vitesse pour connecter divers appareils USB
3. Emplacement pour carte TF pour insérer une carte TF avec une image préinstallée (seulement dans la version Lite)
4. Alimentation / Programmation Alimentation 5V ou pour écrire la mémoire eMMC
5. Connecteur ventilateur Connecteur ventilateur PWM à 4 broches JST-SH pour connecter un ventilateur de refroidissement
6. Bouton PSW Interrupteur Marche/Arrêt
7. Bouton BOOT Appuyez avant d'allumer et relâchez après allumage pour entrer en mode Flash
8. Connecteur batterie RTC 2 broches JST-SH
9. Interface GPIO à 40 broches adaptée pour la connexion de divers modules HAT
10. Interfaces Dual-MIPI pour connecter des écrans DSI ou des caméras CSI
11. Broches pour fonctions spéciales pour activer l'alimentation principale du CM5 et utiliser le signal ETH-SYNC
12. Sélection de l'IO-VREF Niveau logique IO CM5 commutable à 3.3V ou 1.8V
13. Broches de libération de fonction activées par défaut, peuvent être désactivées en jumper les pastilles de soudure correspondantes
14. Indicateur LED bicolore : LED rouge : indicateur de puissance pour Raspberry Pi et LED verte : indicateur de fonctionnement pour Raspberry Pi

Données techniques :

• Fabricant : Waveshare
• Référence du fabricant : 29307
• Compatibilité : Raspberry Pi Compute Module 5
• Alimentation : 5V via USB Type-C
• Connecteur d'affichage/de caméra : 2x interface MIPI à 4 voies (connecteur FPC 22 broches 0.5mm)
• Extension : Connecteur GPIO à 40 broches compatible avec Raspberry Pi
• Connecteur ventilateur : connecteur pour ventilateur 5V intégré
• Extension de mémoire : emplacement pour carte microSD
• Dimensions : 55 x 40 x 9 mm
• Poids : 22g

Contenu de la livraison :

• 1x Compute Module 5 Nano Base Board pour Raspberry Pi
• 1x Pinheader 20BROCHES
