Module de localisation GNSS GPS WisBlock RAK12501

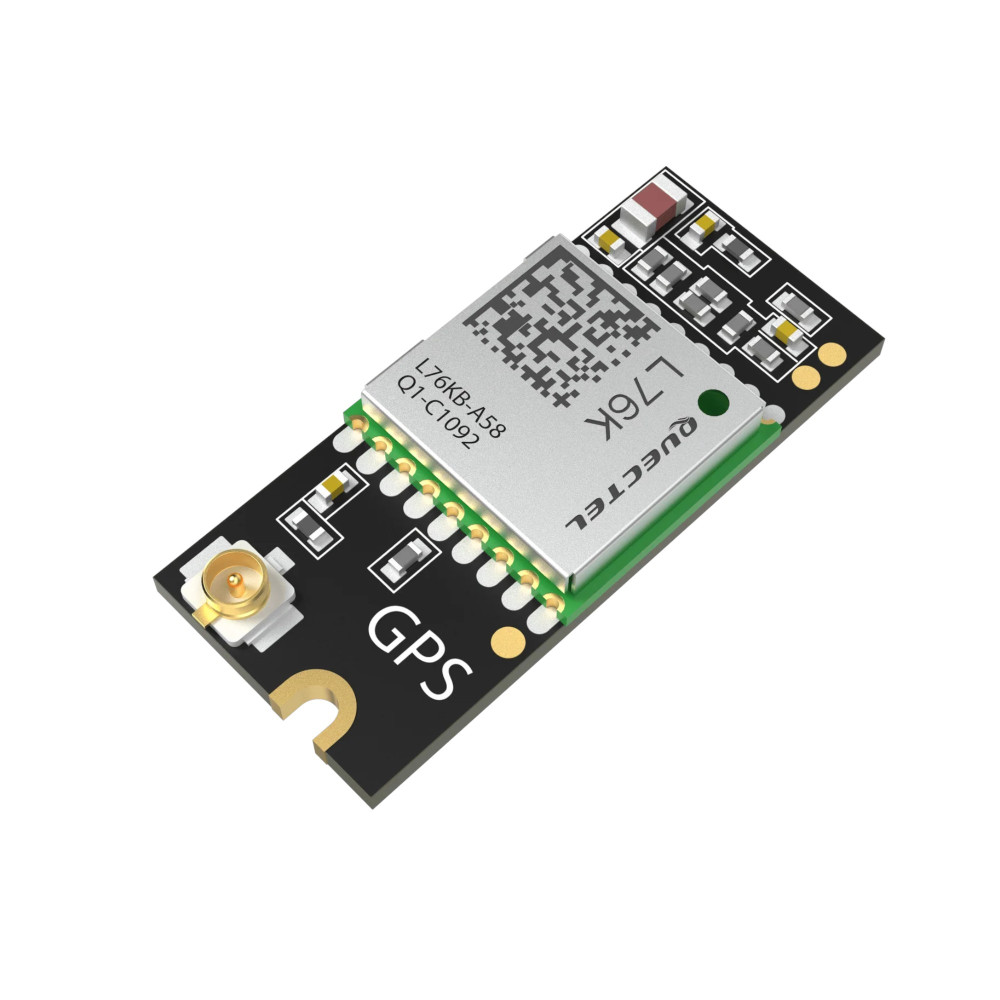

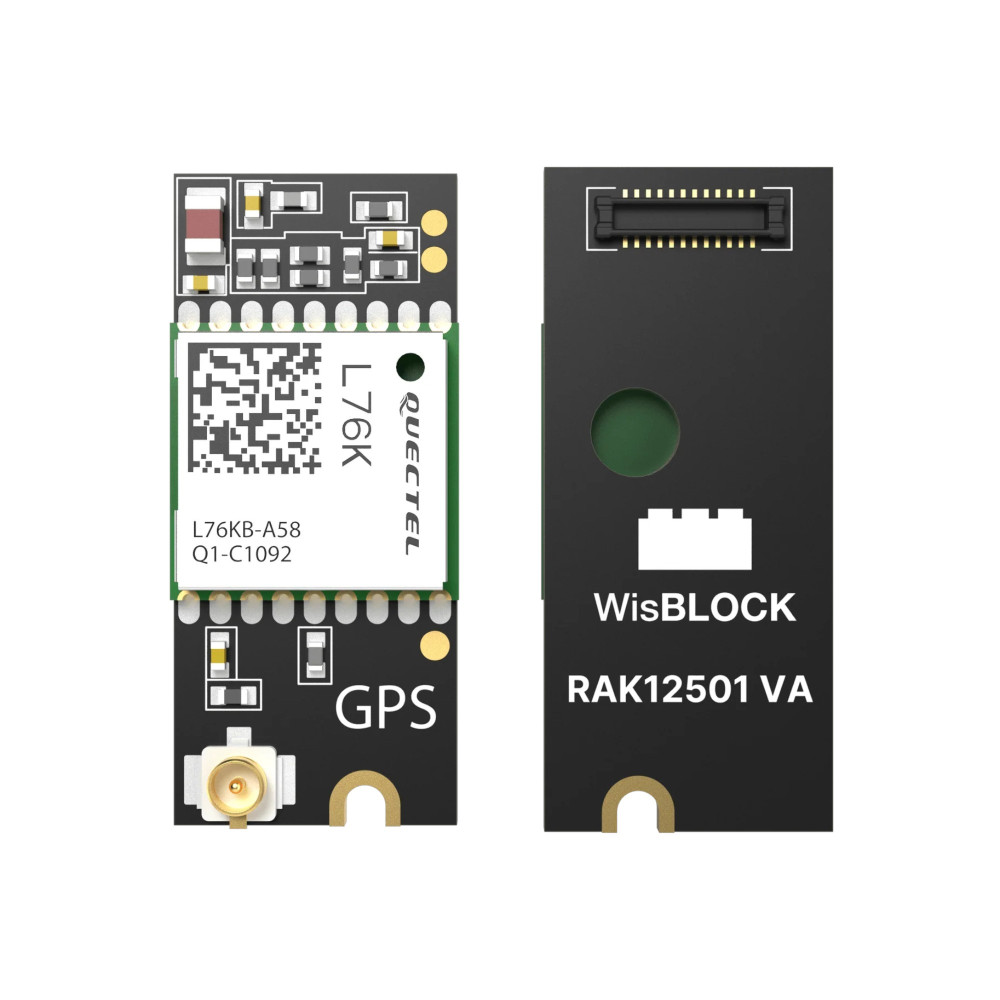

Le module de localisation WisBlock GNSS RAK12501 est un module de localisation compact pour l'écosystème WisBlock de RAKwireless. Il est basé sur la puce Quectel L76K-GNSS et prend en charge les systèmes satellites GPS, GLONASS, QZSS et BeiDou, garantissant ainsi un positionnement fiable et précis. Le module communique via un port UART série avec le module central WisBlock et se connecte à une carte de base via le connecteur standardisé WisBlock. Grâce à sa haute sensibilité, il offre une précision de positionnement généralement de ±2,5 mètres avec une précision de vitesse de ±0,1 m/s. Le taux de mise à jour est de 1 Hz, un démarrage à froid prend environ 35 secondes et un démarrage à chaud environ une seconde. Avec une tension d'alimentation de 2,8 à 4,3 V et un courant de suivi d'environ 18 mA, le module convient aux applications IoT économes en énergie. Son petit format de 23×10×3 mm et la possibilité de contrôler l'alimentation via une broche de contrôle facilitent son utilisation dans les projets mobiles. Une carte de base WisBlock et un WisBlock Core sont nécessaires pour la mise en service.

Caractéristiques :

Puce GNSS : Le module utilise le Quectel L76K, qui soutient les systèmes satellites GPS, GLONASS, QZSS et BeiDou.
Taux de mise à jour : Le module fournit des données de position avec un taux de 1 Hz et atteint une précision de ±2,5 m ainsi qu'une précision de vitesse de ±0,1 m/s.
Temps de démarrage : Un démarrage à froid prend environ 35 secondes, un démarrage à chaud environ une seconde, permettant d'obtenir rapidement des corrections fiables.
Alimentation : La tension d'alimentation est comprise entre 2,8 V et 4,3 V avec un courant de suivi typique de 18 mA et une consommation de courant de 7 µA en mode économie d'énergie.
Interface : La communication se fait via une interface UART avec un connecteur standard WisBlock, utilisant seulement les broches UART, VDD et GND.
Broche de contrôle : La broche WB_IO2 peut être utilisée pour activer et désactiver l'alimentation du module via logiciel.
Format : Le module mesure seulement 23 × 10 × 3 mm et pèse 9 g avec l'emballage, ce qui le rend idéal pour les appareils IoT compacts.
Compatibilité : Il est conçu pour les projets WisBlock et nécessite une carte de base WisBlock et un WisBlock Core comme unité de contrôle centrale.

Exemples d'applications :

Avec un WisBlock Core et un module LoRa, un traqueur GPS écoénergétique pour les réseaux Meshtastic peut être construit.
En association avec des capteurs environnementaux, le module peut être utilisé dans des enregistreurs IoT mobiles pour enregistrer des données de position et de capteur.
Pour les robots ou drones autonomes, il sert à la navigation précise et au suivi de trajectoire.
Pour les projets extérieurs comme Ass

Documentation :

Détails techniques :

Fabricant : RAKwireless
Référence fabricant : RAK12501
Puce GNSS : Quectel L76K
Constellations prises en charge : GPS, GLONASS, QZSS, BeiDou
Précision de positionnement : ±2,5 m (typique)
Précision de vitesse : ±0,1 m/s
Taux de mise à jour : 1 Hz
Démarrage à froid : 35 s, démarrage à chaud : 1 s
Communication : UART (série) via connecteur WisBlock
Tension d'alimentation : 2,8 – 4,3 V (typ. 3,3 V)
Consommation : 25 mA (acquisition), 18 mA (suivi), 7 µA (mode économie d'énergie)
Broches d'interface : VDD, GND, UART-TX/RX, WB_IO2 pour le contrôle de l'alimentation
Taille du module : 23 × 10 × 3 mm
Poids : 9 g
