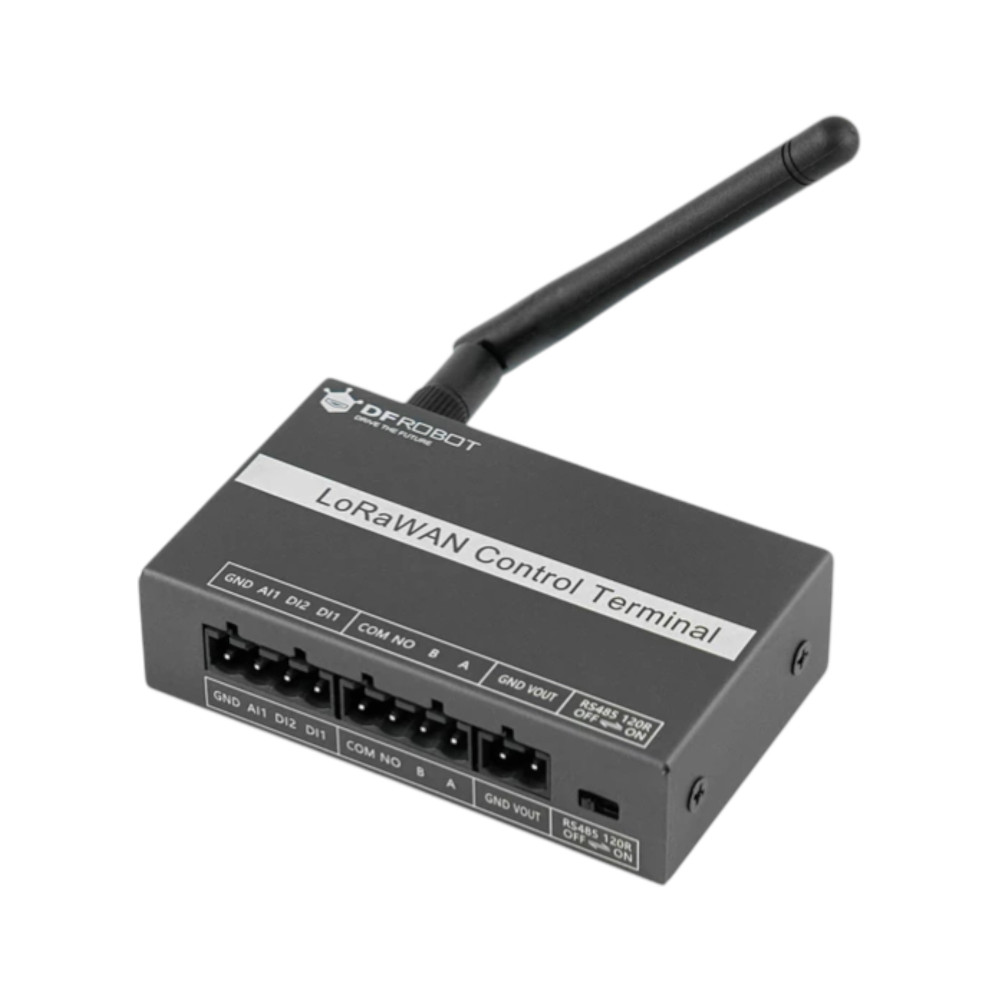

Terminal de contrôle IoT LoRaWAN 868 MHz

Le terminal de commande LoRaWAN de DFRobot pour la bande EU868 saisit des mesures, décide selon ses propres règles et commute un consommateur, le tout dans un appareil pour rail DIN ou à visser. Il lit des capteurs par RS485 (Modbus RTU), une entrée analogique 0 à 10 V et deux entrées numériques à isolation optique et commute par un relais à contact de fermeture. Les règles continuent de s'exécuter localement même si la liaison radio vers la passerelle est coupée. Il se configure par USB-C avec le DFRobot LoRaWAN Tool et fonctionne avec The Things Network et des passerelles personnelles.

Important : Les installations sur le réseau électrique ne doivent être effectuées que par des personnes qualifiées.


Accessoires recommandés :


Caractéristiques :

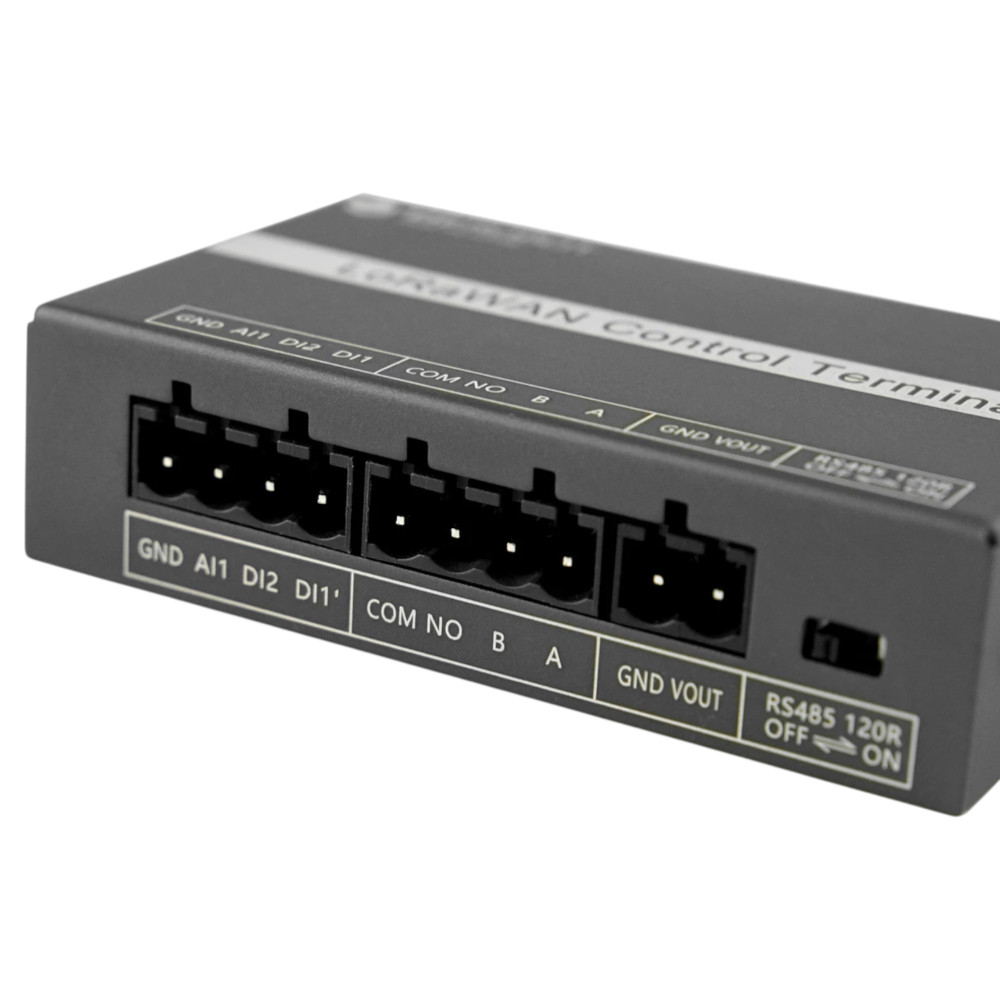

  • RS485 pour capteurs Modbus RTU, terminaison de 120 Ω par commutateur
  • Entrée analogique 0 à 10 V sur 15 bits
  • Deux entrées numériques avec optocoupleur pour 5 V à 24 V, par exemple comme compteur
  • Relais à contact de fermeture : 24 V DC 3 A ou 220 V AC 3 A
  • Sortie commutable VOUT avec la tension d'alimentation, par exemple pour des capteurs
  • Jusqu'à huit règles de commande locales avec chacune jusqu'à trois actions, aussi sans connexion réseau
  • LoRaWAN classe A et C, connexion par OTAA ou ABP
  • Montage sur rail DIN ou avec pattes

Exemples d'application :

  • Irrigation selon l'humidité du sol en agriculture
  • Serre avec mesure du climat et ventilation
  • Surveillance à distance de pression, température et débit sur des sites isolés
  • Lecture de compteurs d'énergie par Modbus

Documentation :


Données techniques :

  • Fabricant : DFRobot

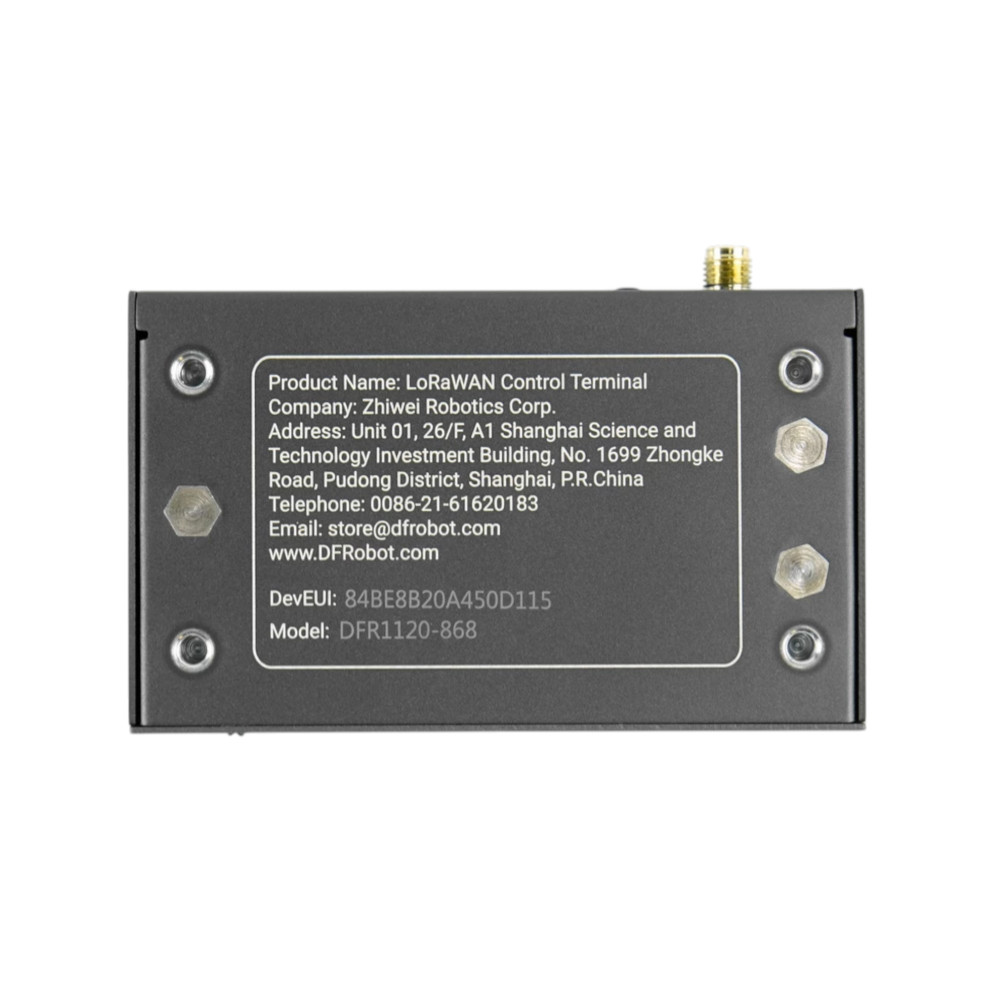

  • SKU fabricant : DFR1120-868
  • Alimentation : 12 V à 24 V DC
  • Bande de fréquences : 863 MHz à 870 MHz (EU868)
  • Puissance d'émission : 16 dBm
  • Sensibilité : -137 dBm (125 kHz, SF12)
  • LoRaWAN : classe A et C, OTAA et ABP
  • Entrée analogique : 1 × 0 V à 10 V, 15 bits
  • Entrées numériques : 2 × avec optocoupleur, 5 V à 24 V
  • RS485 : Modbus RTU, terminaison 120 Ω commutable
  • Relais : 1 × contact de fermeture, 24 V DC 3 A / 220 V AC 3 A
  • Sortie VOUT : égale à la tension d'alimentation, commutable
  • Règles locales : jusqu'à 8, chacune jusqu'à 3 actions

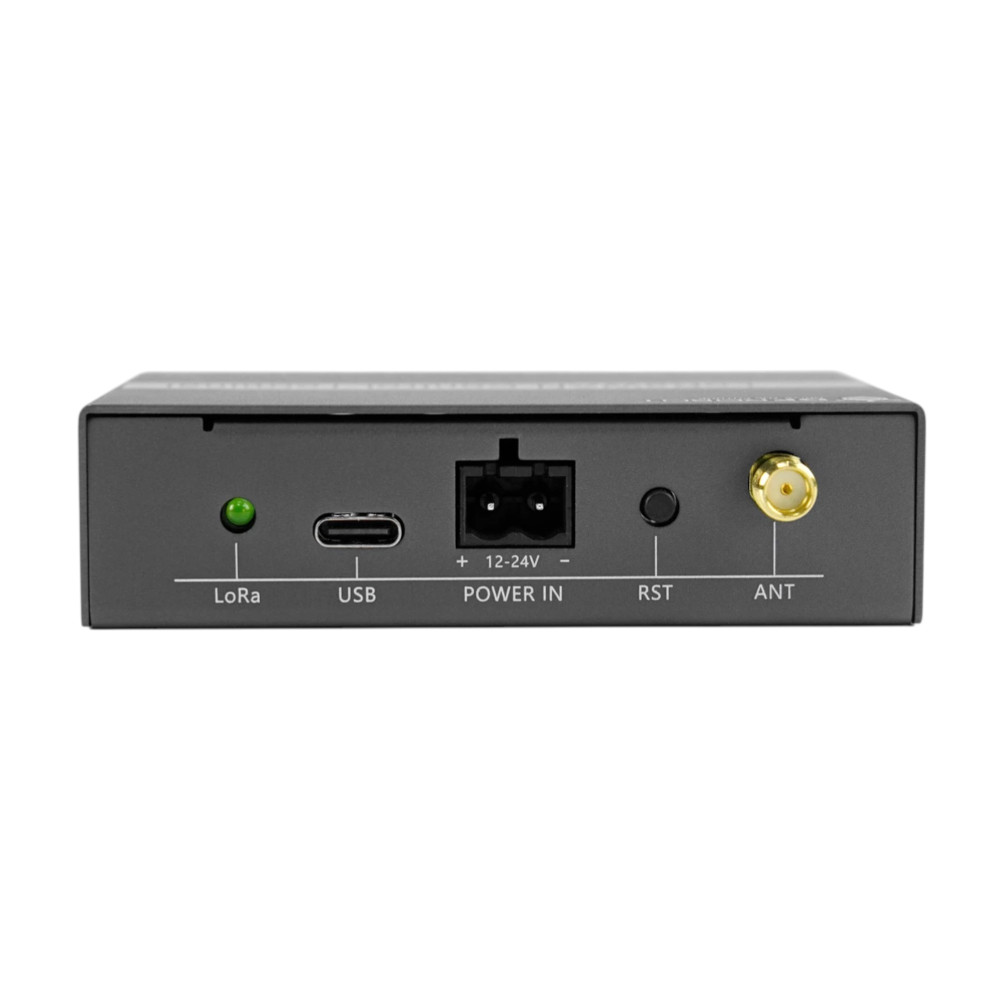

  • Configuration : DFRobot LoRaWAN Tool par USB-C
  • Température de service : -10 °C à 60 °C

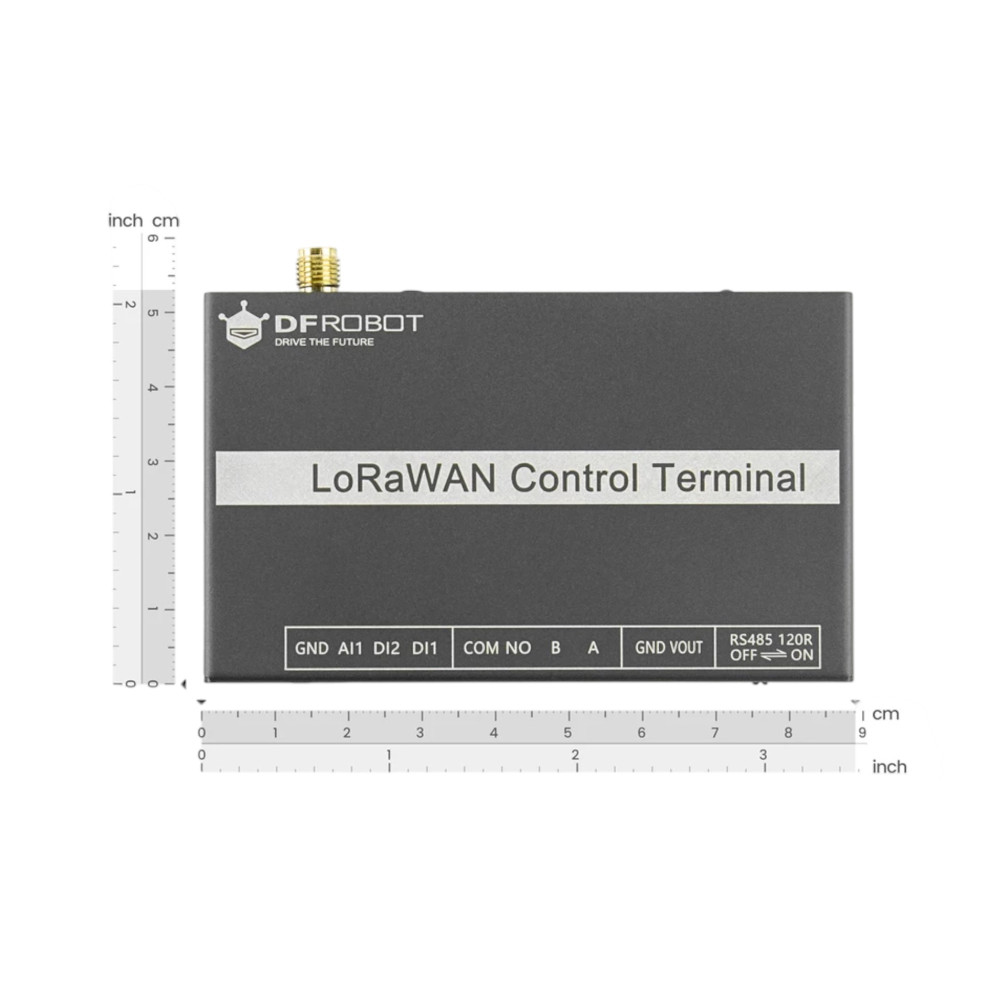

  • Dimensions : 89 × 53 × 24 mm sans bornes ni supports
  • Dimensions de l'emballage : 205 × 153 × 49 mm
  • Poids brut : 234 g

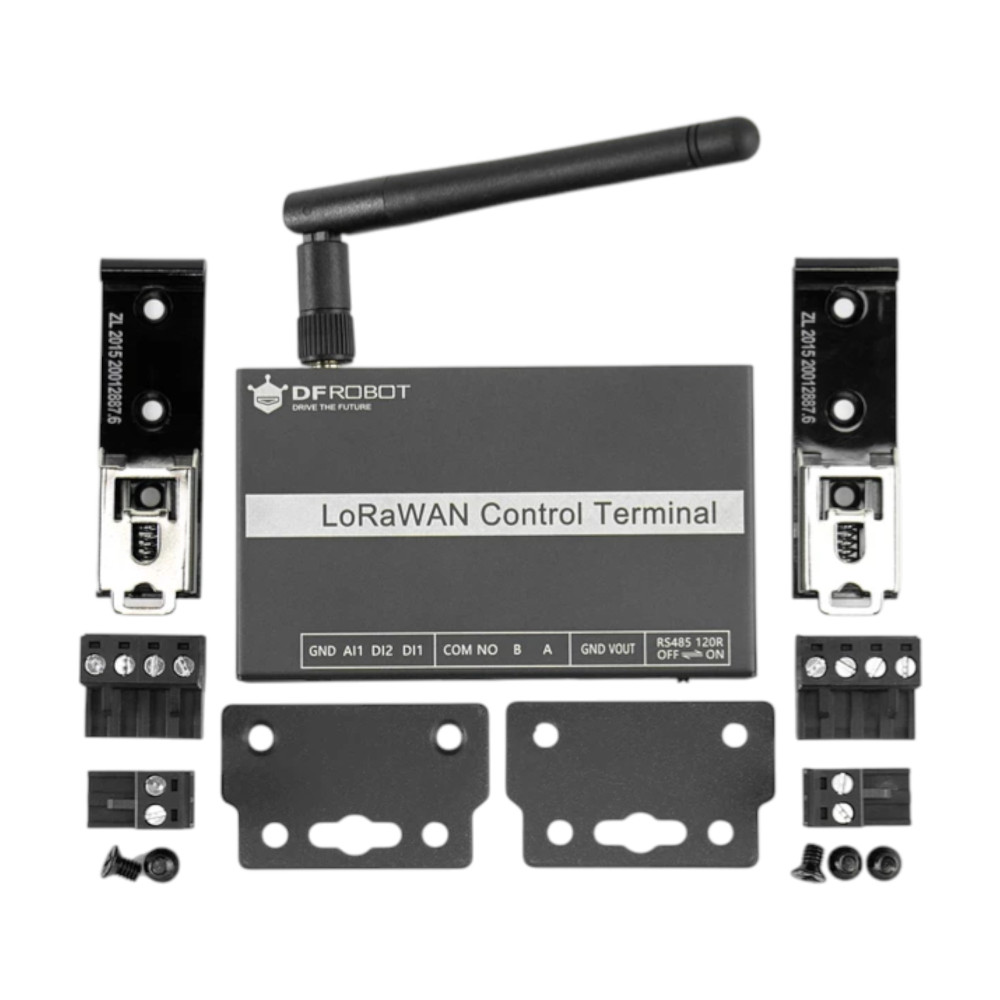

Contenu de la livraison :

  • 1× Terminal de commande LoRaWAN 868 MHz
  • 1× antenne caoutchouc
  • 2× patte de fixation
  • 2× clip pour rail DIN
  • 4× vis M4 × 6
  • 2× bornier enfichable 2 broches
  • 2× bornier enfichable 4 broches
