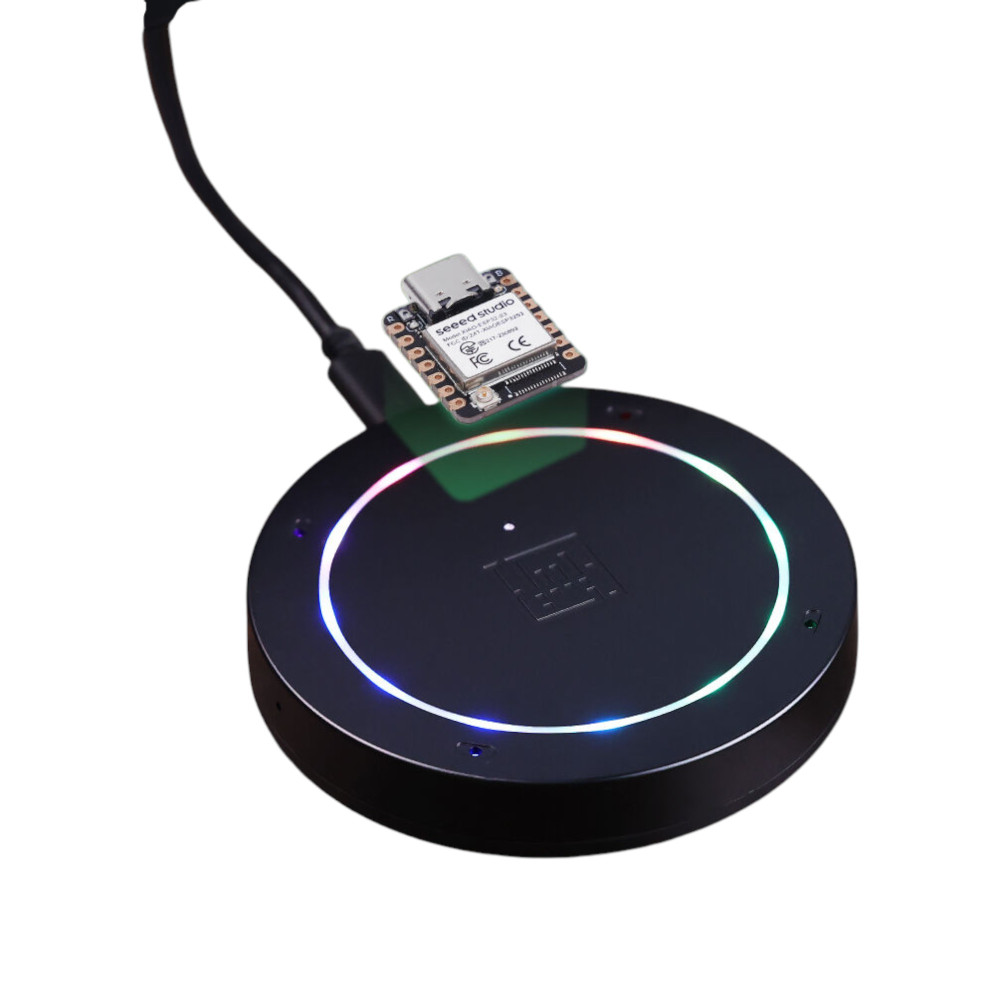

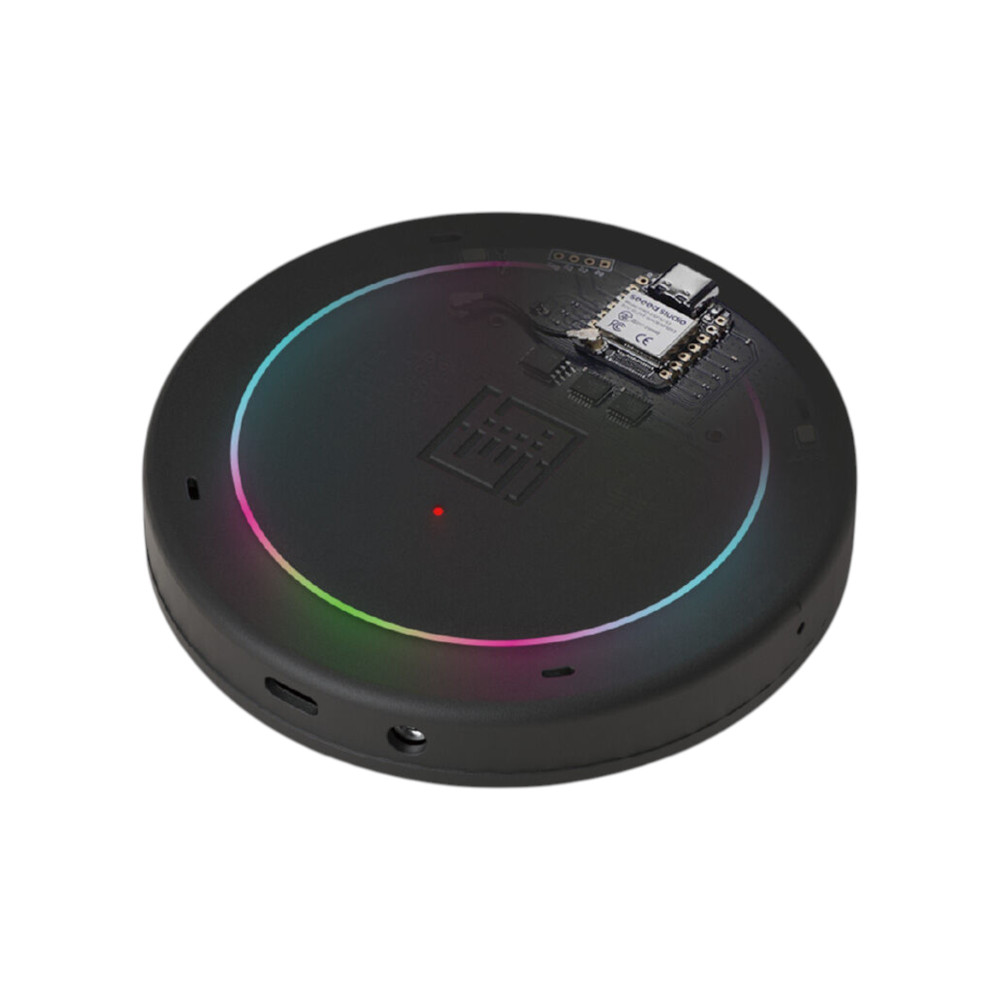

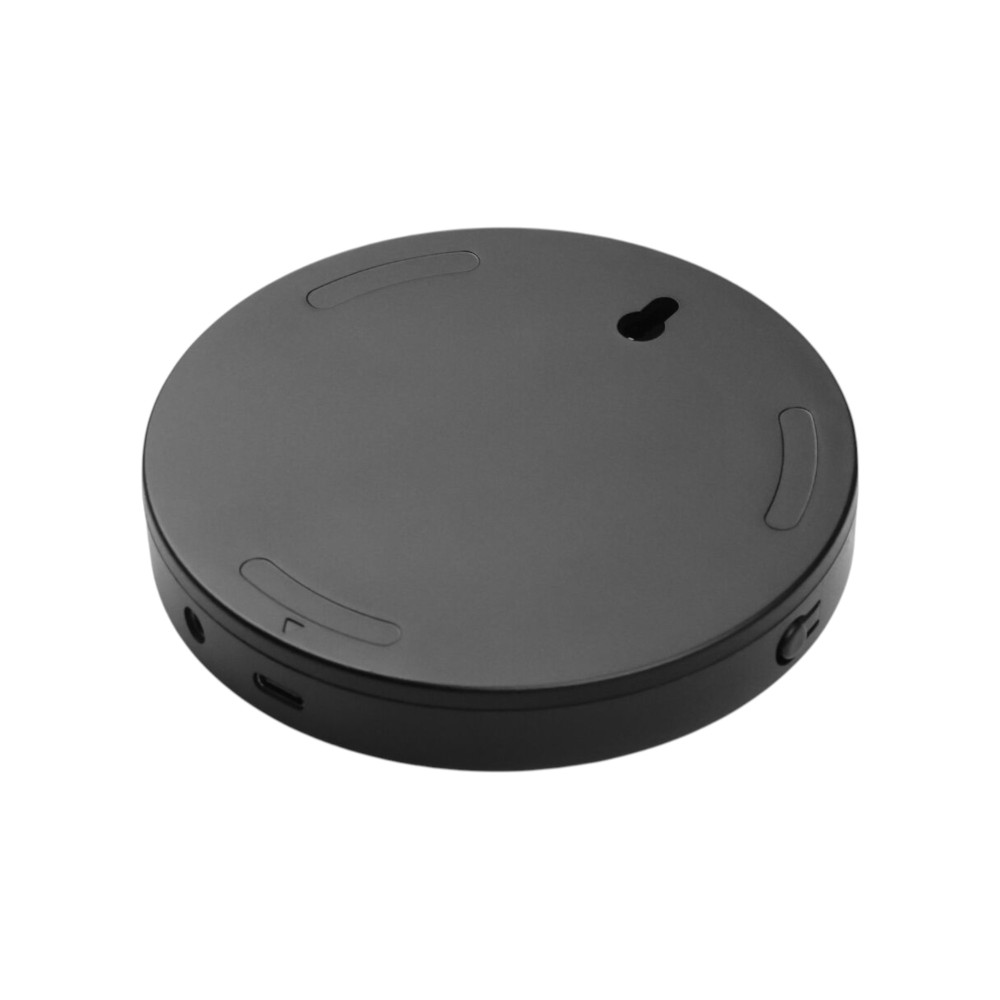

Seeed Studio ReSpeaker XVF3800 mit XIAO ESP32S3 und Gehäuse

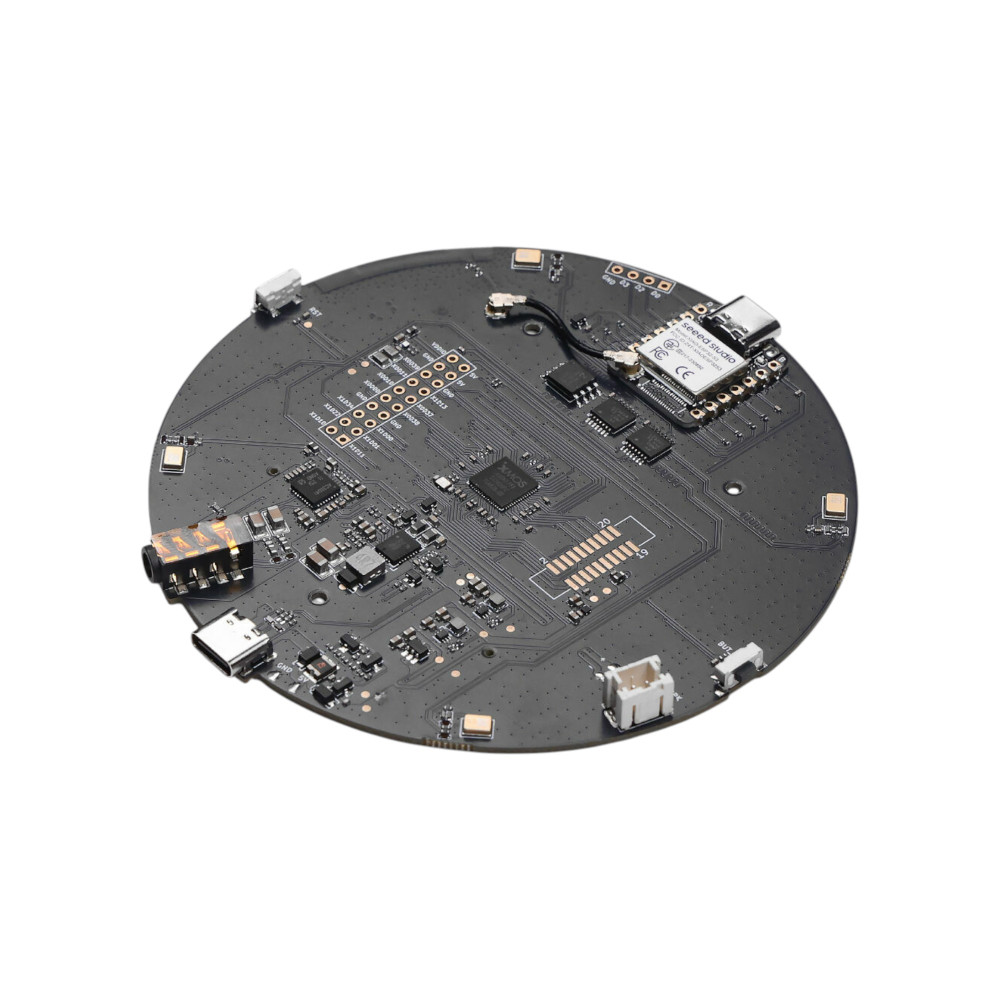

Das Seeed Studio ReSpeaker XVF3800 mit XIAO ESP32S3 und Gehäuse ist ein professionelles kreisförmiges 4-Mikrofon-Array, das auf dem XMOS XVF3800 Audioprozessor basiert. Die vier PDM-MEMS-Mikrofone sind in einem kreisförmigen Muster angeordnet und ermöglichen eine 360°-Spracherfassung im Fernfeld mit einer Reichweite von bis zu fünf Metern. Das Modul bietet fortschrittliche Audioverarbeitung mit Funktionen wie akustischer Echounterdrückung (AEC), Mehrstrahl-Beamforming, Nachhallunterdrückung, Richtungserkennung (DoA), DNN-basierter Rauschunterdrückung sowie einer automatischen Verstärkungsregelung (AGC) mit einem Dynamikbereich von 60 dB. Das Board unterstützt zwei Betriebsmodi: einen USB-Plug-and-Play-Modus für die direkte Verbindung mit einem PC und einen INT-Device-Modus (I2S) für die Integration in eingebettete Systeme. Der Wechsel zwischen den Modi erfolgt über einen Firmware-Wechsel per USB oder I2C-Befehle. Zur visuellen Rückmeldung sind 12 individuell ansteuerbare WS2812-RGB-LEDs verbaut, die Gerätezustände und Sprachaktivität anzeigen. Ein Audio-Codec vom Typ TLV320AIC3104 übernimmt die Audiokonvertierung, während ein 3,5-mm-Klinkenanschluss und ein JST-Lautsprecheranschluss für die Audioausgabe zur Verfügung stehen. Der integrierte XIAO ESP32S3 bietet Stereo-I2S-Ein- und -Ausgänge, eine I2C-Schnittstelle zur Konfiguration der XVF3800-Parameter sowie eine integrierte WLAN-Antenne auf der Platine. Eine eindeutige Geräte-Seriennummer ermöglicht die Identifikation und Verwaltung in Multi-Device-Szenarien. Das System ist kompatibel mit USB-Hosts unter Windows, macOS und Raspberry Pi OS sowie mit I2S-Hosts wie der XIAO-Serie, ESP32 und Arduino.

Empfohlenes Zubehör:

• Lautsprecher 4Ohm 3W 40mm
• Lautsprecher 4Ohm 3W 50mm
• SparkFun MAX98357A I2S Audio Breakout

Eigenschaften:

• Vier PDM-MEMS-Mikrofone in kreisförmiger Anordnung ermöglichen eine 360°-Fernfeld-Spracherfassung bis zu fünf Metern.
• Der XMOS XVF3800 Audioprozessor bietet AEC, Beamforming, Nachhallunterdrückung, DoA-Erkennung und DNN-basierte Rauschunterdrückung.
• Zwei Betriebsmodi (USB-Plug-and-Play und I2S-INT-Device) erlauben den flexiblen Einsatz an PCs und eingebetteten Systemen.
• 12 individuell ansteuerbare WS2812-RGB-LEDs liefern visuelle Rückmeldung zu Gerätezustand und Sprachaktivität.
• Der integrierte XIAO ESP32S3 stellt I2S, I2C und eine WLAN-Antenne auf der Platine bereit.
• Eine eindeutige Geräte-Seriennummer unterstützt die Identifikation und Verwaltung mehrerer Geräte in einem Netzwerk.

Anwendungsbeispiele:

• Sprachsteuerung für Smart-Home-Systeme mit Fernfeld-Spracherkennung
• Konferenz- und Meetinglösung mit Echounterdrückung und Rauschunterdrückung
• Sprachassistent-Prototyp auf Basis von Raspberry Pi oder ESP32
• Robotik-Projekt mit Richtungserkennung der Schallquelle
• Audio-Streaming und -Aufnahme über I2S-Schnittstelle in eingebetteten Systemen

Dokumentation:

• Hersteller Webseite
• Edit this page
• Arduino Audio Tools library
• reSpeaker XVF3800 Control with Python
• Playback & Recording

Technische Daten:

Hersteller: Seeed Studio

Hersteller SKU: 114993702

Audioprozessor: XMOS XVF3800

Mikrocontroller: XIAO ESP32S3

Audio-Codec: TLV320AIC3104

Mikrofone: 4× PDM-MEMS in kreisförmiger Anordnung

Spracherfassungsreichweite: bis zu 5 m (360°)

Audioverarbeitung: AEC, Beamforming, Nachhallunterdrückung, DoA, DNN-Rauschunterdrückung, AGC (60 dB)

RGB-LEDs: 12× WS2812 (individuell ansteuerbar)

Betriebsmodi: USB (Plug-and-Play) / INT-Device (I2S)

USB-Standard: USB Audio Class 2.0

Anschlüsse: USB-Typ-C, 3,5-mm-Klinke, JST-Lautsprecheranschluss (5 W)

Schnittstellen: I2S, I2C

Konnektivität: WLAN (integrierte PCB-Antenne)

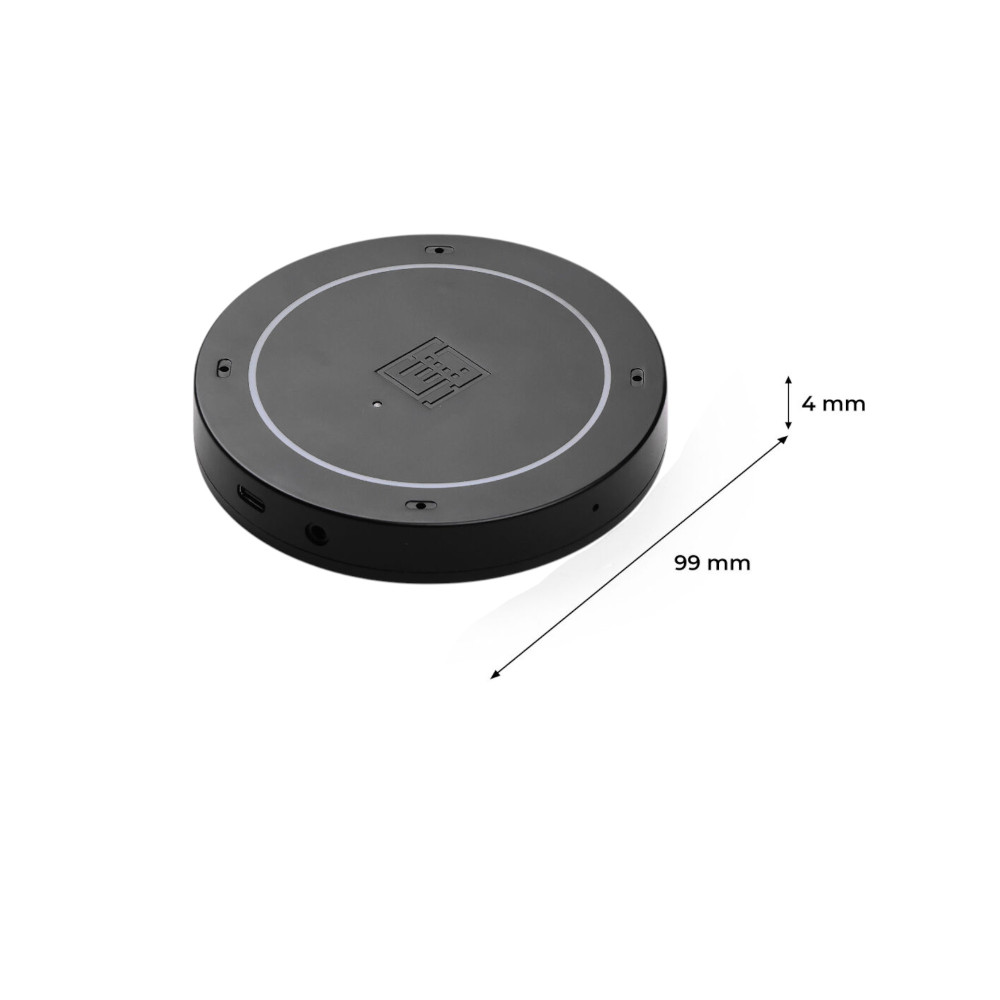

Verpackungsabmessungen: 143 × 130 × 43 mm

Bruttogewicht: 153 g

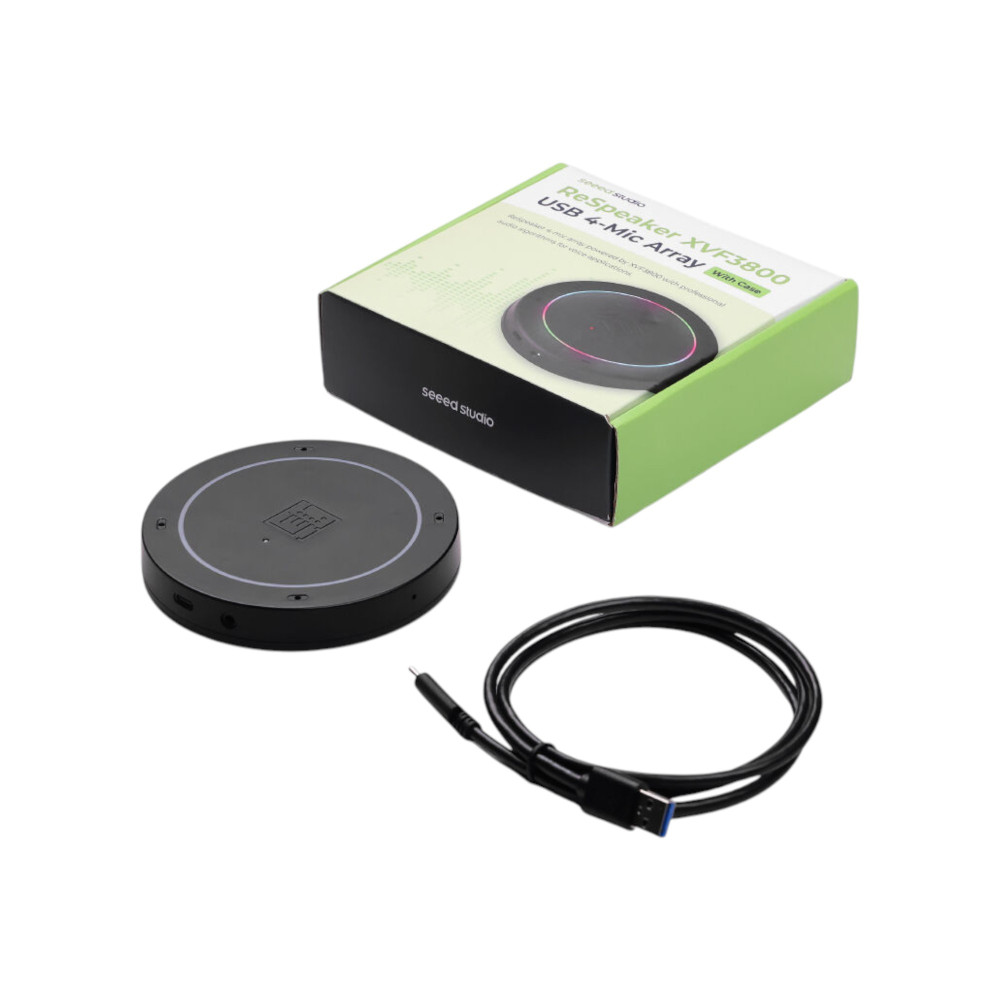

Lieferumfang:

• 1× Seeed Studio ReSpeaker XVF3800 mit XIAO ESP32S3 und Gehäuse
