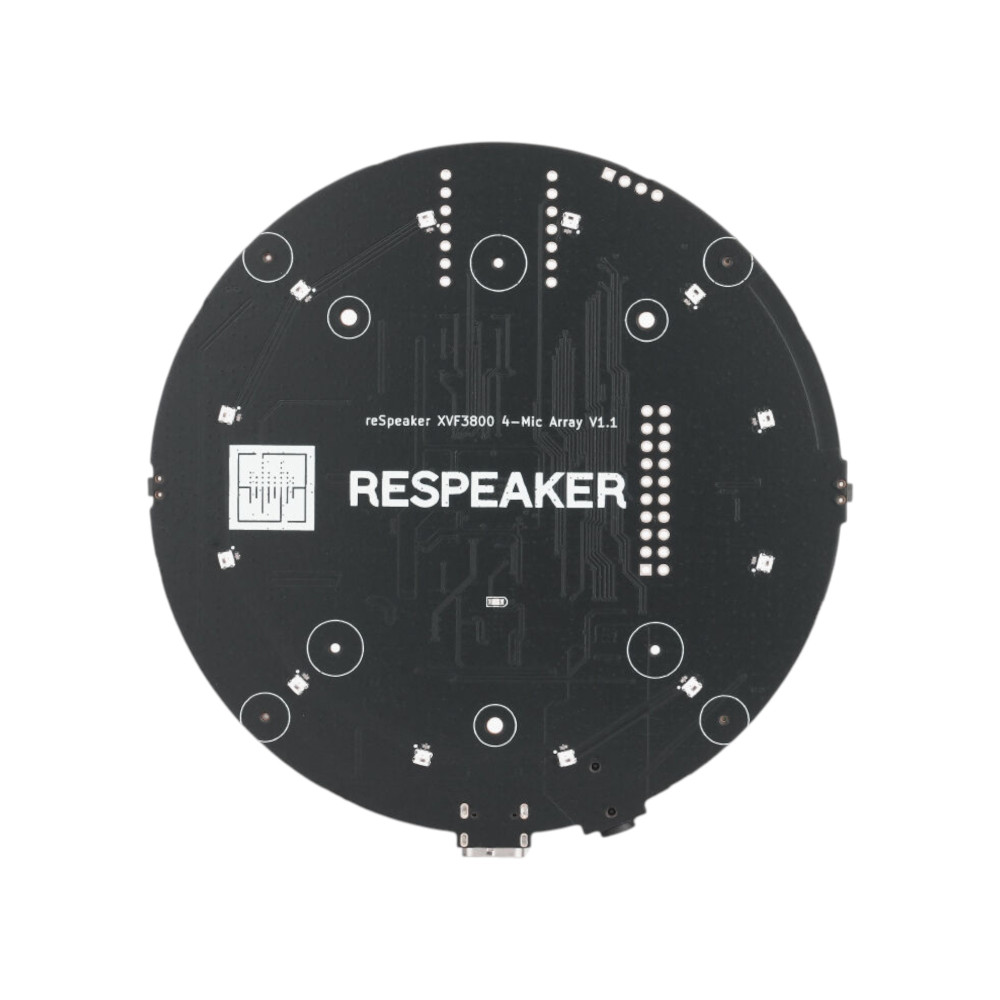

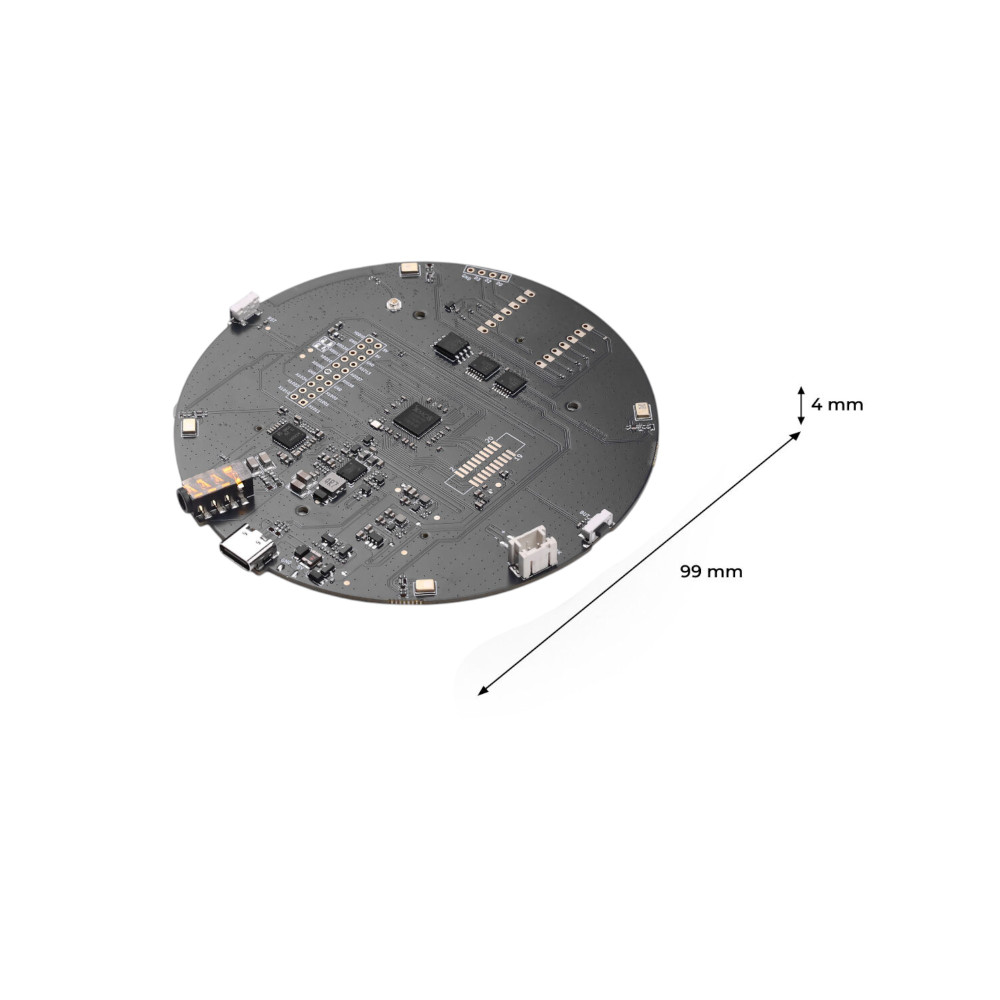

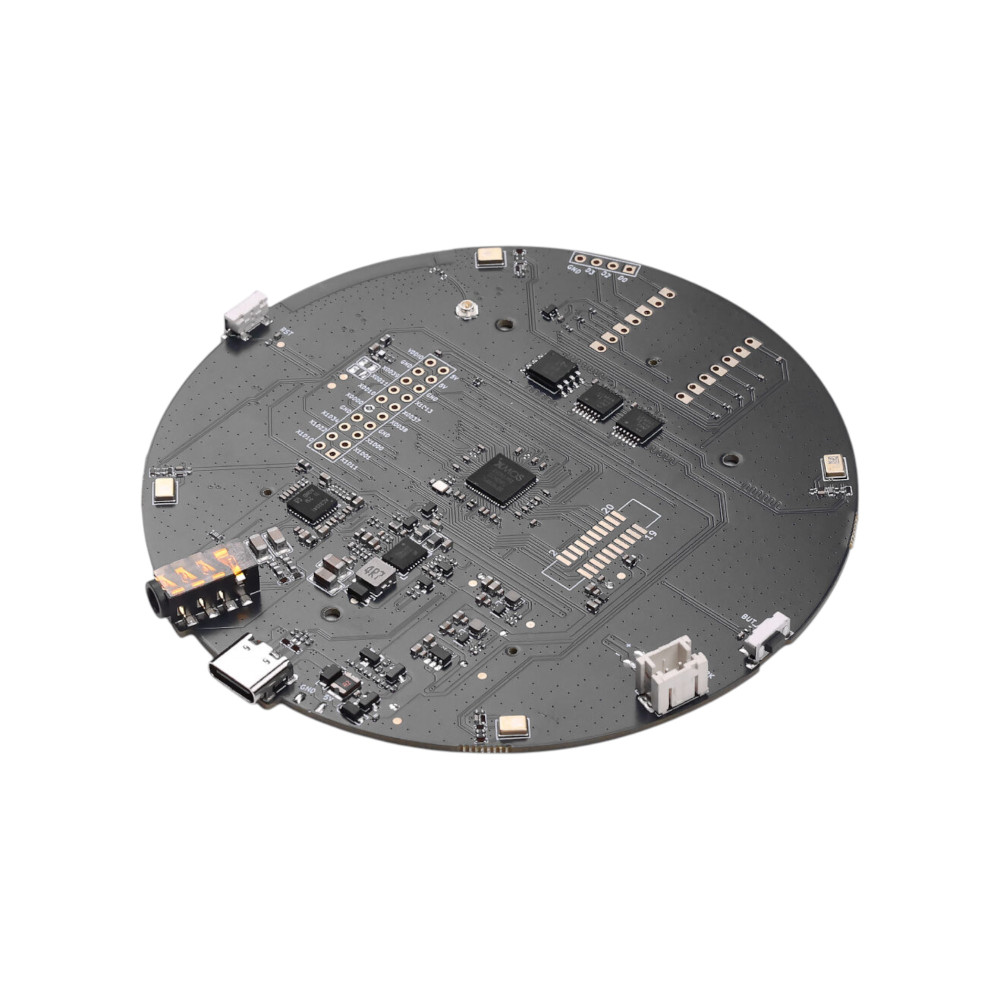

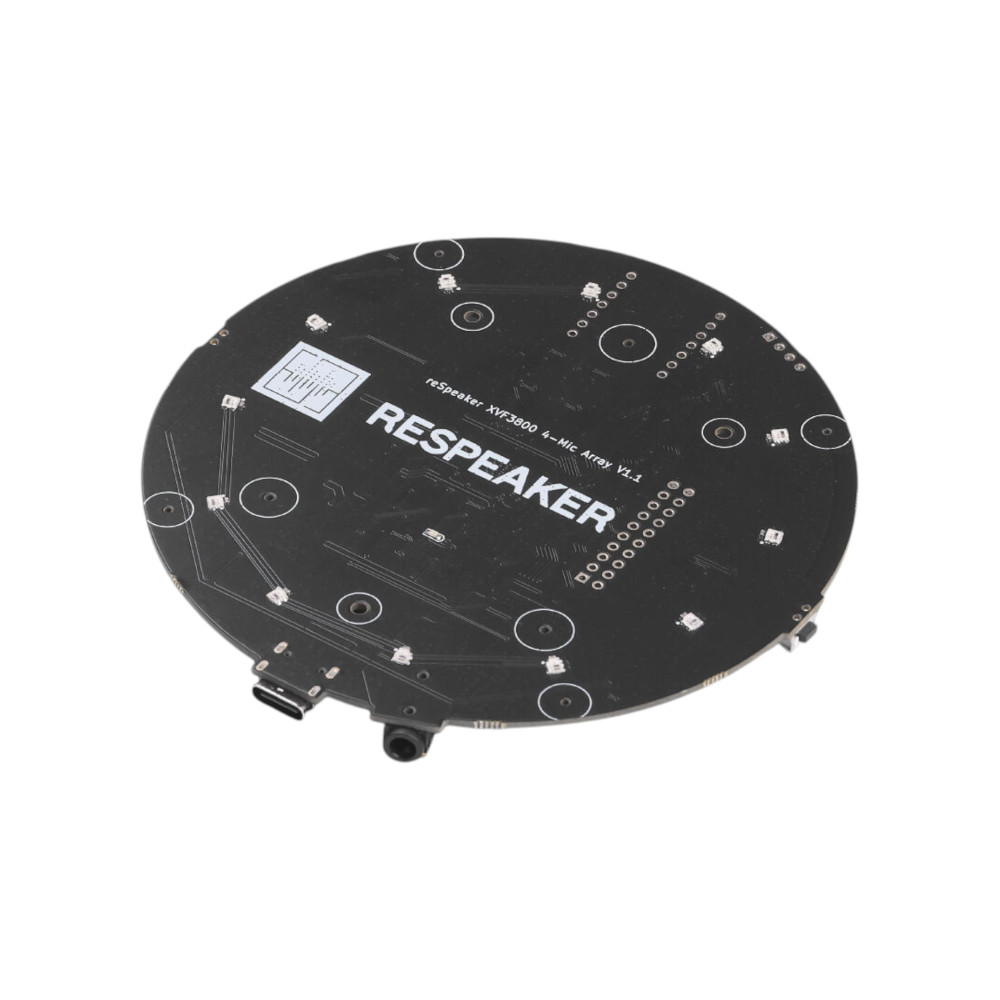

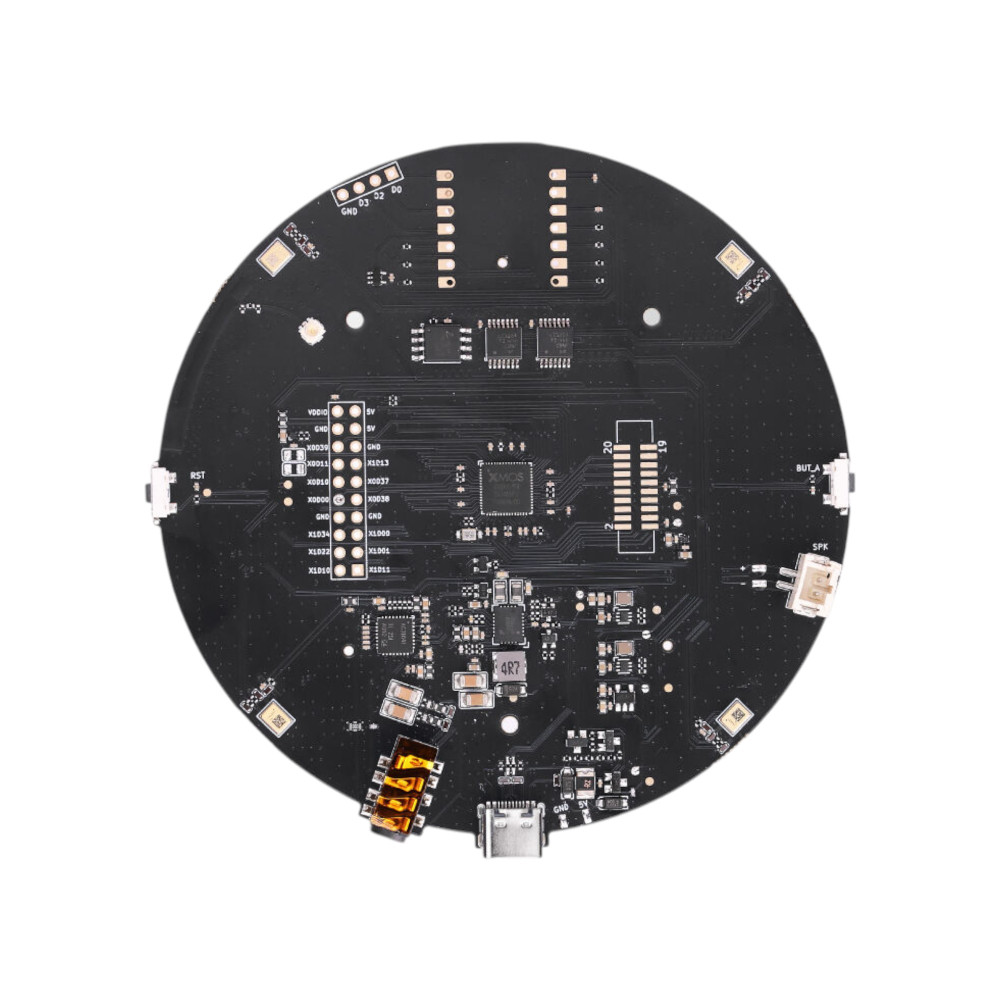

Seeed Studio ReSpeaker XVF3800 USB Mikrofon Array

Das Seeed Studio ReSpeaker XVF3800 USB Mikrofon Array ist ein professionelles 4-Mikrofon-Array in kreisförmiger Anordnung, das auf dem XMOS XVF3800 Audioprozessor basiert. Es ermöglicht eine 360°-Spracherfassung im Fernfeld mit einer Reichweite von bis zu 5 Metern. Das Array verfügt über fortschrittliche Audioverarbeitungsfunktionen wie akustische Echounterdrückung (AEC), Mehrstrahl-Beamforming, Nachhallunterdrückung, Richtungserkennung (DoA), DNN-basierte Rauschunterdrückung sowie eine automatische Verstärkungsregelung (AGC) mit einem Dynamikbereich von 60 dB. Das Board bietet zwei Betriebsmodi: einen USB-Plug-and-Play-Modus für die direkte Verbindung mit PCs und einen INT-Device-Modus (I2S) zur Integration in eingebettete Systeme. Zwölf individuell ansteuerbare WS2812-RGB-LEDs liefern visuelles Feedback zu Gerätestatus und Sprachaktivität. Eine Stummschalttaste ermöglicht das sofortige Deaktivieren der Mikrofonaufnahme, wobei eine rote LED den Mute-Status anzeigt. Als Audioausgänge stehen ein 3,5-mm-Klinkenstecker für Kopfhörer oder Aktivlautsprecher sowie ein JST-Anschluss für einen verstärkten Lautsprecher mit bis zu 5 W zur Verfügung. Der integrierte Audio-Codec TLV320AIC3104 übernimmt die Audiowandlung, während ein LM48511 Class-D-Verstärker den Lautsprecherausgang antreibt. Das Gerät ist kompatibel mit Windows, macOS, Raspberry Pi OS sowie mit Mikrocontroller-Hosts wie der XIAO-Serie, ESP32 und Arduino über I2S und I2C. Eine eindeutige Geräte-Seriennummer ermöglicht die Identifikation und Verwaltung in Multi-Device-Setups. Die Firmware kann über USB DFU aktualisiert werden, und es stehen verschiedene Firmware-Varianten für USB-, I2S- und Home-Assistant-Anwendungen zur Verfügung.

Empfohlenes Zubehör:

• 5W 4Ohm Lautsprecher in Kunststoffgehäuse
• 2W 8Ohm Lautsprecher in Gehäuse (B)

Eigenschaften:

• Vier PDM-MEMS-Mikrofone in kreisförmiger Anordnung ermöglichen eine 360°-Spracherfassung im Fernfeld bis zu 5 Metern.
• Der XMOS XVF3800 Prozessor bietet AEC, Beamforming, Nachhallunterdrückung, DoA-Erkennung und DNN-basierte Rauschunterdrückung.
• Zwei Betriebsmodi erlauben sowohl USB-Plug-and-Play als auch I2S-Integration mit eingebetteten Systemen.
• Zwölf individuell steuerbare WS2812-RGB-LEDs zeigen Gerätestatus und Sprachaktivität visuell an.
• Eine eingebaute Stummschalttaste deaktiviert die Mikrofonaufnahme und signalisiert den Status über eine rote LED.
• Die eindeutige Geräte-Seriennummer unterstützt Multi-Device-Deployments und erweiterte Geräteverwaltung.

Anwendungsbeispiele:

• Sprachsteuerung und Spracherkennung in Smart-Home-Systemen mit Home Assistant
• Konferenz- und Freisprechlösung für Videokonferenzen am PC oder Raspberry Pi
• Sprachassistenten-Entwicklung mit Richtungserkennung und Fernfeld-Audioerfassung
• Eingebettete Sprachverarbeitung in Robotik- und IoT-Projekten über I2S-Schnittstelle
• Akustische Überwachung und Sprachaktivitätserkennung in Forschungsanwendungen

Dokumentation:

• Hersteller Webseite
• Github Link
• here
• Python Control Directory
• https://github.com/respeaker/respeaker-console/releases
• Anleitung

Technische Daten:

Hersteller: Seeed Studio

Hersteller SKU: 101991441

Audioprozessor: XMOS XVF3800

Audio-Codec: TLV320AIC3104

Verstärker: LM48511 (Class D)

Mikrofone: 4× PDM MEMS in kreisförmiger Anordnung

Reichweite Spracherfassung: bis zu 5 m (360°)

Audioverarbeitung: AEC, Beamforming, Nachhallunterdrückung, DoA, DNN-Rauschunterdrückung, AGC (60 dB)

RGB-LEDs: 12× WS2812 (individuell ansteuerbar)

USB-Standard: USB Audio Class 2.0

Anschluss: USB Typ-C (Stromversorgung und Daten)

Audioausgang: 3,5-mm-Klinkenbuchse, JST-Lautsprecheranschluss (bis 5 W)

Schnittstellen: I2C, I2S

Betriebsmodi: USB-Modus, INT-Device-Modus (I2S)

Kompatibilität: Windows, macOS, Raspberry Pi OS, XIAO-Serie, ESP32, Arduino

Verpackungsabmessungen: 145 × 132 × 21 mm

Bruttogewicht: 70 g

Lieferumfang:

• 1× Seeed Studio ReSpeaker XVF3800 USB Mikrofon Array
