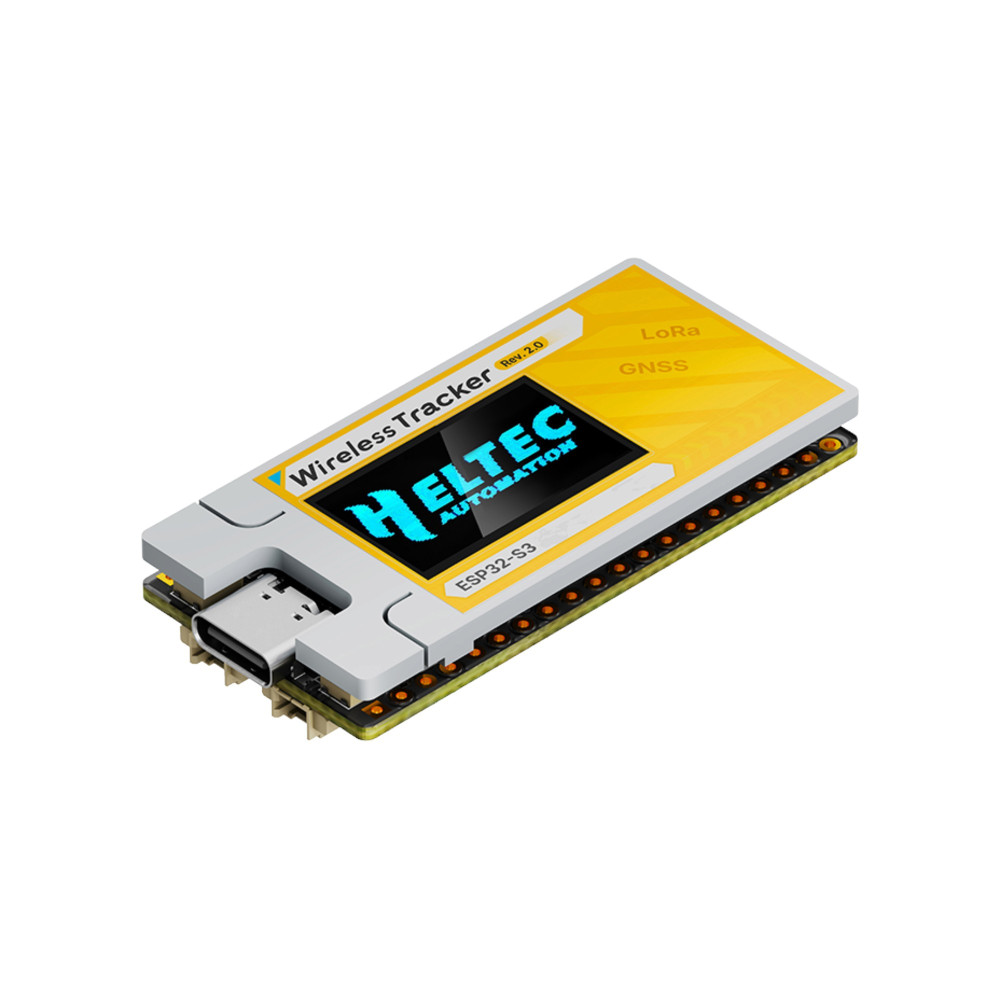

Heltec Wireless Tracker V2 ESP32-S3 LoRa GPS 868MHz

Der Heltec Wireless Tracker V2 ist ein kompaktes Entwicklungsboard, das auf dem ESP32-S3FN8 Mikrocontroller basiert und die Kommunikationsstandards Wi-Fi, Bluetooth, LoRa sowie GNSS in einem einzigen Gerät vereint. Als LoRa-Chip kommt der SX1262 zum Einsatz, während der UC6580 GNSS-Chip die Satellitennavigation übernimmt. Dank eines integrierten Leistungsverstärkers erreicht das Board eine maximale Sendeleistung von 28±1 dBm, wobei der LNA bei Bedarf umgangen werden kann, ohne die Empfangsleistung zu beeinträchtigen. Die maximale Empfangsempfindlichkeit liegt bei -134 dBm. Das GNSS-Modul unterstützt die Mehrfachsystem-Positionierung über GPS, GLONASS, BDS (BeiDou), Galileo, NAVIC und QZSS. Für die 2.4-GHz- und GNSS-Antennen kommen standardmässig LDS-Antennen zum Einsatz, was die Baugrösse des Geräts deutlich reduziert. Das Board verfügt über ein integriertes Lithium-Batterie-Managementsystem mit Lade- und Entladeverwaltung, Überladeschutz, Batteriestandserkennung sowie automatischer Umschaltung zwischen USB- und Batteriebetrieb. Die USB-C-Schnittstelle bietet umfassende Spannungsregelung, ESD-Schutz, Kurzschlussschutz und HF-Abschirmung. Der Wireless Tracker V2 ist kompatibel mit Meshtastic, MeshCore und LoRaWAN und unterstützt das Arduino-Entwicklungsframework sowie ESP32-IDF, PlatformIO und MicroPython. Zusätzlich stehen Anschlüsse für eine externe LoRa-Antenne (IPEX 1.0), eine externe GNSS-Antenne (IPEX 1.0), ein Solarpanel (SH1.25) sowie 2×18 Header-Pins mit 2.54 mm Raster zur Verfügung.

Eigenschaften:

• Dreifachkommunikation über Wi-Fi, Bluetooth LE und LoRa ermöglicht vielseitige Konnektivität in einem einzigen Board.
• Der integrierte Leistungsverstärker erreicht eine maximale Sendeleistung von 28±1 dBm für grosse Reichweiten.
• Das GNSS-Modul unterstützt sechs Satellitensysteme für eine präzise Mehrfachsystem-Positionierung.
• LDS-Antennen für 2.4 GHz und GNSS sind direkt auf dem Board integriert und reduzieren die Baugrösse erheblich.
• Das integrierte Batteriemanagementsystem ermöglicht den mobilen Betrieb mit Lithium-Akkus und optionalem Solarpanel.
• Die Kompatibilität mit Meshtastic, MeshCore und LoRaWAN erlaubt den Einsatz in verschiedenen Mesh- und IoT-Netzwerken.

Anwendungsbeispiele:

• Aufbau eines Meshtastic-Mesh-Netzwerks für netzunabhängige Kommunikation in abgelegenen Gebieten.
• GPS-basiertes Asset-Tracking zur Standortüberwachung von Fahrzeugen oder Ausrüstung.
• Personenortung bei Outdoor-Aktivitäten wie Wandern oder Bergsteigen.
• Prototyping von LoRaWAN-Sensorknoten für IoT-Anwendungen in der Umweltüberwachung.
• Mobiler Mesh-Knoten mit Solarbetrieb für autarke Langzeiteinsätze.

Dokumentation:

• Datenblatt
• User Manual Document

Technische Daten:

• Hersteller: Heltec
• Hersteller SKU: Wireless Tracker V2
• MCU: ESP32-S3FN8 (Xtensa 32-bit LX7 Dual-Core)
• LoRa-Chip: SX1262
• GNSS-Chip: UC6580
• LoRa-Frequenzbereich: 863~928 MHz
• Maximale Sendeleistung: 28±1 dBm
• Maximale Empfangsempfindlichkeit: -134 dBm
• Wi-Fi: 802.11 b/g/n, bis 150 Mbps
• Bluetooth: Bluetooth 5, Bluetooth Mesh
• GNSS-Systeme: GPS, GLONASS, BDS, Galileo, NAVIC, QZSS
• Hardware-Ressourcen: 7× ADC1, 2× ADC2, 7× Touch, 3× UART, 2× I2C, 2× SPI
• Schnittstellen: USB-C, 2× SH1.25 Lithium-Batterie-Anschluss, 1× SH1.25 Solarpanel-Anschluss, LoRa-Antennenanschluss (IPEX 1.0), GNSS-Antennenanschluss (IPEX 1.0), 2×18 Header-Pins (2.54 mm)
• Betriebsspannung Batterie: 3.7 V (3 V – 4.2 V)
• Betriebstemperatur: -20 bis 70 °C
• Produktabmessungen: 52.00 × 25.40 × 10.26 mm
• Verpackungsabmessungen: 65 × 65 × 25 mm
• Bruttogewicht: 30 g

Lieferumfang:

• 1× Heltec Wireless Tracker V2 ESP32-S3 LoRa GPS 868MHz
• 1× LoRa-Antenne
• 1× SH1.25×2 Batteriestecker
• 2× Pin-Header
