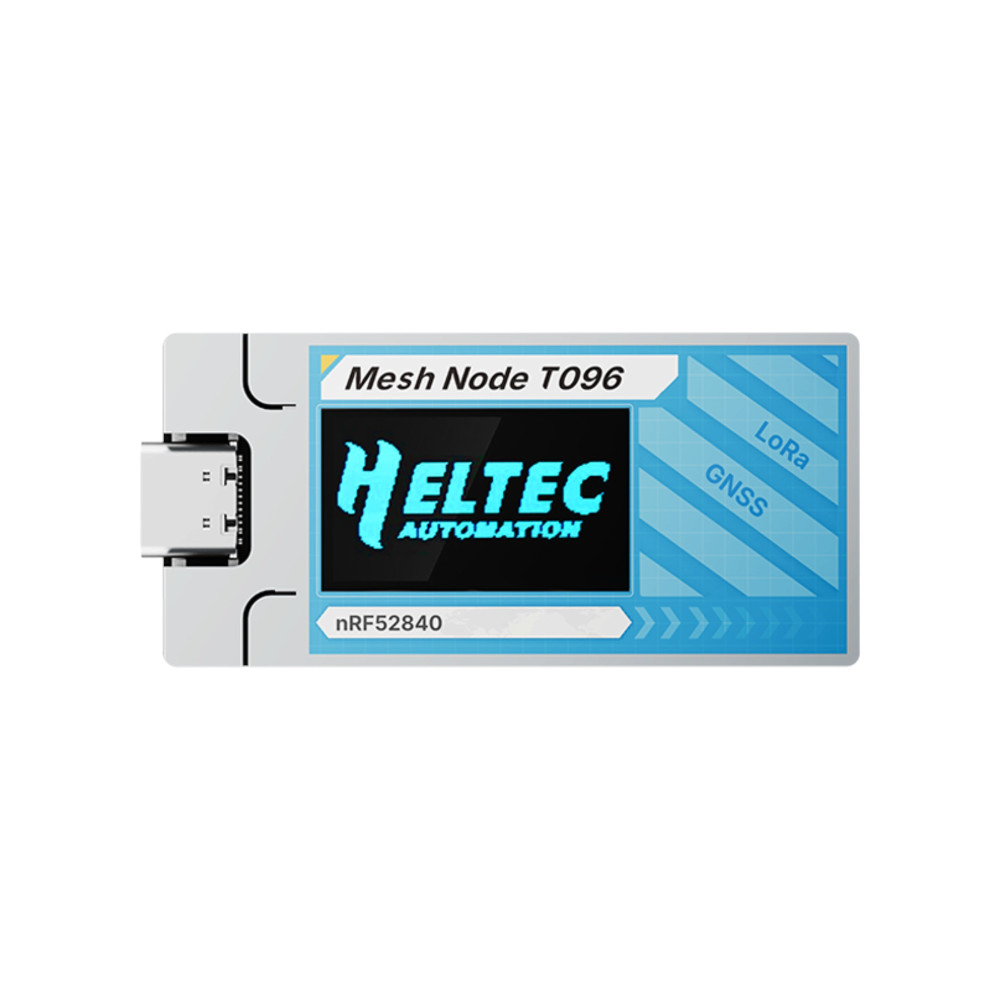

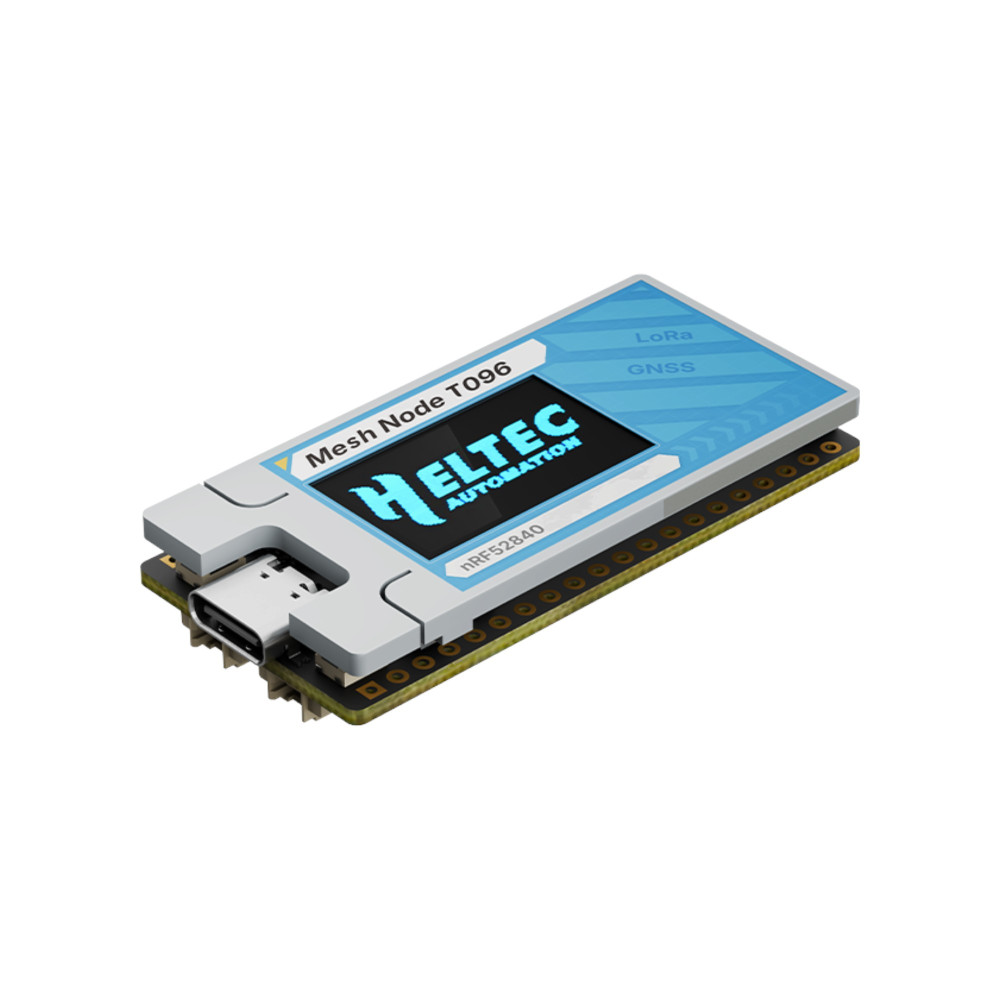

Heltec Mesh Node T096 LoRa 863-870MHz

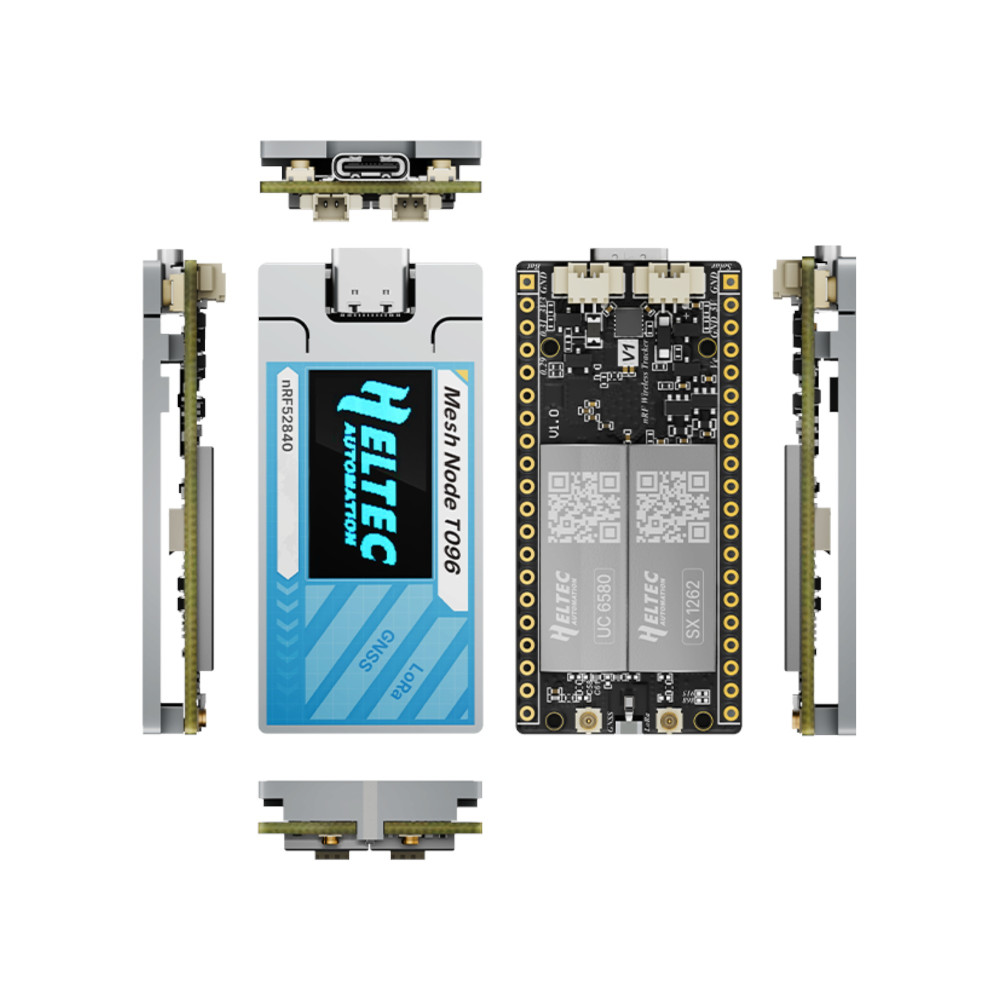

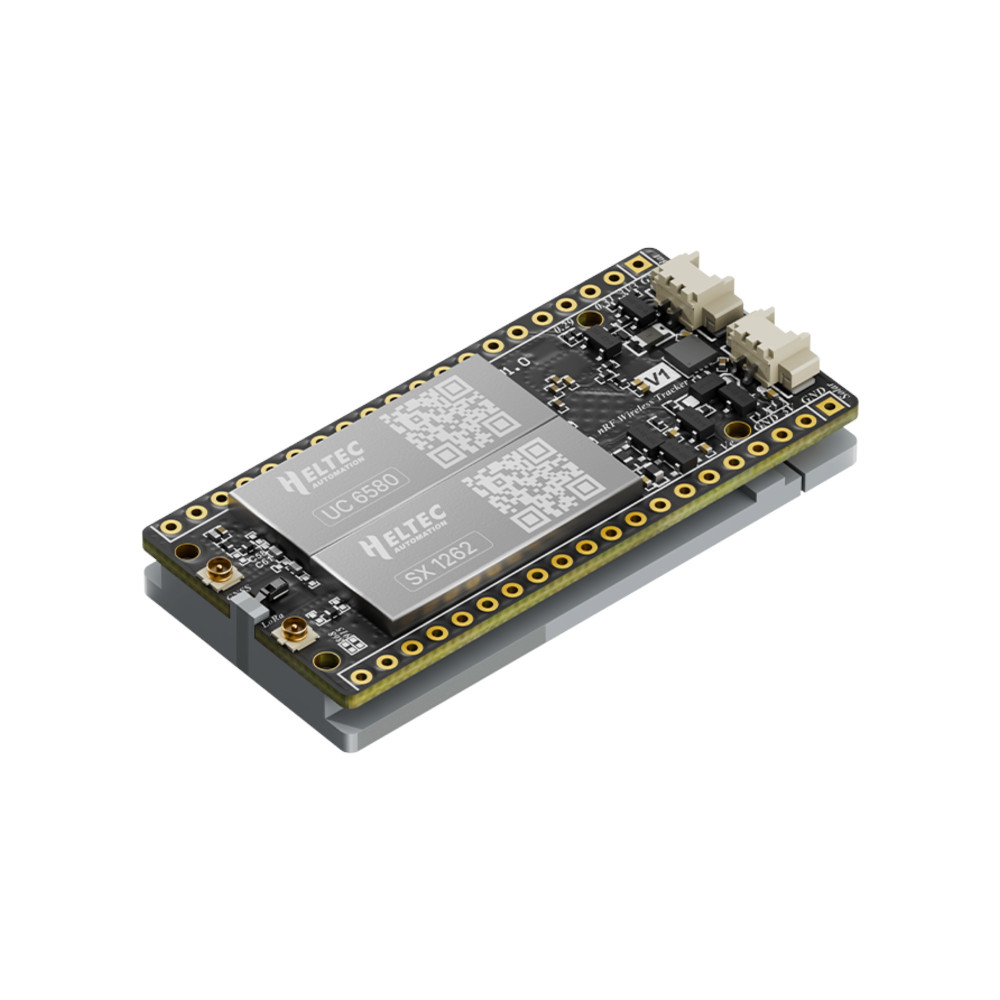

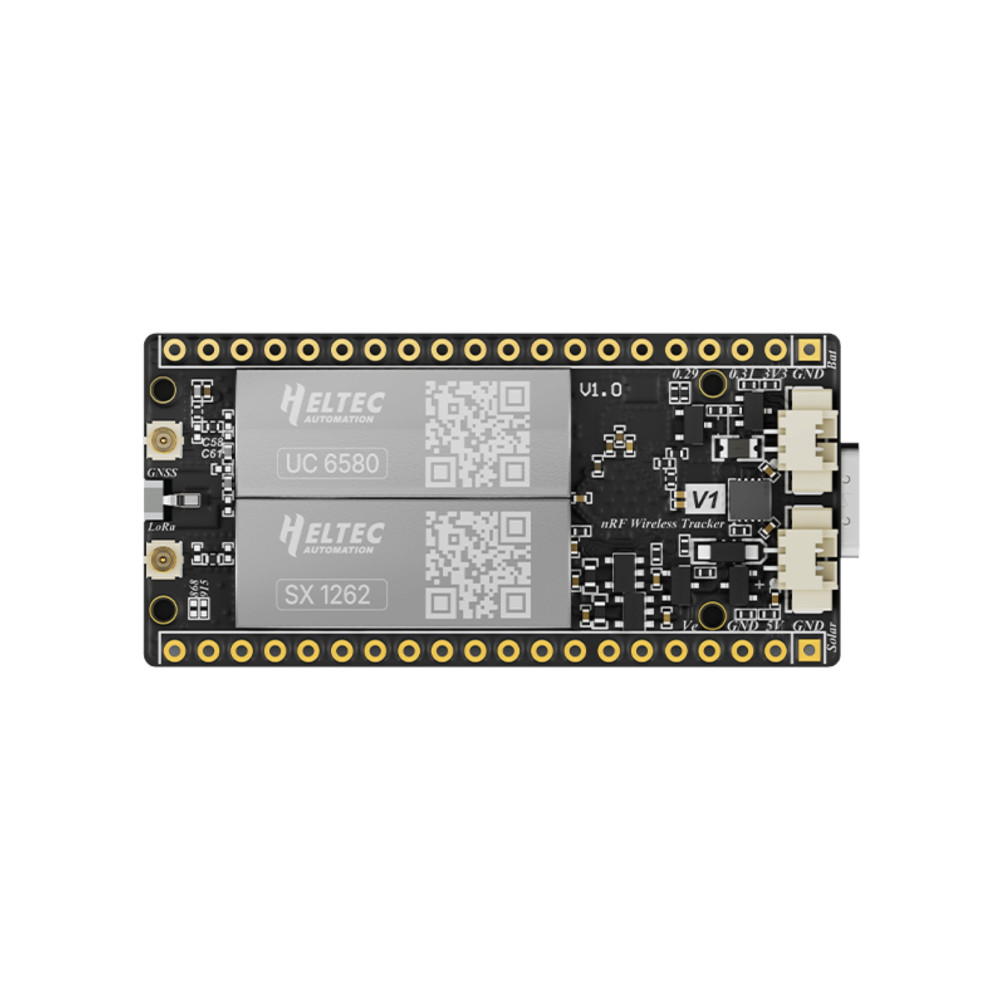

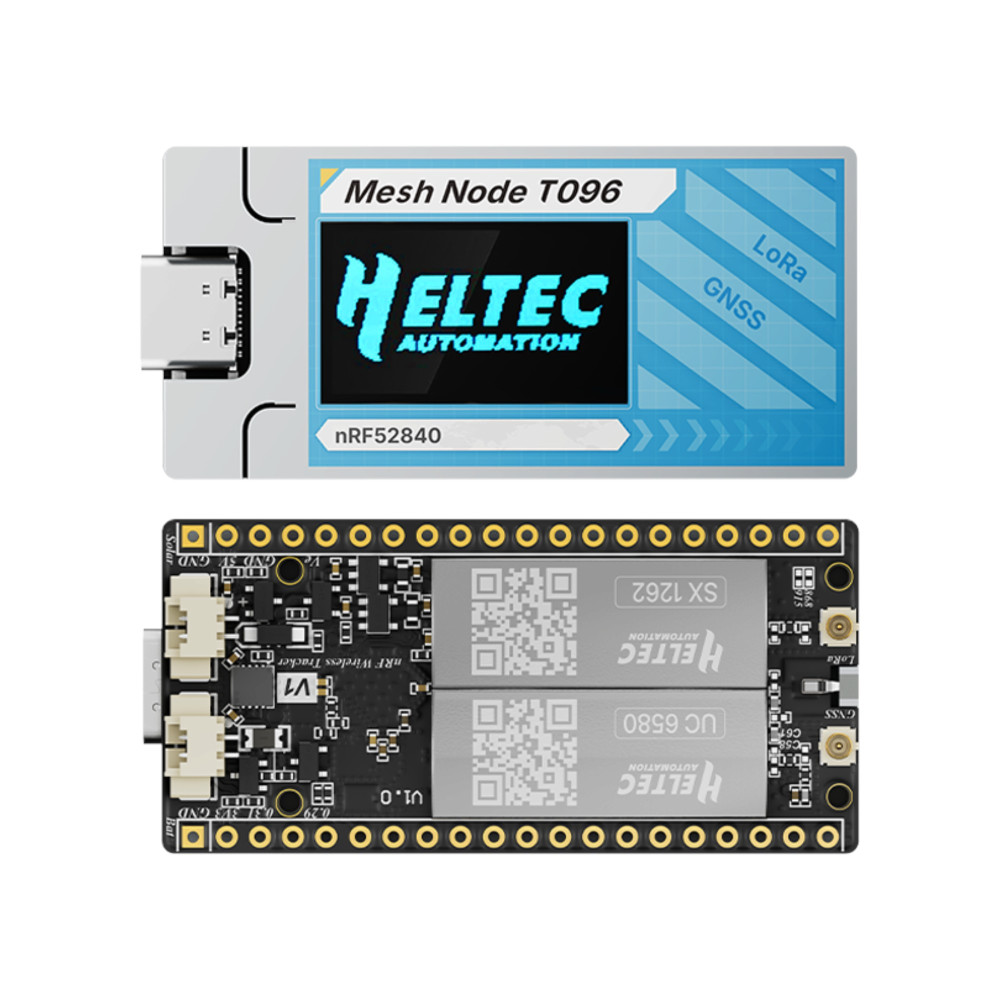

Der Heltec Mesh Node T096 ist ein stromsparendes Entwicklungsboard, das Bluetooth, LoRa und GNSS in einem kompakten Design vereint. Als Herzstück dient der nRF52840-Mikrocontroller, der ausreichend Rechenleistung und Bluetooth-5-Konnektivität bereitstellt. Der integrierte SX1262-LoRa-Transceiver mit Power Amplifier erreicht eine maximale Sendeleistung von 28±1 dBm und sorgt damit für eine hervorragende Reichweite und Verbindungsstabilität. Für die Positionsbestimmung ist der UC6580-GNSS-Chip mit L1- und L5-Unterstützung verbaut, der GPS, GLONASS, BeiDou, Galileo, NAVIC und QZSS empfangen kann. Die Bluetooth- und GNSS-Antennen nutzen Laser Direct Structuring (LDS), wodurch eine besonders kompakte und robuste Antennenlösung entsteht. Das Board verfügt über ein integriertes Lithium-Batterie-Managementsystem mit Lade- und Entladesteuerung, Überladeschutz, Batteriestandserkennung sowie automatischer Umschaltung zwischen USB- und Batteriebetrieb. Zusätzlich sind ein Solarpanel-Anschluss (SH1.25) und ein Batterieanschluss (SH1.25) vorhanden. Die USB-C-Schnittstelle bietet umfassenden Spannungsschutz, ESD-Schutz, Kurzschlussschutz und HF-Abschirmung. Der Mesh Node T096 ist vollständig kompatibel mit der Arduino-Entwicklungsumgebung und unterstützt Open-Source-Mesh-Projekte wie Meshtastic und MeshCore. Dank des extrem niedrigen Stromverbrauchs mit einem Bluetooth-Betriebsstrom von nur 2–10 mA und einem Sleep-Strom von 12 μA eignet sich das Board ideal für batteriebetriebene Einsätze in dezentralen Mesh-Netzwerken, bei der Objektverfolgung und in der Fernsensorik.

Eigenschaften:

• Stromsparender nRF52840-Mikrocontroller mit Bluetooth 5 und Bluetooth Mesh ermöglicht energieeffizienten Dauerbetrieb.
• LoRa-Transceiver SX1262 mit integriertem PA liefert eine maximale Sendeleistung von 28±1 dBm für grosse Reichweiten.
• UC6580-GNSS-Chip unterstützt GPS, GLONASS, BeiDou, Galileo, NAVIC und QZSS auf L1- und L5-Frequenzen.
• Integriertes Lithium-Batterie-Managementsystem mit Überladeschutz, Batteriestandserkennung und automatischer Umschaltung zwischen USB und Batterie.
• LDS-Antennentechnologie für Bluetooth und GNSS sorgt für ein kompaktes und robustes Design.
• Kompatibel mit Meshtastic, MeshCore und LoRaWAN sowie der Arduino-Entwicklungsumgebung.

Anwendungsbeispiele:

• Aufbau eines dezentralen Mesh-Netzwerks für die Kommunikation in abgelegenen Gebieten mit Meshtastic oder MeshCore.
• Solarbetriebener Outdoor-Tracker zur Positionsüberwachung von Fahrzeugen oder Ausrüstung.
• Fernüberwachung von Umweltdaten wie Temperatur oder Luftfeuchtigkeit über LoRaWAN.
• Prototyping von IoT-Anwendungen mit Bluetooth- und LoRa-Konnektivität in der Arduino-Umgebung.
• Aufbau eines Relais-Knotens zur Erweiterung der Reichweite bestehender Mesh-Netzwerke.

Dokumentation:

• Benutzerhandbuch
• Datenblatt

Technische Daten:

• Hersteller: Heltec
• Hersteller SKU: Mesh Node T096
• MCU: nRF52840
• LoRa-Chip: SX1262
• GNSS-Chip: UC6580 (L1+L5)
• LoRa-Frequenzband: 863–870 MHz
• Maximale Sendeleistung: 28±1 dBm
• Bluetooth: Bluetooth 5, Bluetooth Mesh
• GNSS-Systeme: GPS, GLONASS, BeiDou, Galileo, NAVIC, QZSS

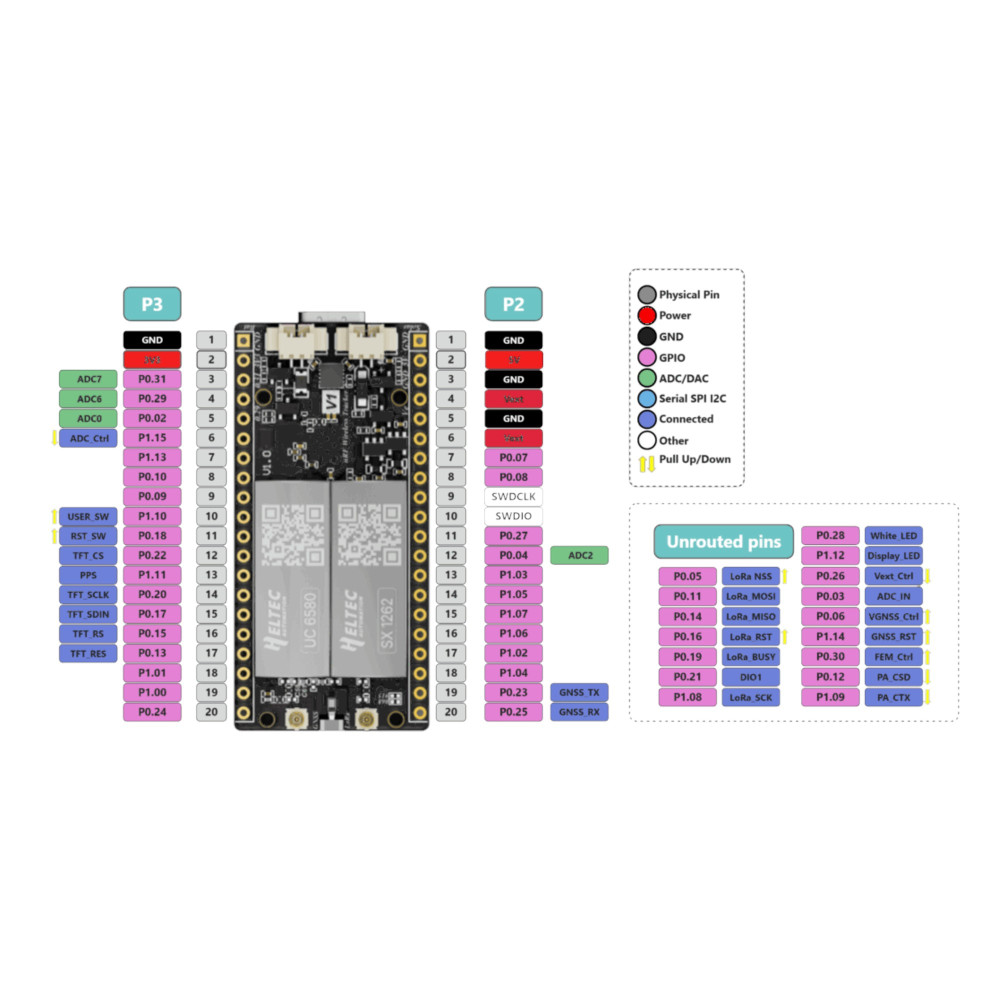

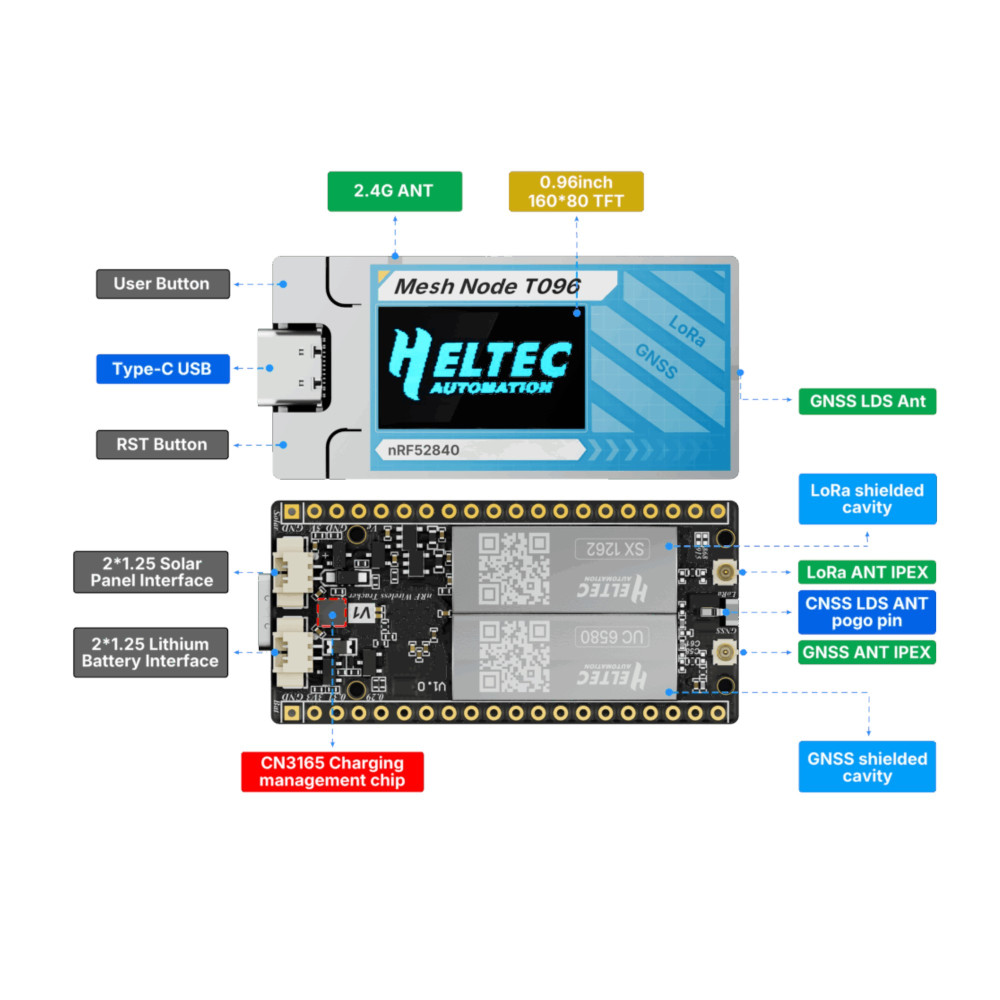

• Schnittstellen: USB-C, SH1.25-2P Lithium-Batterieanschluss, SH1.25-2P Solarpanel-Anschluss, LoRa-Antennenanschluss (IPEX 1.0), GNSS-Antennenanschluss (IPEX 1.0), 2× 13-Pin Header (2.54 mm)
• Hardware-Ressourcen: USB 2.0, 2× LEDs, 2× Buttons, 4× SPI, 2× TWI, 2× UART, 4× PWM, QSPI, I2S, PDM, QDEC
• Spannungsversorgung: USB-C 5 V / Lithium-Batterie 3.7 V (3.3–4.2 V)
• Betriebstemperatur: -20 bis 70 °C

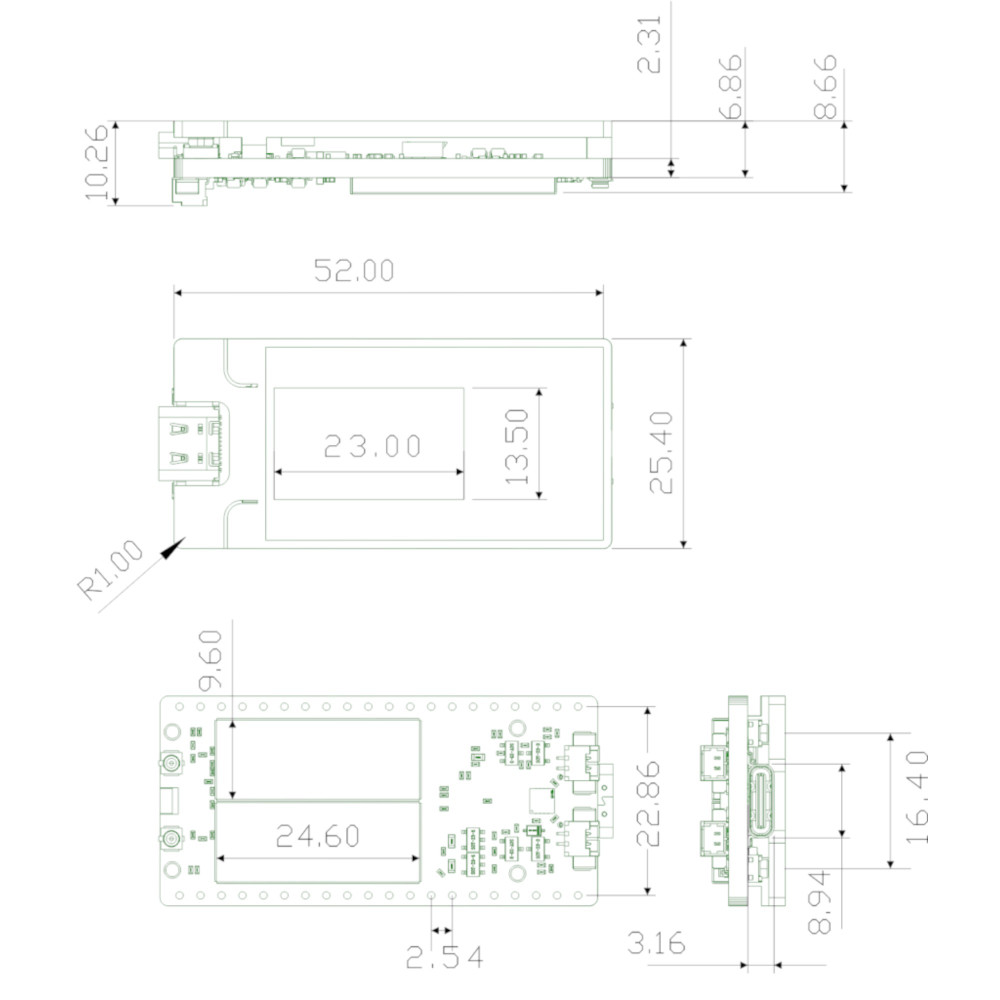

• Produktabmessungen: 52.00 × 25.40 × 10.26 mm
• Verpackungsabmessungen: 65 × 65 × 25 mm
• Bruttogewicht: 30 g

Lieferumfang:

• 1× Heltec Mesh Node T096 LoRa 863-870MHz
• 1× LoRa-Antenne
• 1× SH1.25×2 Batterieanschluss
• 2× Pin Header
