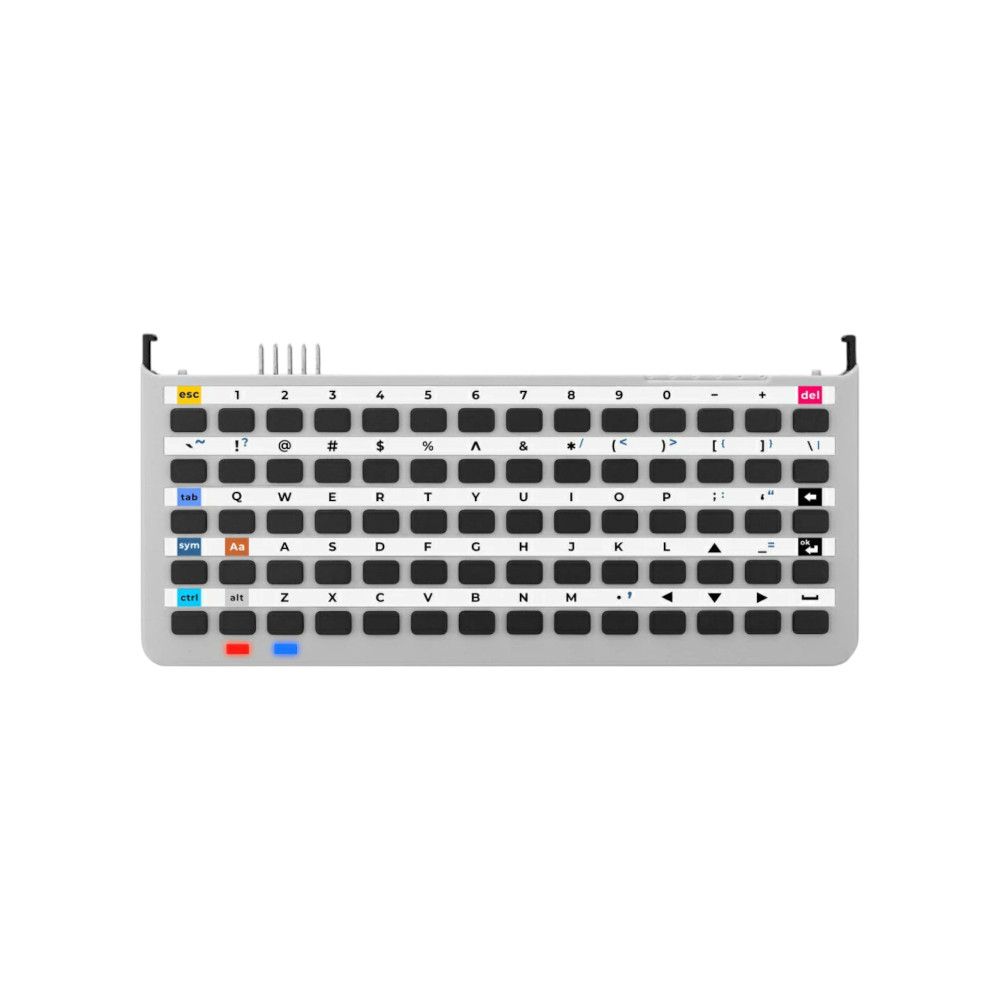

Das M5Stack Keyboard für Tab5 ist ein physisches Tastatur-Erweiterungsmodul mit 70 Tasten, das speziell für den M5Stack Tab5 entwickelt wurde. Die Verbindung erfolgt direkt über den Tab5 Ext.Port1, wodurch eine sofortige Plug-and-Play-Nutzung ohne zusätzliche Konfiguration möglich ist. Als Hauptsteuerchip kommt ein STM32F030C8T6 zum Einsatz, der für das Scannen der Tastaturmatrix und die Kommunikationsverarbeitung zuständig ist. Die vorinstallierte Firmware unterstützt drei Betriebsmodi: Normal, HID und Character, um unterschiedlichen Interaktionsanforderungen gerecht zu werden. Das Tastaturlayout basiert auf einer 14 × 5 Matrix und ermöglicht das gleichzeitige Drücken mehrerer Tasten. Neben Buchstaben, Zahlen und Symbolen stehen häufig benötigte Funktionstasten wie Aa, Ctrl, Sym, Alt, Tab, Esc und Pfeiltasten zur Verfügung. Die Kommunikation mit dem Tab5 erfolgt über I2C, wobei ein unabhängiger Interrupt-Pin eine latenzarme Echtzeitmeldung von Tastenereignissen ermöglicht. Zwei integrierte RGB-LEDs vom Typ WS2812E bieten eine vollfarbige Statusanzeige. Seitliche Verriegelungen sorgen für einen sicheren Halt am Tab5, und auf der Rückseite befinden sich zwei M3-Schraubenlöcher für eine zusätzliche Befestigung. Dank der kompakten Bauweise eignet sich das Modul besonders für portable Anwendungen, bei denen eine physische Texteingabe erforderlich ist.

Empfohlenes Zubehör:

• M5Stack Tab5 Kit 5 Zoll Touchscreen

Eigenschaften:

• STM32F030C8T6 als Hauptsteuerchip übernimmt das Matrixscanning und die Kommunikationsverarbeitung.
• Drei Betriebsmodi (Normal, HID, Character) decken unterschiedliche Einsatzszenarien ab.
• Die 14 × 5 Tastaturmatrix mit 70 Tasten unterstützt das gleichzeitige Drücken mehrerer Tasten.
• I2C-Kommunikation mit dediziertem Interrupt-Pin ermöglicht latenzarme Echtzeitmeldungen.
• Zwei integrierte WS2812E-RGB-LEDs dienen als vollfarbige Statusanzeige.

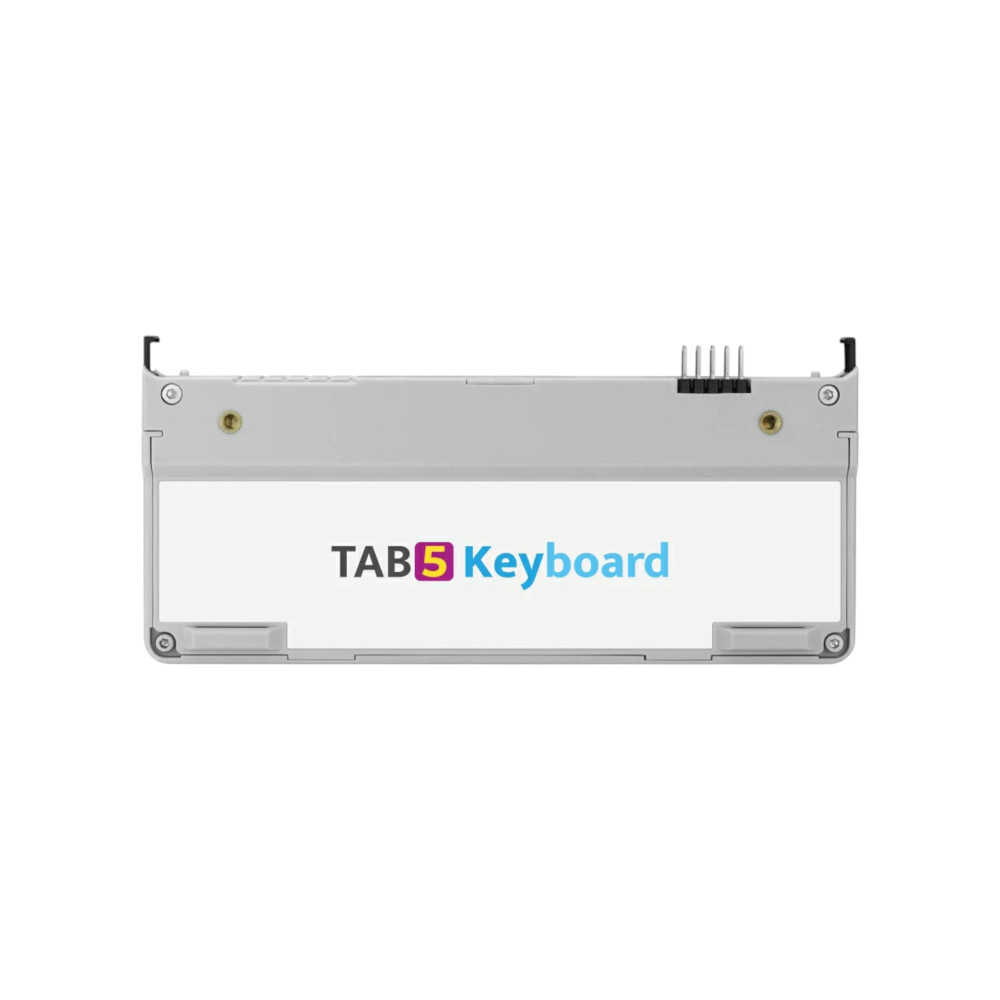

• Seitliche Verriegelungen und rückseitige M3-Schraubenlöcher gewährleisten eine sichere Befestigung am Tab5.

Anwendungsbeispiele:

• Texteingabe und Notizen auf dem M5Stack Tab5 unterwegs erfassen.
• Kommandozeilen-Interaktion für Entwicklungs- und Konfigurationsaufgaben nutzen.
• Lernprojekte im Bereich Programmierung und Elektronik mit physischer Tastatureingabe umsetzen.
• Portable Steuerungslösungen mit dem Tab5 als kompakte Eingabestation realisieren.

Dokumentation:

• M5 Stack Wiki
• Quick Start Guide
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: A164
• MCU: STM32F030C8T6
• Tasten: 70
• Tastaturmatrix: 14 × 5
• I2C-Adresse: 0x6D (Standard)
• RGB-LEDs: 2 × WS2812E-1313
• Schnittstelle: 2 × 5-Pin Header, 2.54 mm Raster
• Betriebsmodi: Normal, HID, Character
• Standby-Leistungsaufnahme: DC 3.3 V @ 14.5 mA
• Betriebsleistungsaufnahme: RGB (weiss) maximale Helligkeit: 3.3 V @ 21.5 mA / Eingabe (RGB aus): 3.3 V @ 14.5 mA
• Produktabmessungen: 128.0 × 59.4 × 13.1 mm
• Produktgewicht: 65.2 g
• Verpackungsabmessungen: 147 × 82 × 17 mm
• Bruttogewicht: 98 g

Lieferumfang:

• 1× M5Stack Keyboard für Tab5
