3.5inch Capacitive Touch LCD

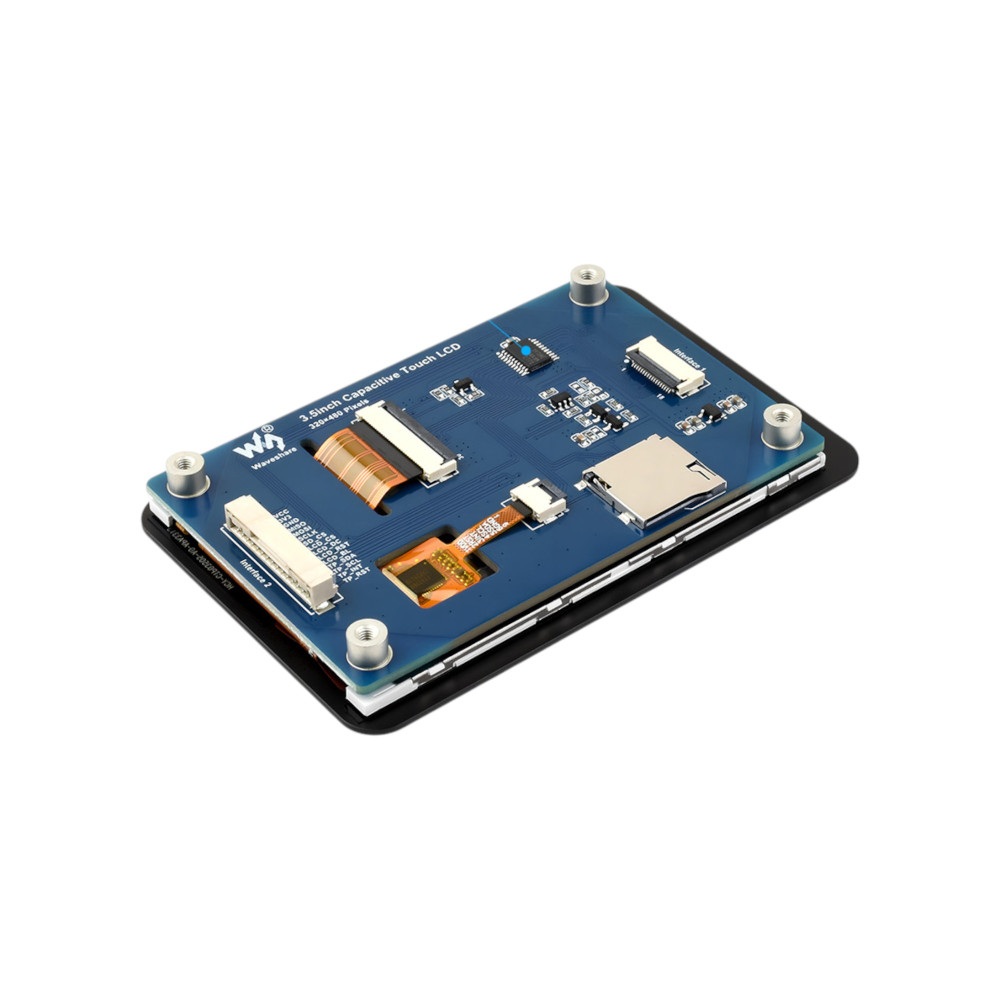

Das 3.5inch Capacitive Touch LCD von Waveshare ist ein 3,5-Zoll-Displaymodul mit kapazitivem Touchscreen für Embedded- und Maker-Projekte. Das IPS-Panel bietet eine Auflösung von 320 × 480 Pixeln, stellt 262K Farben dar und wird über den Anzeigetreiber ST7796S per 4-Draht-SPI angesteuert, während der kapazitive Touch (FT6336U) über I2C angebunden ist. Ein integrierter Pegelwandler macht das Modul mit 3,3-Volt- und 5-Volt-Logik kompatibel, und über den onboard TF-Kartenslot lassen sich Bilder, Videos oder Musik speichern. Für den Anschluss stehen ein 15-Pin-Stecker (GH1.25) sowie ein 18-Pin-FPC-Slot zur Verfügung; Waveshare stellt Beispielprogramme für Raspberry Pi, Raspberry Pi Pico, ESP32 und Arduino bereit.

Eigenschaften:

• IPS-Panel mit 320 × 480 Pixeln stellt 262K Farben klar und blickwinkelstabil dar.
• Kapazitiver Touch über FT6336U unterstützt Zwei-Finger-Bedienung mit schneller Reaktion.
• Anzeigetreiber ST7796S wird über 4-Draht-SPI angesteuert, der Touch über I2C.
• Integrierter Pegelwandler ermöglicht den Betrieb mit 3,3 V und 5 V.
• Onboard TF-Kartenslot erlaubt das Speichern von Bildern, Videos und Musik.

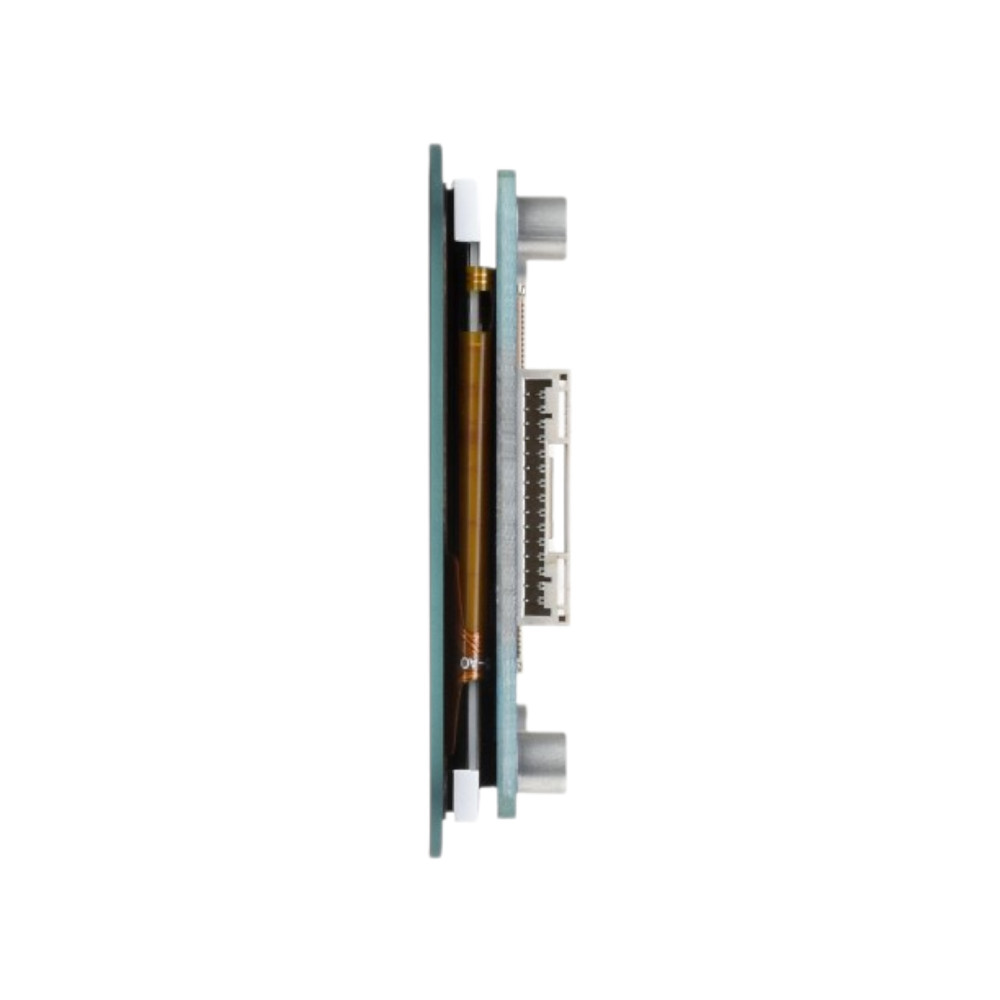

• Anschluss erfolgt wahlweise über 15-Pin-Stecker (GH1.25) oder 18-Pin-FPC-Slot.

Anwendungsbeispiele:

• Grafische Bedienoberflächen für Raspberry-Pi- und ESP32-Projekte.
• Anzeige von Sensordaten und Statusinformationen in Embedded-Systemen.
• Bediengeräte mit Touch für Steuerungs- und Automatisierungsaufgaben.
• Multimedia-Anzeige mit Inhalten von microSD-Karte.

Dokumentation:

• Waveshare WIKI

Technische Daten:

• Hersteller: Waveshare
• Hersteller SKU: 29318
• EAN: 0792649738658
• Displaygrösse: 3,5 Zoll
• Panel: IPS
• Auflösung: 320 × 480 Pixel
• Farben: 262K
• Anzeigetreiber: ST7796S
• Anzeige-Schnittstelle: 4-Draht-SPI
• Touch-Controller: FT6336U (kapazitiv)
• Touch-Schnittstelle: I2C
• Touch-Punkte: Zwei-Finger-Touch
• Betriebsspannung: 3,3 V / 5 V (onboard Pegelwandler)
• Speicher: onboard TF-Kartenslot (microSD)
• Anschluss: 15-Pin-Stecker (GH1.25) und 18-Pin-FPC-Slot
• Pixelabstand: 0,153 × 0,153 mm
• Anzeigefläche: 48,96 × 73,44 mm
• Produktabmessungen: 61,00 × 92,44 mm
• Verpackungsabmessungen: 107 × 80 × 28 mm
• Bruttogewicht: 79 g

Lieferumfang:

• 1× 3.5inch Capacitive Touch LCD
• 1× FPC-Kabel
