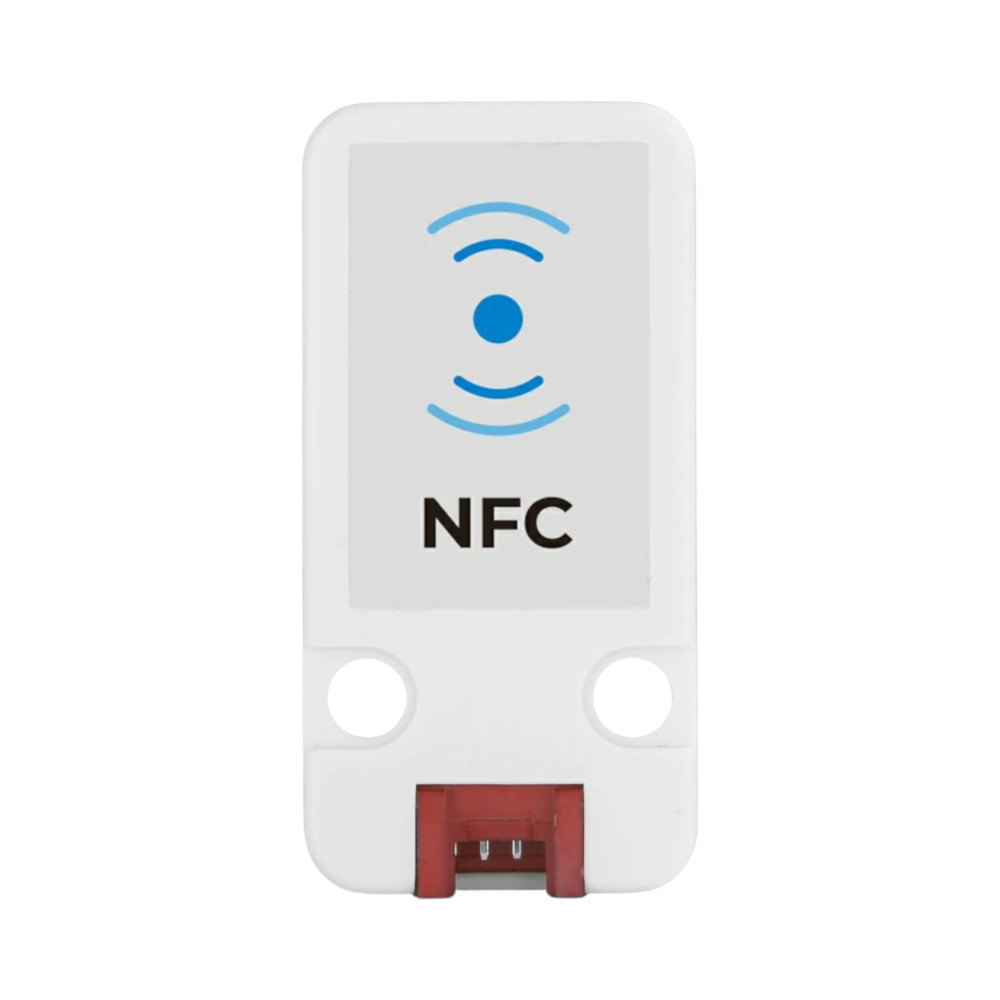

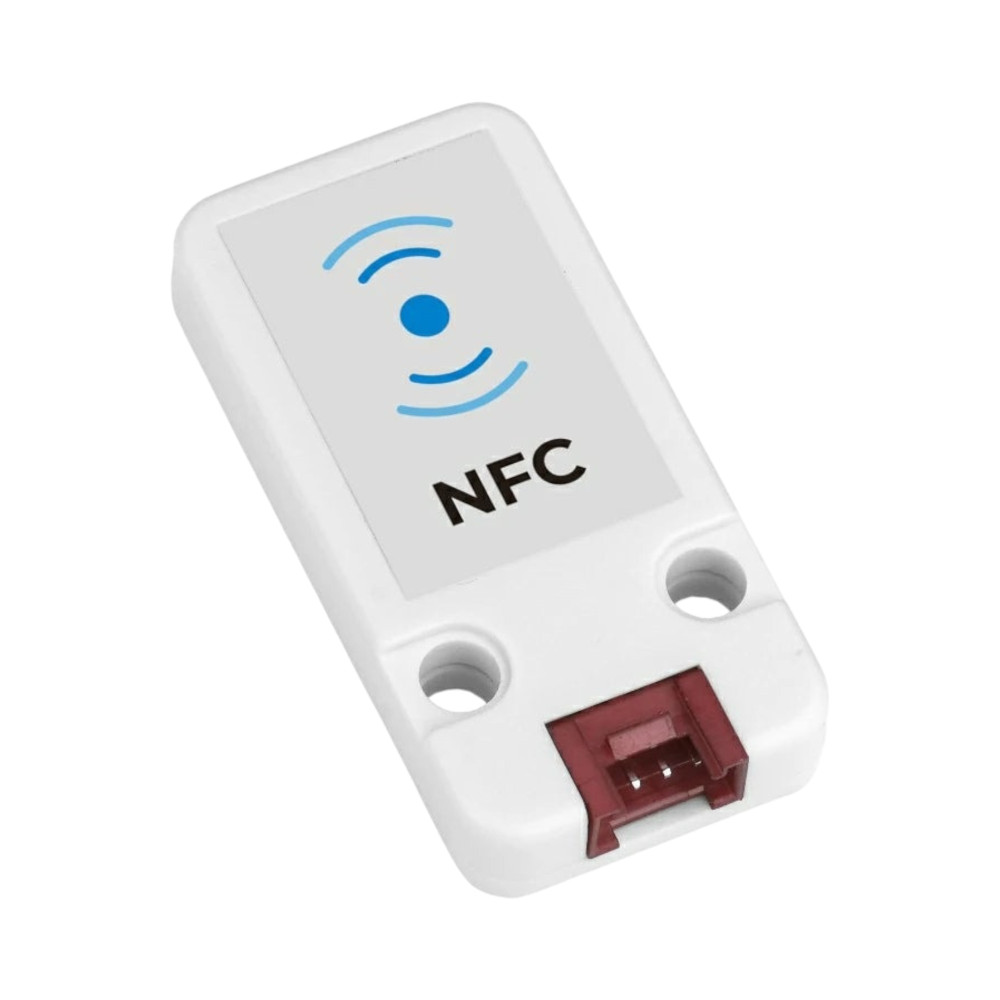

Die NFC Universal Unit von M5Stack ist ein Lese- und Schreibmodul für 13,56 MHz auf Basis des High-Performance NFC-Frontends ST25R3916 von STMicroelectronics. Das Modul unterstützt im Reader/Writer-Modus die Standards NFC-A/B (kompatibel zu ISO 14443A/B), NFC-F (FeliCa) und NFC-V (ISO 15693) und deckt damit eine breite Palette gängiger NFC- und RFID-Tags, Karten und Transponder ab. Zusätzlich beherrscht die Unit die Kartenemulation als NFC-A oder NFC-F sowie einen Custom-Protocol-Modus für eigene Protokollimplementierungen. Das automatische Antennen-Tuning und der hochempfindliche Empfänger sorgen für stabile Lesevorgänge bis etwa 40 mm Distanz. Angebunden wird das Modul über I2C mit der Adresse 0x50 (100 oder 400 kHz) am Grove-Port, womit es sich direkt an M5Stack Controller und andere Entwicklungsboards anschliessen lässt. Ein passendes Grove-Kabel liegt bei. Die Stromaufnahme bleibt mit 19,33 µA im Sleep-Modus sehr niedrig und steigt beim kontinuierlichen Lesen auf 67,65 mA. Das Gehäuse verfügt über Klemmbaustein-kompatible Montagelöcher für die mechanische Integration in eigene Aufbauten. Die Programmierung erfolgt über UiFlow2 oder die Arduino IDE mit der M5Unit-NFC Library. Damit eignet sich die Unit für Zutrittskontrolle, Identitätsprüfung und viele weitere NFC-Anwendungen.

Empfohlenes Zubehör:

Eigenschaften:

NFC-Frontend ST25R3916 von STMicroelectronics liest und schreibt Tags nach NFC-A/B, NFC-F (FeliCa) und NFC-V (ISO 15693)
Kartenemulation als NFC-A oder NFC-F erlaubt den Einsatz der Unit als virtuelle Karte
Automatisches Antennen-Tuning und hochempfindlicher Empfänger sorgen für stabile Lesevorgänge bis etwa 40 mm
I2C-Schnittstelle mit Adresse 0x50 am Grove-Port ermöglicht den direkten Anschluss an M5Stack Controller
Stromaufnahme von nur 19,33 µA im Sleep-Modus eignet sich auch für batteriebetriebene Anwendungen
Klemmbaustein-kompatible Montagelöcher erleichtern die mechanische Integration in eigene Projekte

Anwendungsbeispiele:

Zutrittskontrolle mit NFC-Karten, Schlüsselanhängern oder Armbändern
Identitätsprüfung und Authentifizierung an Terminals und Automaten
Inventar- und Warenverfolgung über NFC-Tags an Objekten
Interaktive Ausstellungs- oder Museumsprojekte mit NFC-gesteuerten Inhalten
Prototypen für Bezahl- und Ticketing-Systeme mit Kartenemulation

Dokumentation:

Technische Daten:

Hersteller: M5Stack
Hersteller SKU: U216
EAN: 6972934176417
NFC-Chip: ST25R3916-AQWT (STMicroelectronics)
Frequenz: 13,56 MHz
Protokolle Reader/Writer: NFC-A/B (ISO 14443A/B), NFC-F (FeliCa), NFC-V (ISO 15693)
Kartenemulation: NFC-A, NFC-F
Betriebsmodi: Reader/Writer, Kartenemulation, Custom Protocol

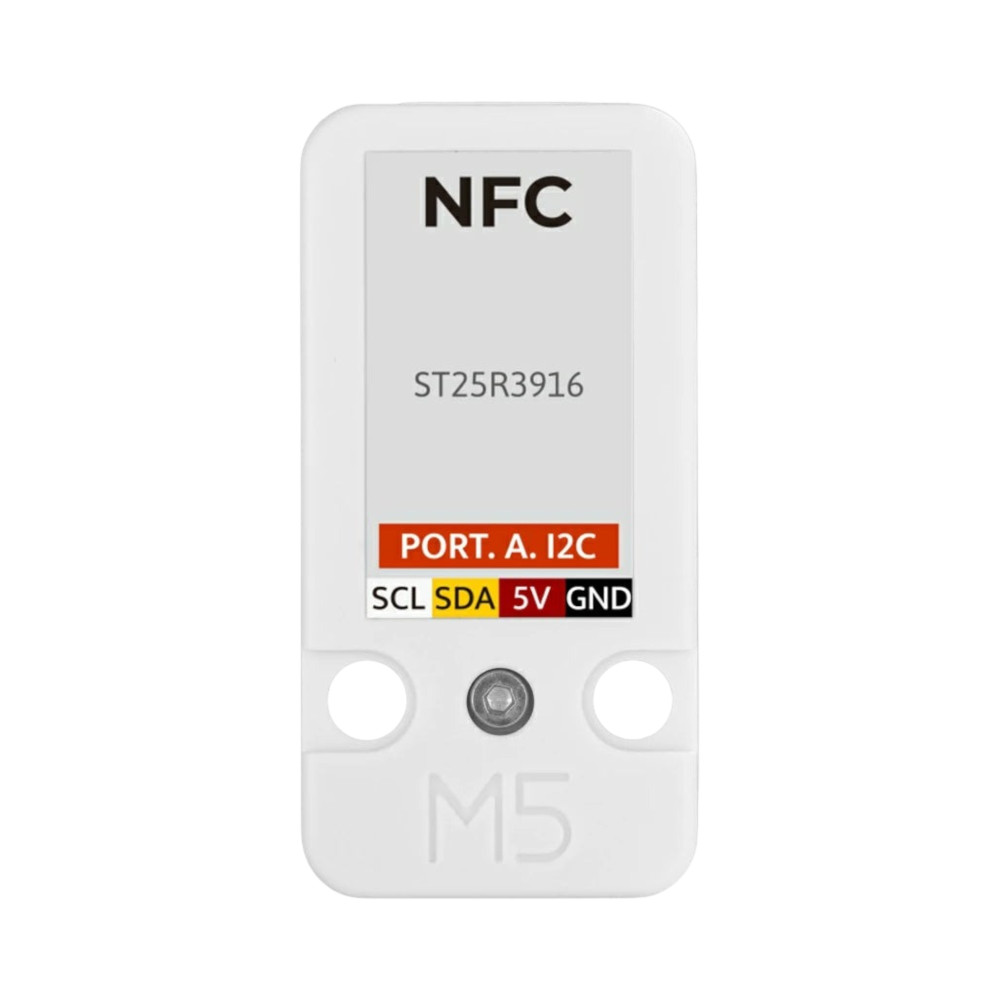

Schnittstelle: I2C, Adresse 0x50 (100/400 kHz), Grove-Port (HY2.0-4P, PORT.A)
Lese-/Schreibreichweite: bis 40 mm
Versorgungsspannung: DC 5 V
Stromaufnahme: Sleep 19,33 µA, kontinuierliches Lesen 67,65 mA
Programmierung: UiFlow2, Arduino (M5Unit-NFC Library)
Montage: Klemmbaustein-kompatible Montagelöcher
Zertifizierungen: CE, FCC, RoHS
Produktabmessungen: 48,0 × 24,0 × 8,0 mm
Produktgewicht: 5,9 g
Verpackungsabmessungen: 140 × 90 × 8 mm
Bruttogewicht: 12 g
