Das reTerminal D1001 von Seeed Studio ist ein intelligentes HMI-Gerät mit einem 8-Zoll-Touchscreen-Display, das speziell für anspruchsvolle AIoT-Anwendungen und grafikintensive Benutzeroberflächen entwickelt wurde. Das Gerät basiert auf dem ESP32-P4NRW32-Prozessor von Espressif, einem 32-Bit-RISC-V-Dual-Core mit 400 MHz und 32 MB PSRAM. Für drahtlose Konnektivität sorgt ein zusätzlicher ESP32-C6-Koprozessor, der Wi-Fi 6 im 2.4-GHz-Band und Bluetooth 5 Low Energy bereitstellt.

Eigenschaften:

• Prozessor ESP32-P4NRW32 bietet einen Dual-Core-RISC-V mit 400 MHz, 32 MB PSRAM und integriertem JPEG-Codec für grafikintensive Anwendungen
• Touchscreen mit acht Zoll und 800 × 1280 Pixeln Auflösung wird über MIPI-DSI angesteuert und unterstützt automatische Rotation
• Konnektivität umfasst Wi-Fi 6 im 2.4-GHz-Band und Bluetooth 5 Low Energy über den integrierten ESP32-C6-Koprozessor
• Kamera mit zwei Megapixeln und MIPI-CSI-Interface ermöglicht Bildaufnahme und Videovorschau bis 1608 × 1208 Pixel bei 30 fps
• Audiosystem mit zwei Mikrofonen, Lautsprecher und Echo-Unterdrückung eignet sich für Sprachassistenten und interaktive Sprachsteuerung
• Akku mit 2500 mAh ermöglicht den mobilen Betrieb und wird über USB Type-C mit 5 V geladen

Anwendungsbeispiele:

• Smart-Home-Steuerpanel mit grafischer Oberfläche zur Steuerung von Lichtern, Heizung und Geräten
• Industrielles HMI-Bedienterminal für Maschinen und Produktionsanlagen mit Sensor- und Aktoranbindung
• Sprachgesteuerter Assistent mit Kamera und Mikrofonarray für Home-Automation-Szenarien
• Interaktives Dashboard für Visualisierung von Messwerten, Statusmeldungen und Prozessdaten
• Video-Gegensprechanlage oder Zugangskontroll-Terminal mit Kameravorschau und Netzwerkanbindung

Dokumentation:

• Seeed Studio Wiki – reTerminal D1001
• GitHub Repository

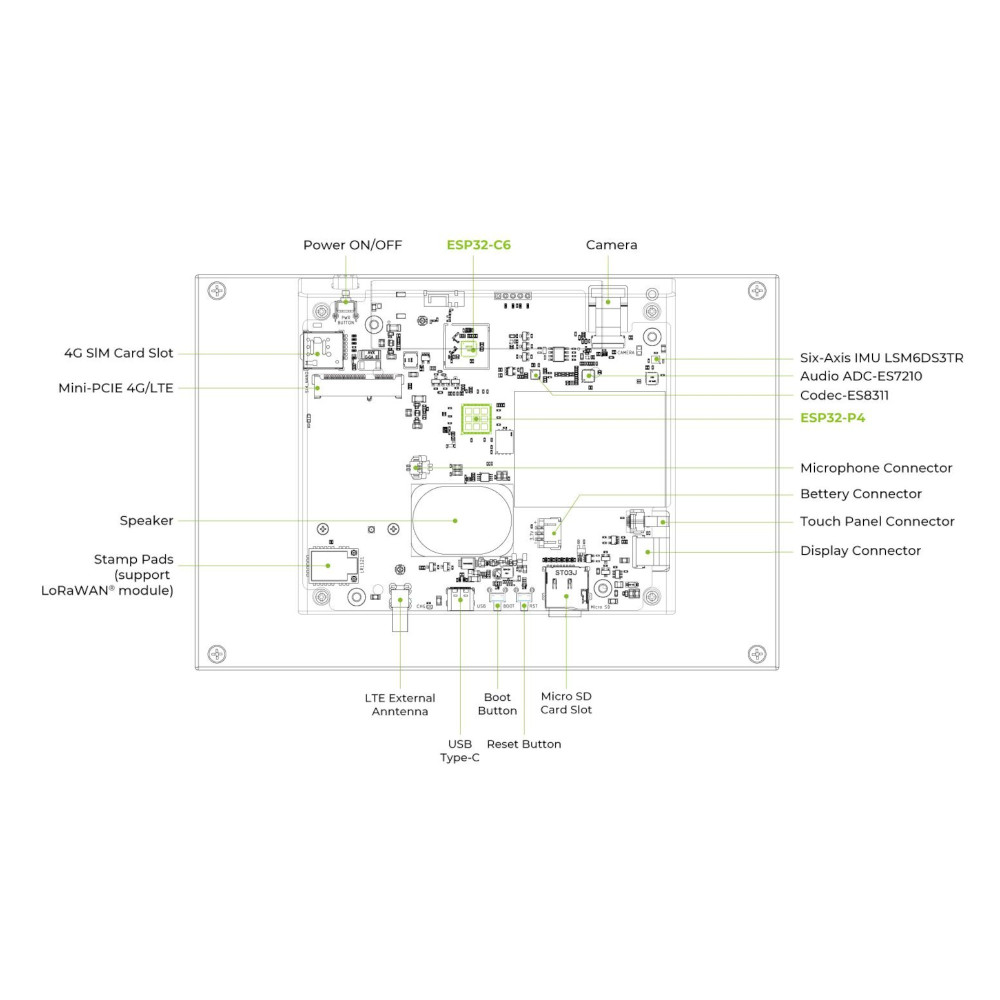

Technische Daten:

• Hersteller: Seeed Studio
• Hersteller SKU: 100058144
• Hauptprozessor: ESP32-P4NRW32 (32-Bit RISC-V Dual-Core, HP-Core bis 400 MHz, LP-Core bis 40 MHz)
• PSRAM: 32 MB
• Flash-Speicher: 32 MB QSPI NOR Flash
• Speichererweiterung: microSD-Kartenslot
• Wireless-Koprozessor: ESP32-C6 (SDIO-Interface)
• WLAN: Wi-Fi 6 (2.4 GHz)
• Bluetooth: Bluetooth 5 Low Energy
• Display: 8 Zoll kapazitiver MIPI-DSI-Touchscreen
• Auflösung: 800 × 1280 Pixel
• Display-Helligkeit: 250 cd/m²
• Display-Treiber-IC: 9365DA-H3
• Touch-Controller: GSL3670
• Kamera: 2 MP SC2356 (MIPI-CSI, bis 1608 × 1208 @ 30 fps)
• Audio-Codec: ES8311
• Audio-ADC: ES7210 (mit Echo-Unterdrückung)
• Audio-Verstärker: NS4150B (2 W @ 8 Ohm)
• Mikrofone: Dual-Mikrofonarray
• Lautsprecher: Integriert
• Sensor: 6-Achsen-IMU LSM6DS3TR (Beschleunigung + Gyroskop)
• Erweiterungsslot: mPCIe (USB 2.0, optional 4G-Modul)

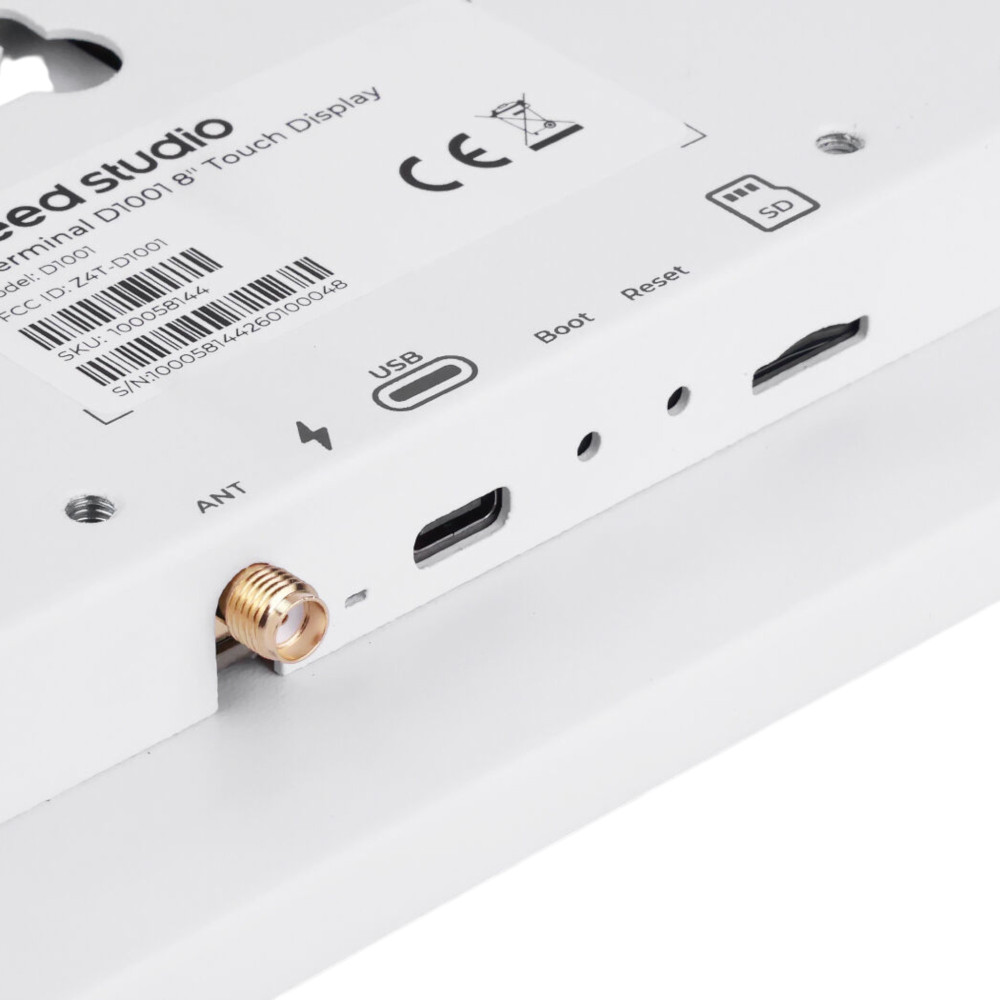

• Schnittstellen: USB Type-C (Strom/Debug), Dual-Row 2.54-mm-Stiftleiste (GPIO, I2C, UART)
• Bedienelemente: Power-Button, BOOT/Reset (Pinhole)
• Statusanzeigen: Lade-Indikator, RGB-Status-LED
• Akku: 2500 mAh Lithium-Akku
• RTC: Coin-Cell-Halter für Pufferbatterie
• Stromversorgung: USB Type-C 5 V

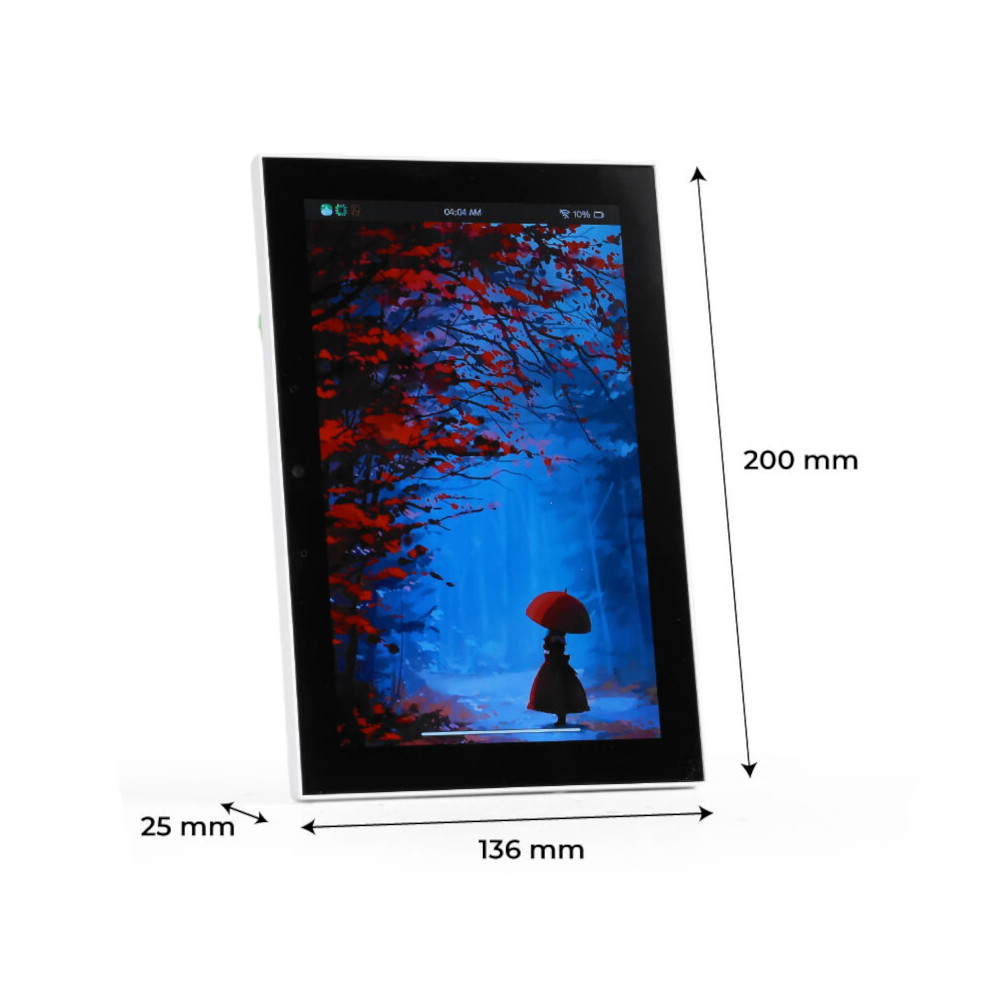

• Verpackungsabmessungen: 240 × 165 × 48 mm
• Bruttogewicht: 702 g

Lieferumfang:

• 1× reTerminal D1001 8 Zoll Touch Display HMI ESP32-P4 ESP32-C6
