Boîtier métallique industriel pour Raspberry Pi Module Compute 5

Le boîtier métallique Waveshare pour Raspberry Pi Compute Module 5 est un mini-PC industriel basé sur le Raspberry Pi Compute Module 5, combinant les protocoles industriels série, double Ethernet, stockage NVMe et connectivité 4G/5G optionnelle dans un boîtier en aluminium compact. La variante B offre deux interfaces RS485 et deux RS232 via des borniers – idéal pour la connexion d'anciens capteurs industriels, systèmes PLC et appareils de terrain. De plus, une interface CAN-Bus jusqu'à 1 Mbps ainsi que deux entrées numériques et deux sorties numériques sont incluses.

Remarque : Le Raspberry Pi Compute Module 5 (CM5) n'est pas inclus et doit être acheté séparément.

Accessoires recommandés :

• CM5102016 Raspberry Pi Compute Module 5 WiFi 2 GB RAM 16 GB eMMC
• CM5104032 Raspberry Pi Compute Module 5 WiFi 4 GB RAM 32 GB eMMC
• Cartes Compute Module

Caractéristiques :

• 2× RS485 et 2× RS232 via borniers pour la connexion de capteurs industriels, PLC et appareils de terrain – plus bus CAN jusqu'à 1 Mbps et 2× DI / 2× DO
• Double Ethernet avec 1 GbE et 2.5 GbE pour applications réseau intensives comme les passerelles industrielles, collecte de données et routage
• Emplacement M.2-M-Key (PCIe) pour SSD NVMe ou accélérateurs IA et M.2-B-Key avec Nano-SIM pour modules de téléphonie mobile 4G/5G optionnels
• Entrée DC large plage de 7 à 36 V pour alimentations industrielles, complétée par USB-C 5 V/5 A en alternative

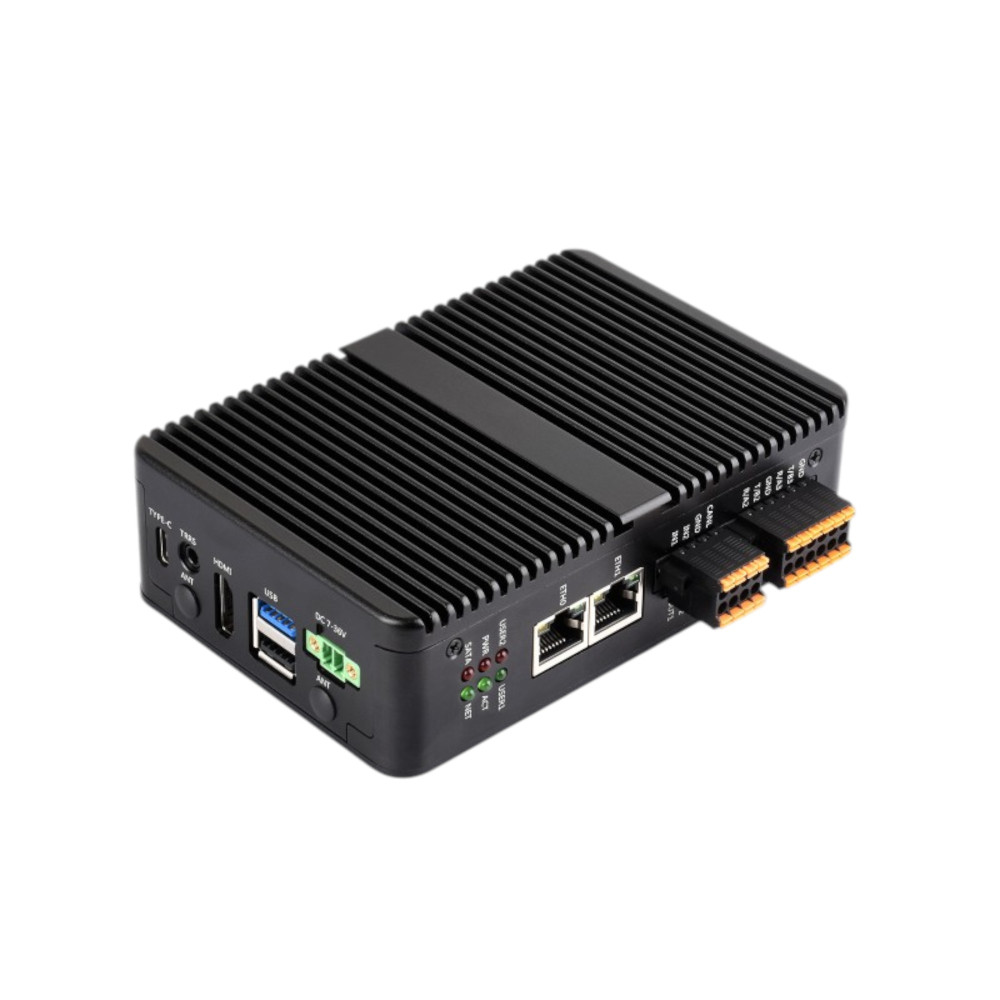

• Boîtier en aluminium (136 × 92 × 39,5 mm) avec ailettes de refroidissement, montage sur rail DIN et VESA pour intégration en armoire électrique et montage mural
• Compatible avec toutes les variantes du Raspberry Pi CM5 (Lite/eMMC, avec/sans WiFi) – CM5 non inclus

Exemples d'application :

• Passerelle industrielle pour protocoles de bus de terrain (RS485/RS232/CAN) avec connexion cloud via Dual Ethernet ou module 4G/5G optionnel
• Noeud de calcul en périphérie dans des environnements d'usines intelligentes avec stockage haute performance NVMe et option d'accélérateur IA
• Télé-surveillance et gestion à distance des installations industrielles par réseau mobile avec Raspberry Pi OS
• Passerelle IoT pour anciens appareils série sans connexion Ethernet – conversion de protocole RS485/RS232 en TCP/IP
• Installation sur rail DIN dans des armoires électriques en tant que PC industriel compact pour HMI, collecte de données et contrôle

Documentation :

• Wiki Waveshare – IPCBOX-CM5

Données techniques :

• Fabricant : Waveshare
• SKU du fabricant : 34124
• Module compatible : Raspberry Pi Compute Module 5 (toutes variantes, non inclus)
• Interfaces série : 2× RS485 + 2× RS232 (borniers, pas de 3,5 mm)
• Bus CAN : 1× CAN, jusqu'à 1 Mbps
• E/S numériques : 2× entrée numérique, 2× sortie numérique
• Ethernet : 1× Gigabit Ethernet, 1× 2,5-Gigabit Ethernet
• HDMI : 1× HDMI 2.0, 4K
• USB : 1× USB 3.2 Gen1, 3× USB 2.0

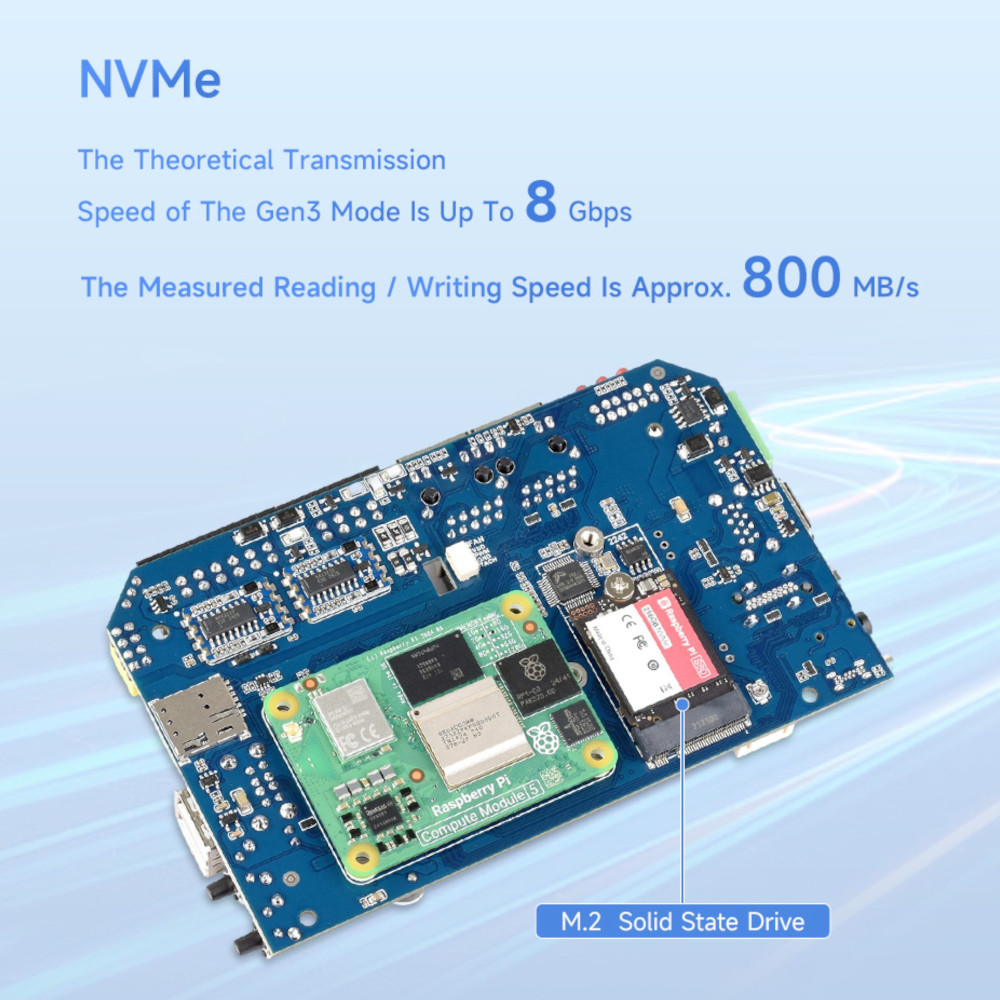

• M.2 M-Key : PCIe (SSD NVMe / accélérateur IA)
• M.2 B-Key : Pour modules de téléphonie mobile 4G/5G
• Nano-SIM : 1× Support
• microSD : Oui (pour CM5 Lite)

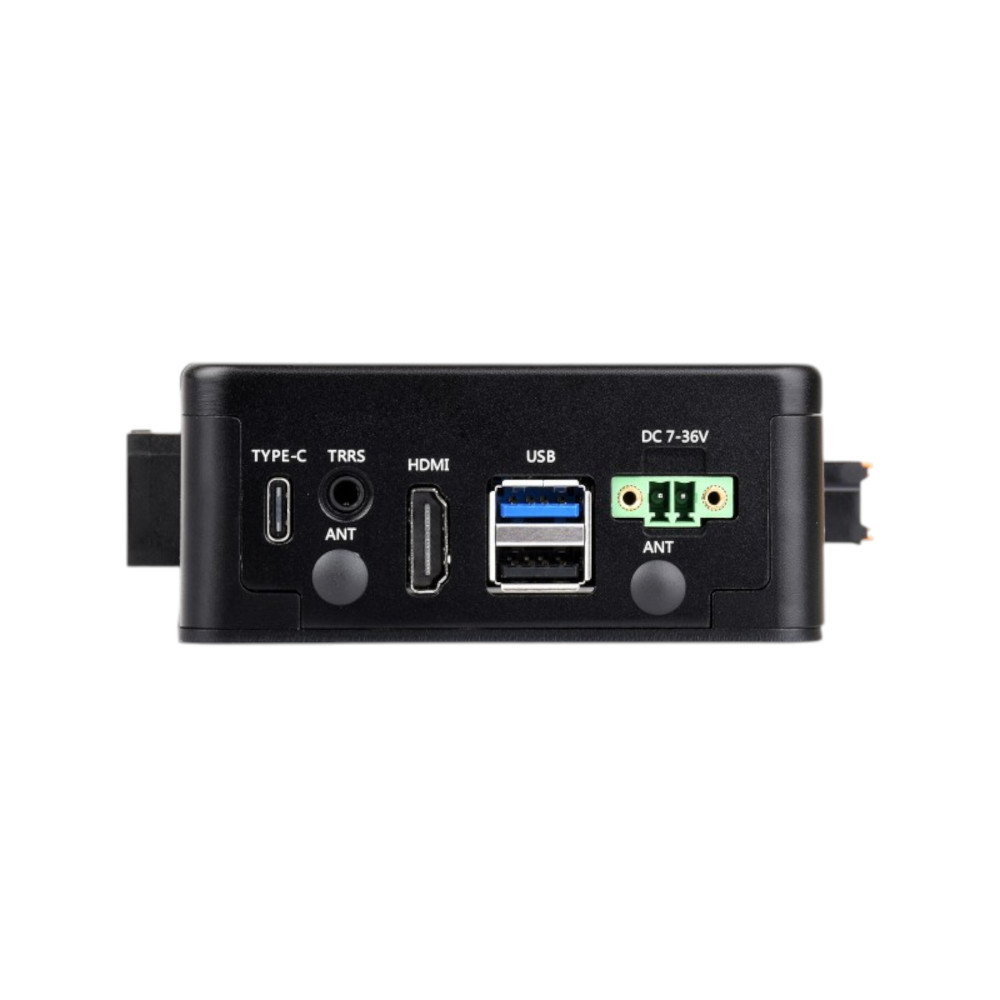

• Entrée d'alimentation : 7–36 V DC (borniers) ou USB-C 5 V / 5 A
• Alimentation (incluse) : 12 V / 4 A, prise EU
• RTC : Oui (support pour batterie)
• Contrôle du ventilateur PWM : Oui
• Haut-parleur : Oui (embarqué)
• Audio : Prise Jack 3,5 mm + connecteur pour haut-parleur
• Puce de chiffrement : Oui (embarqué)
• Boîtier : Alliage d'aluminium, ailettes de refroidissement
• Dimensions du boîtier : 136 × 92 × 39,5 mm
• Montage : Rail DIN, VESA
• Système d'exploitation : Raspberry Pi OS (Bookworm)
• Dimensions de l'emballage : 206 × 150 × 55 mm
• Poids brut : 800 g

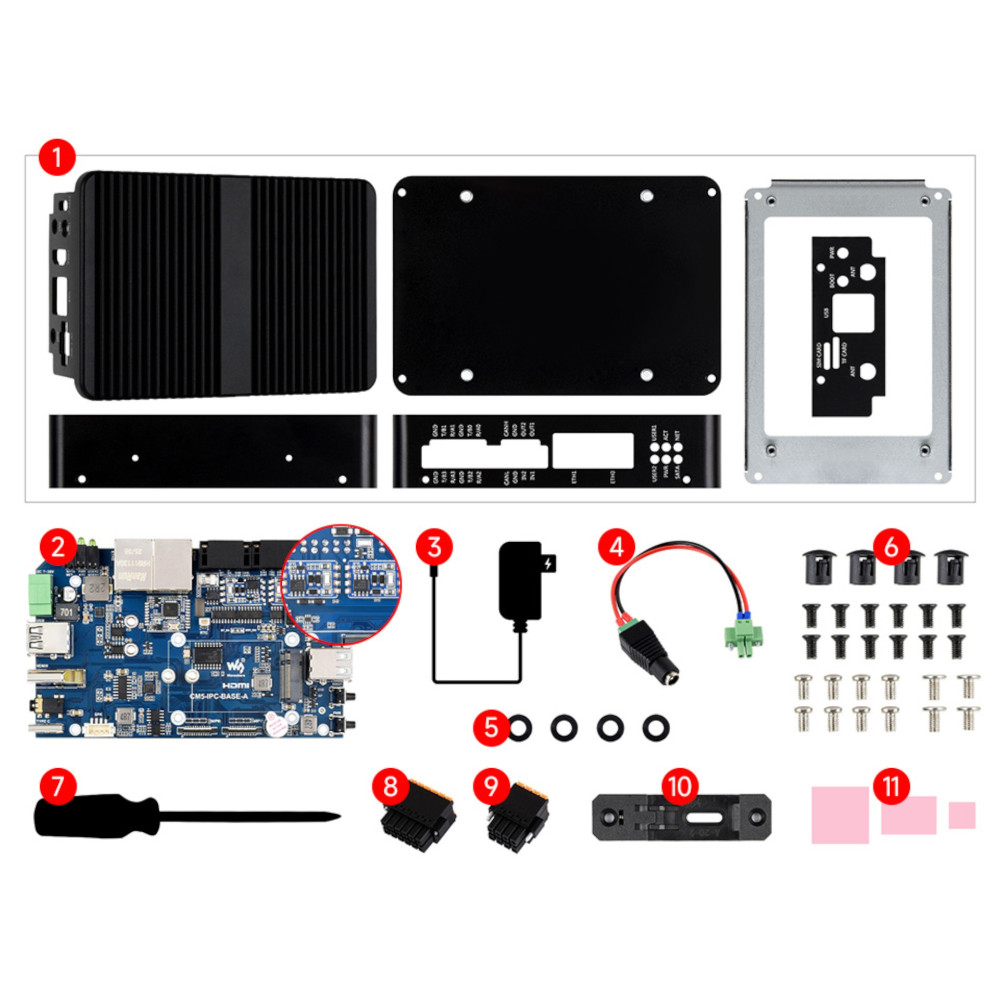

Contenu de la livraison :

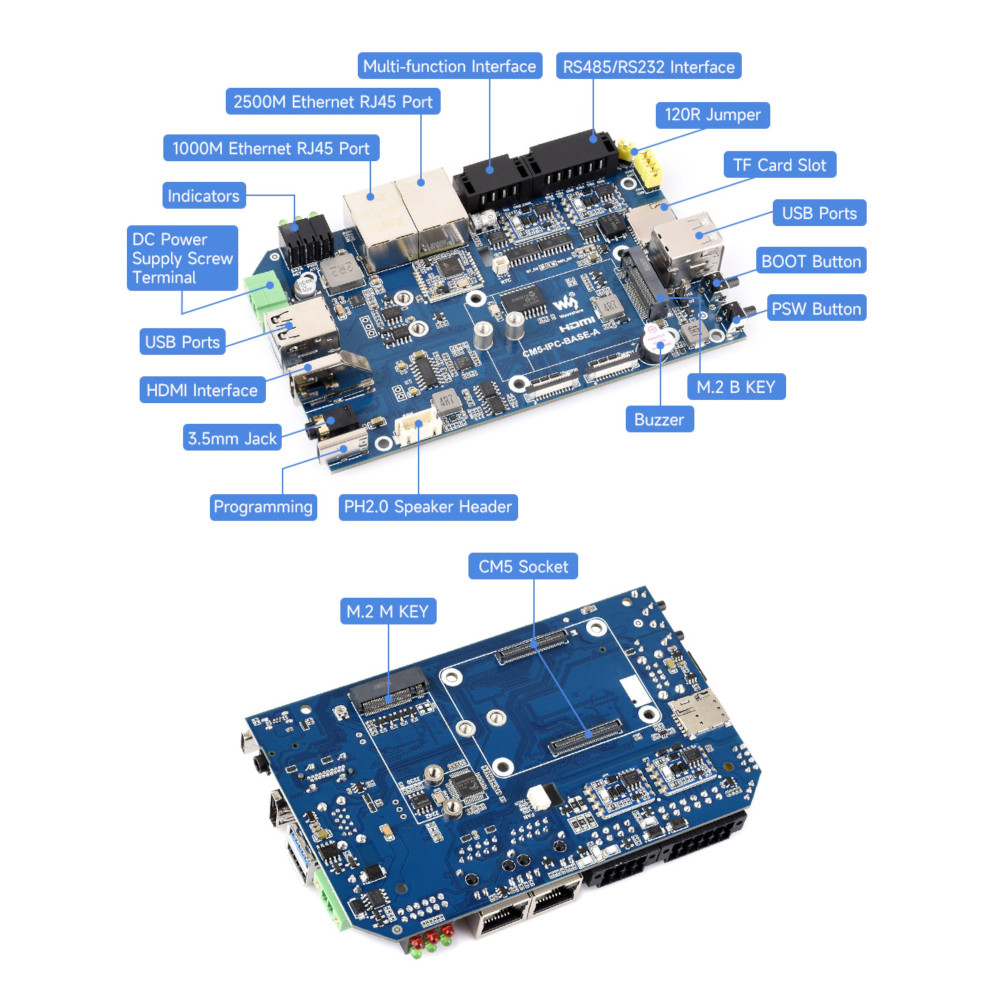

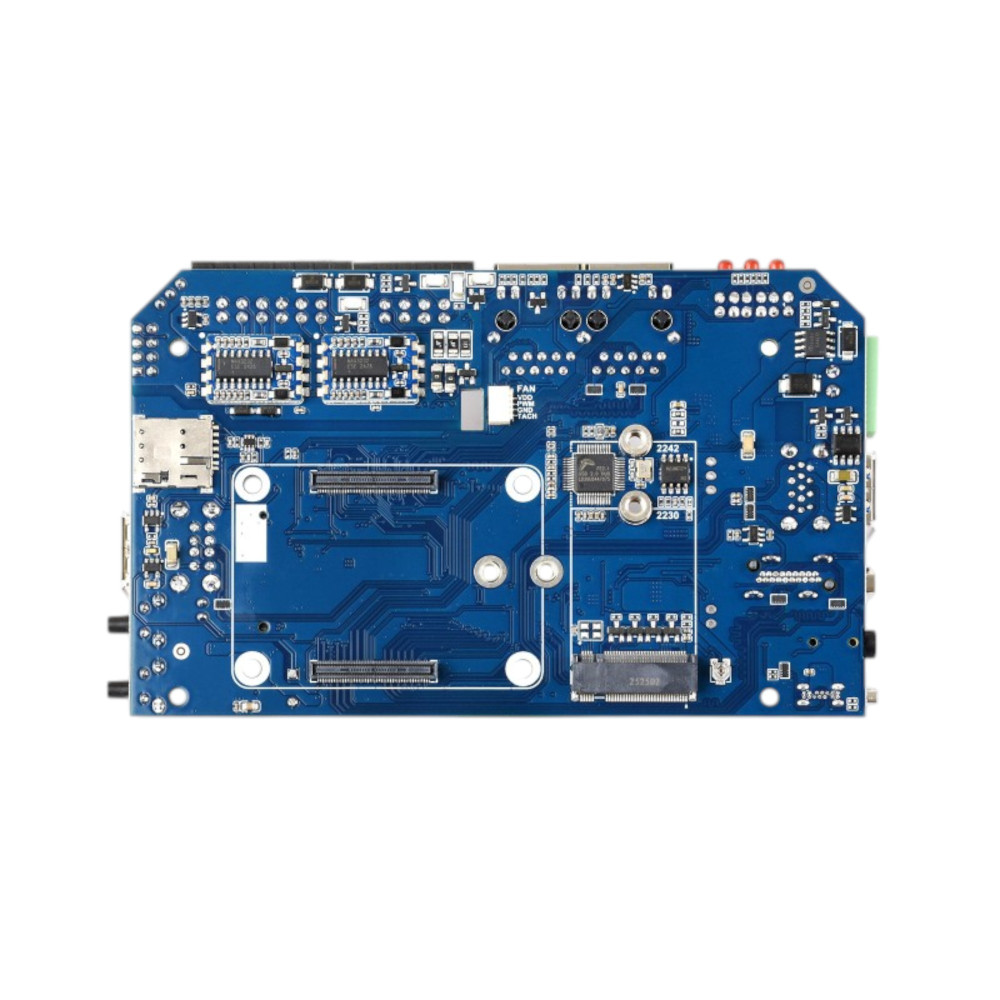

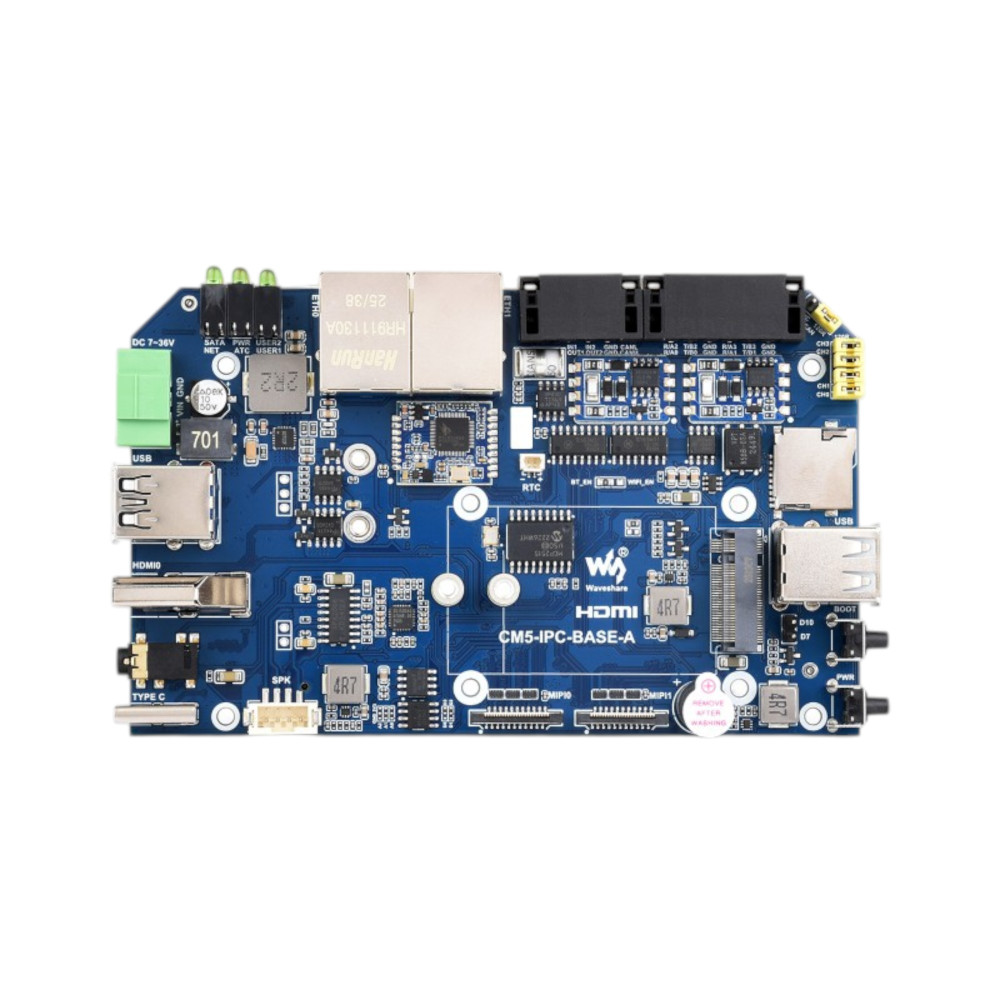

• 1× Boîtier IPCBOX-CM5-B avec carte support CM5-IPC-BASE
• 1× Alimentation 12 V / 4 A (prise EU) avec câble adaptateur de 15 cm
• 1× Borne à 6 broches (pas de 3,5 mm)
• 1× Borne à 4 broches (pas de 3,5 mm)
• 1× Clip de montage sur rail DIN
• 1× Jeu de vis avec entretoises (nylon)
• 1× Bande thermique (rose)
• 1× Tournevis
