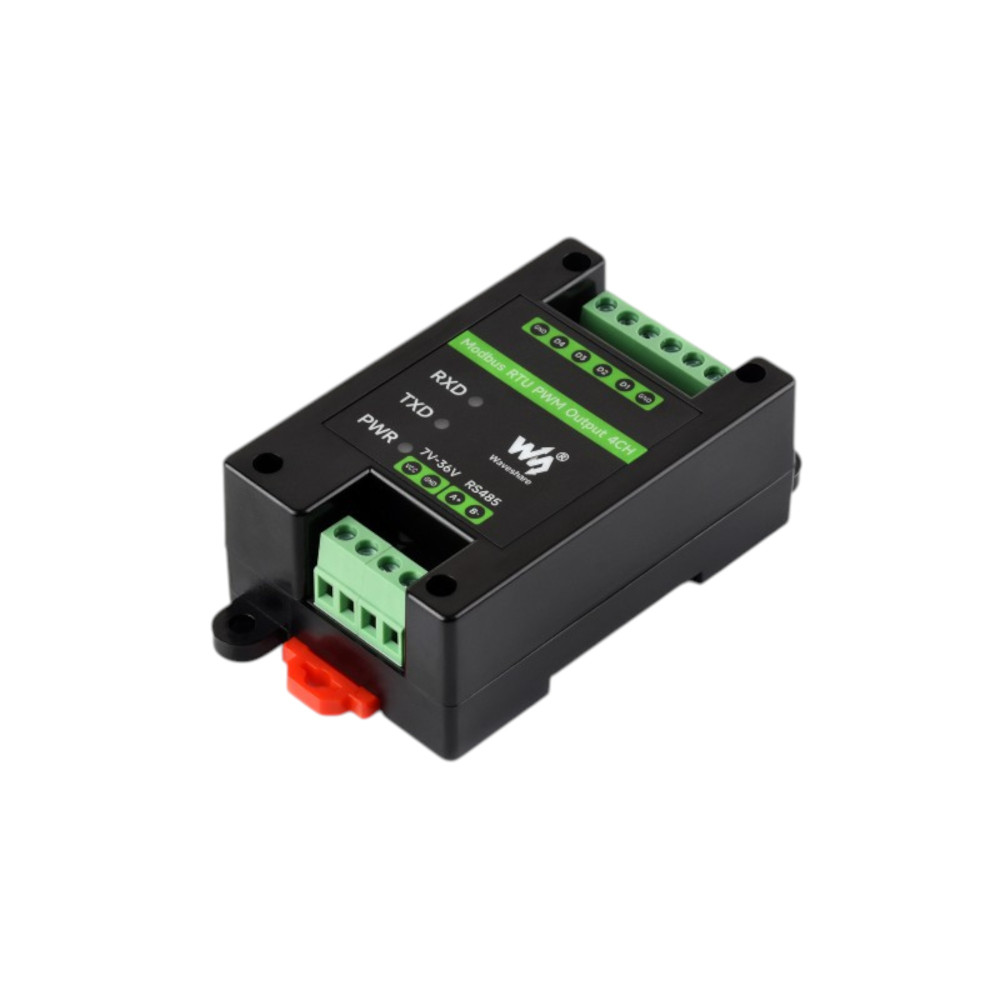

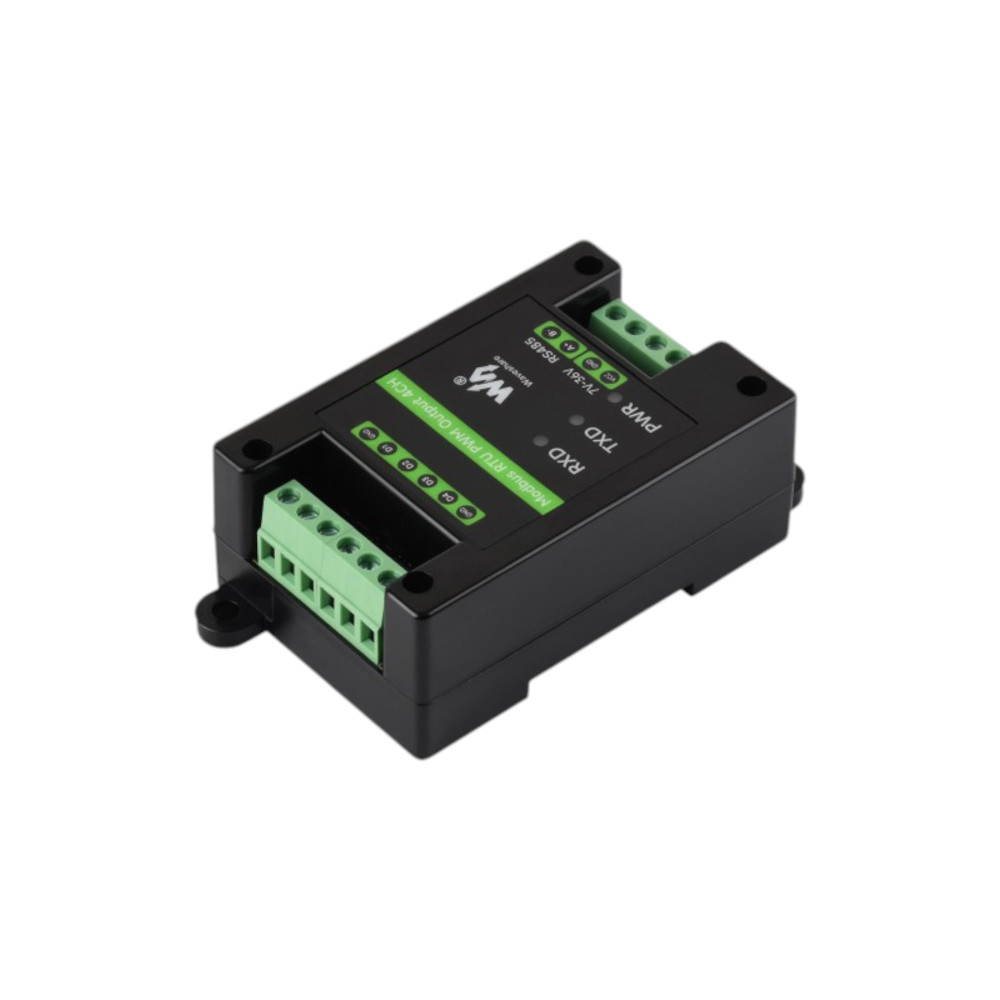

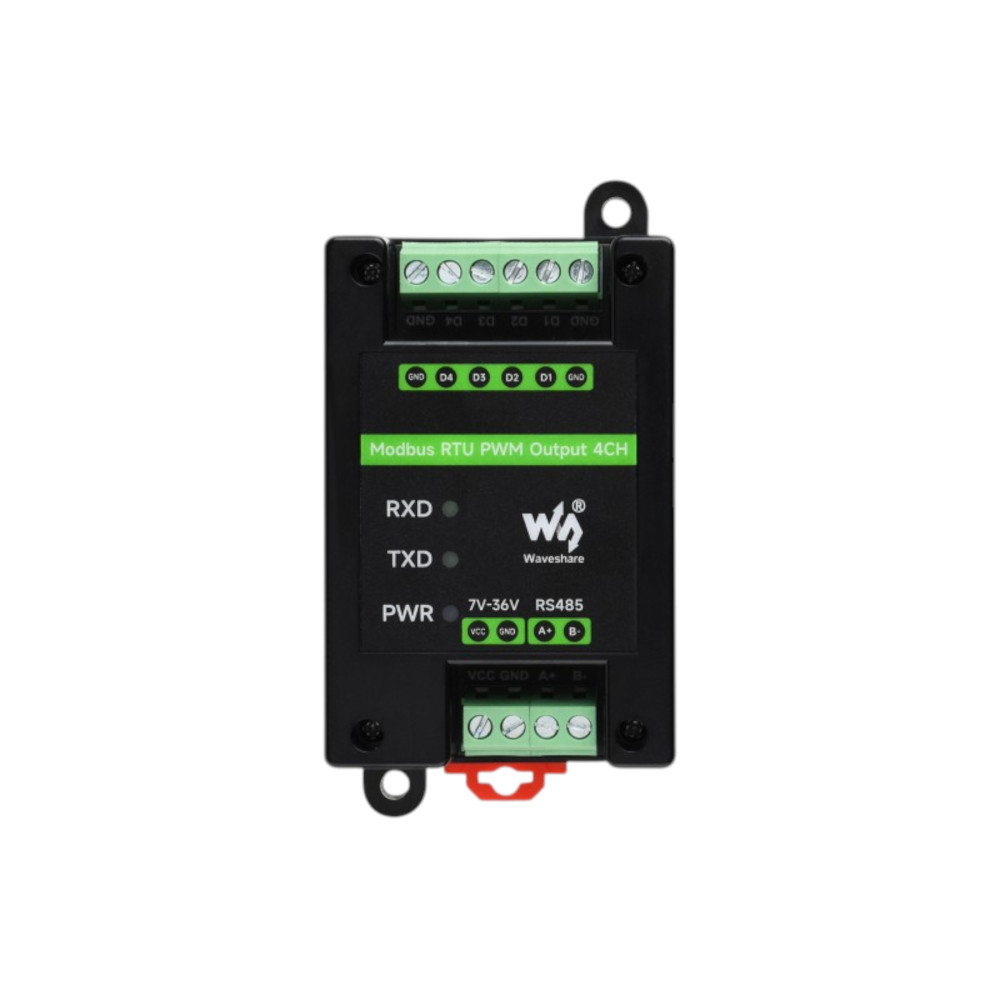

Modulo di uscita PWM a 4 canali RS485 Modbus RTU isolato

Il Waveshare Modbus RTU PWM Output 4CH è un modulo di uscita RS485-to-PWM adatto all'industria con quattro canali PWM indipendentemente configurabili e circuiti di isolamento e protezione completi. Tutti e quattro i canali possono essere regolati indipendentemente in frequenza e ciclo di lavoro (Duty Cycle) tramite protocollo Modbus-RTU su bus RS485. Le uscite sono isolate galvanicamente tramite optoisolatori ad alta velocità e il modulo dispone di isolamento dell'alimentazione integrato, fusibile ripristinabile e protezione da sovratensioni TVS.

Accessori consigliati:

Convertitore USB a RS485 industriale

Caratteristiche:

Quattro uscite PWM regolabili indipendentemente con frequenza e ciclo di lavoro regolabili tramite protocollo Modbus-RTU su bus RS485
Isolamento tramite optoisolatori ad alta velocità su tutte le uscite protegge il controller da reazioni dalla carico

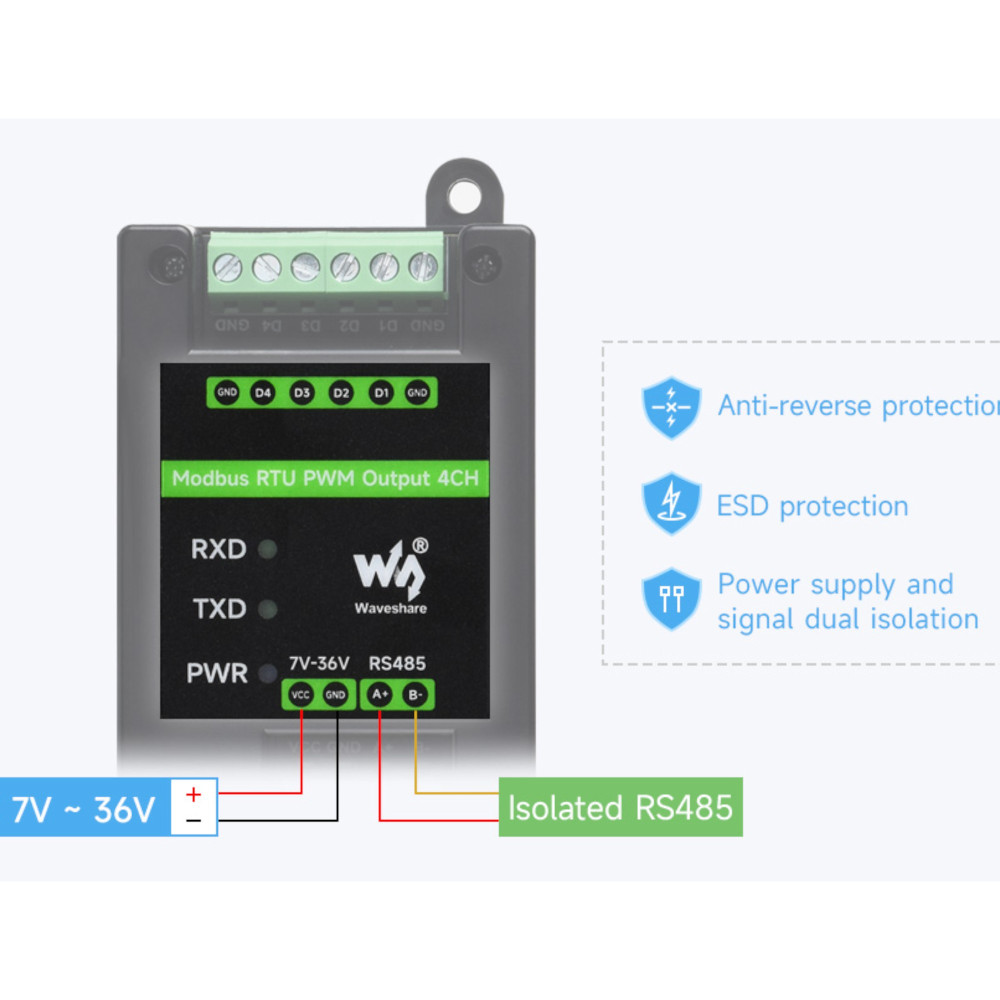

Isolamento galvanico integrato (alimentazione e segnale), fusibile ripristinabile e protezione TVS per alta sicurezza operativa in ambienti industriali
Indirizzo del dispositivo configurabile (1–255) per concatenazione di più moduli su un bus RS485 comune
Tensione del livello alto di uscita commutabile tramite jumper interno – adattabile ai requisiti dell'attuatore collegato
Alimentazione a largo raggio 7–36 V DC con regolatore di tensione a bordo – nessun alimentatore esterno richiesto per il lato isolato

Esempi di applicazione:

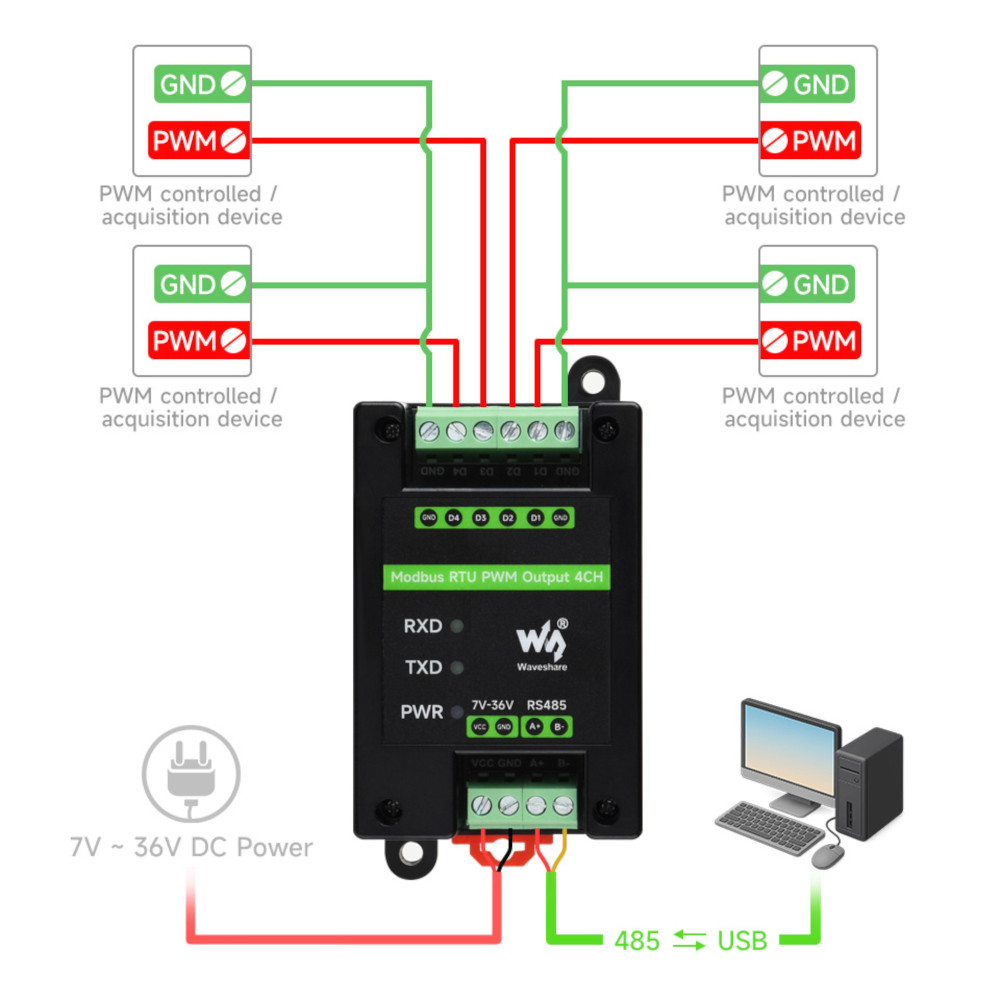

Regolazione della velocità di motori DC e servomotori tramite segnali PWM da PLC o PC industriale tramite RS485
Dimmer LED per sistemi di illuminazione industriale o orticola con regolazione continua di frequenza e luminosità tramite Modbus
Generazione di frequenze per scopi di test nello sviluppo elettronico e banchi di prova produttivi
Controllo PWM multicanale di valvole, attuatori e ventilatori in impianti di automazione
Controllo remoto di azionamenti su rete RS485 in sistemi industriali distribuiti

Documentazione:

Wiki di Waveshare – Modbus RTU PWM Output 4CH

Dati tecnici:

Produttore: Waveshare
Codice SKU del produttore: 33921
Protocollo: Modbus RTU
Interfaccia: RS485
Canali PWM: 4 (indipendentemente configurabili)
Isolamento di uscita: Optoisolatori ad alta velocità
Livello alto di uscita: Commutabile tramite jumper

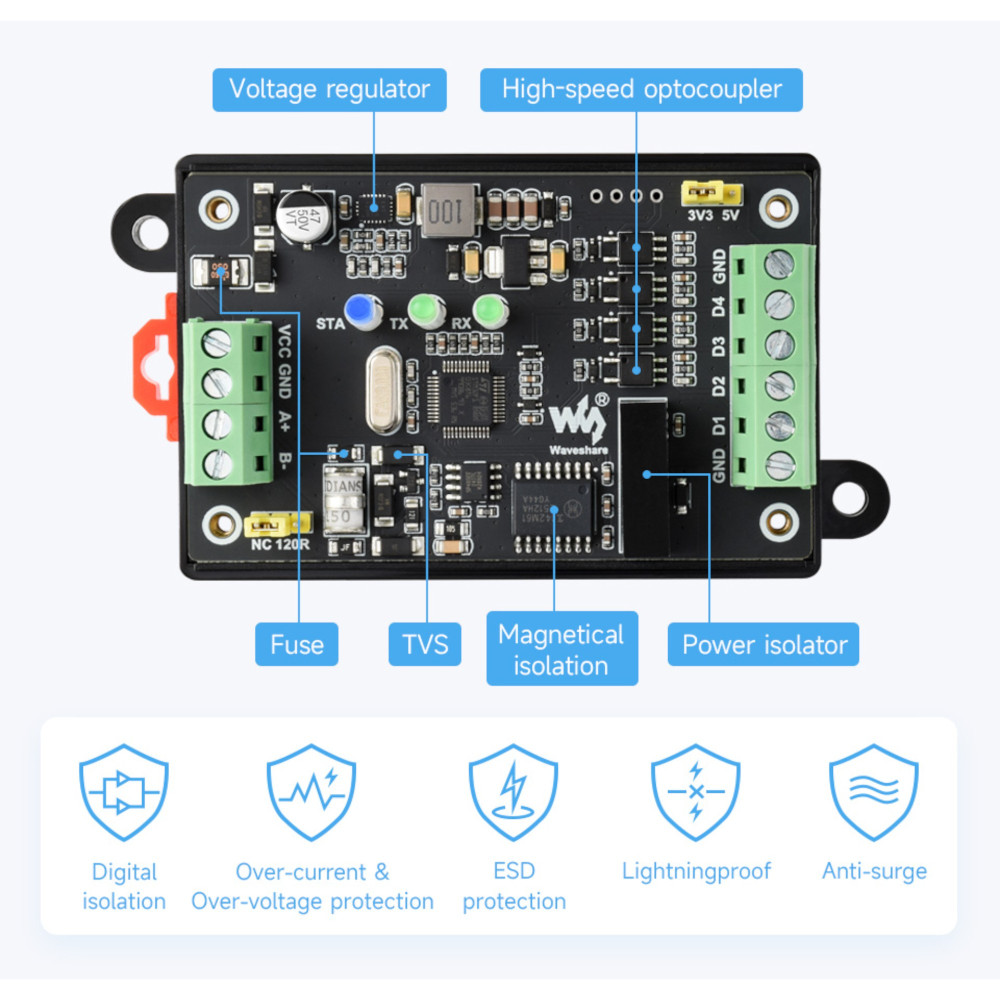

Circuiti di protezione: Isolamento alimentazione, isolamento magnetico, fusibile ripristinabile, TVS
Indirizzo del dispositivo: 1–255 (configurabile)
Tensione di alimentazione: 7–36 V DC

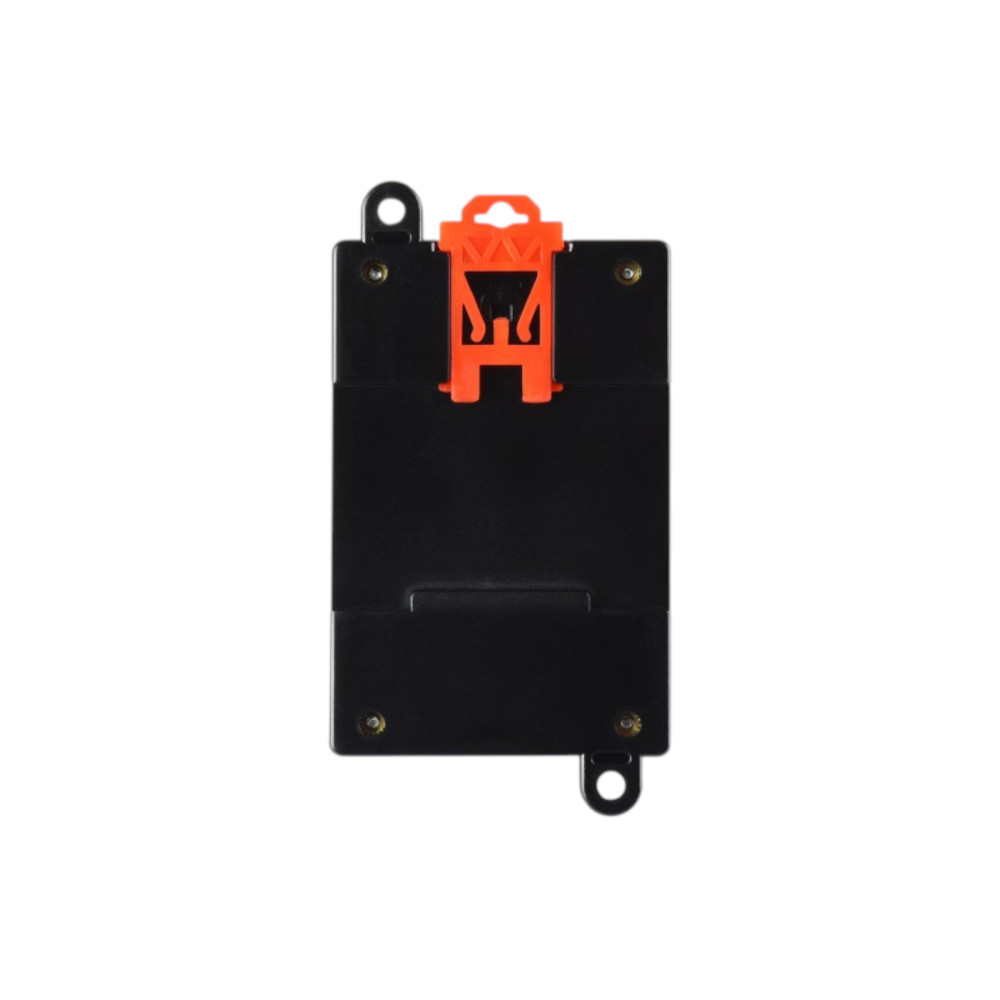

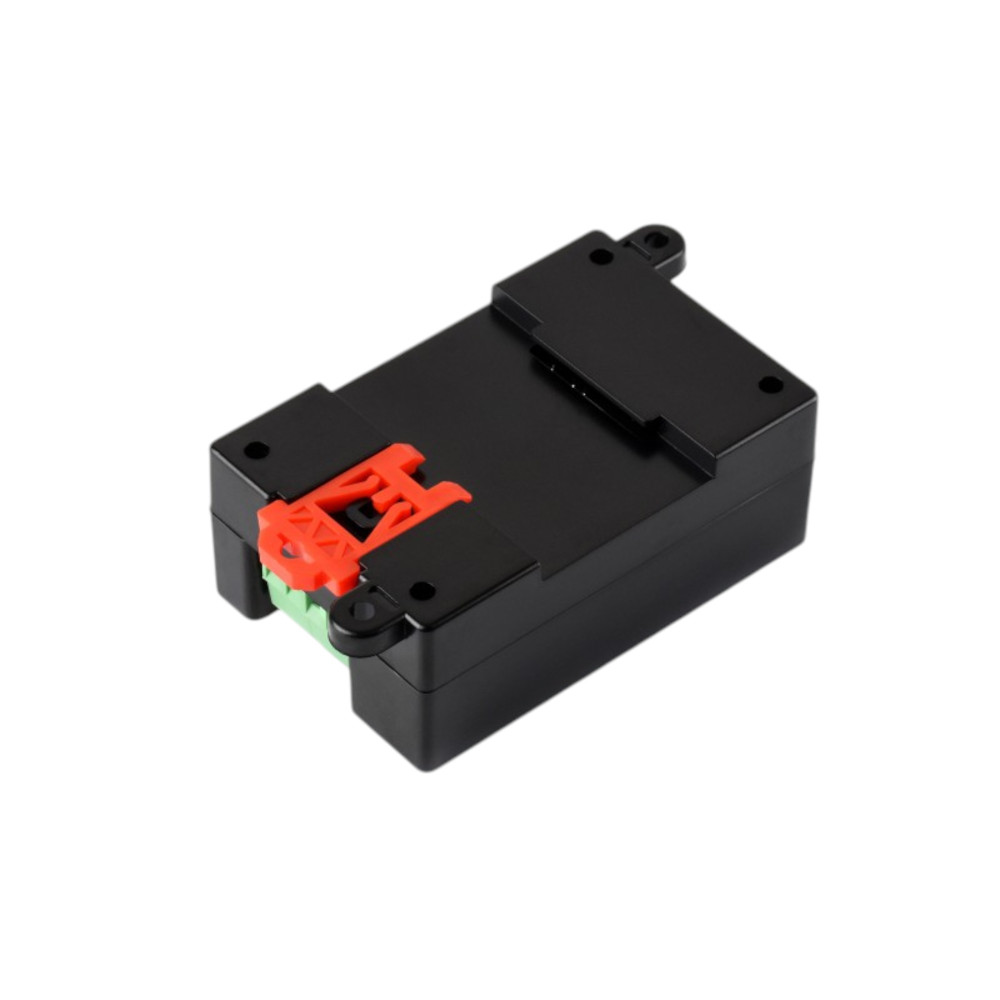

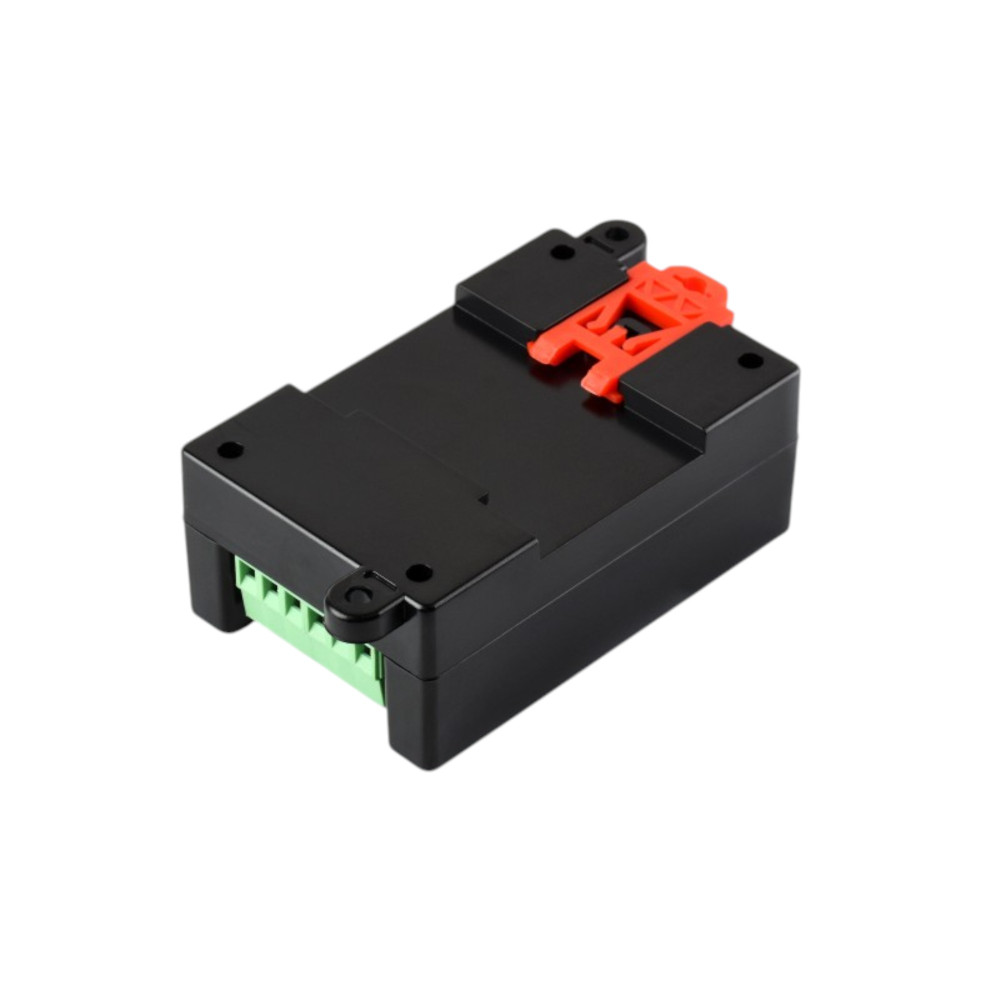

Alloggiamento: ABS (montaggio su guida DIN)
Piattaforme compatibili: Raspberry Pi (con RS485 HAT), Arduino, PLC, PC industriale

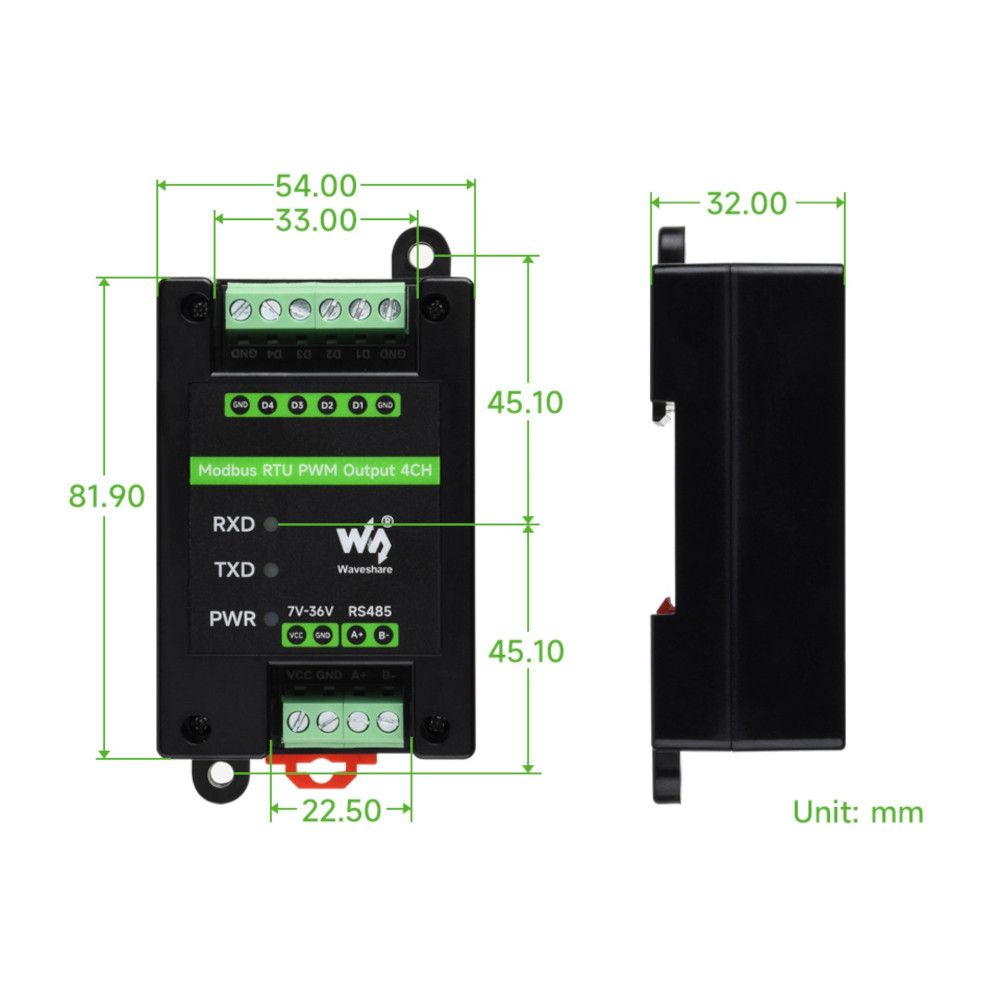

Dimensioni della confezione: 135 × 96 × 43 mm
Peso lordo: 129 g
