Gravity GP8600 I2C PWM Modulo DAC a 1 canale 0-10V 4-20mA

Il modulo Gravity di DFRobot con il GP8600 converte un segnale I2C o PWM in una tensione da 0 a 5 V o da 0 a 10 V o in una corrente da 4 a 20 mA. Così un Arduino, ESP32 o Raspberry Pi comanda dispositivi con ingresso analogico, come inverter di frequenza, driver LED con dimmerazione 0-10 V, valvole proporzionali o pompe. Via I2C la risoluzione è di 16 bit, l'errore dopo la calibrazione di ±0.2 % del fondo scala.

Nota: i cavi di collegamento possono essere convertiti in pin maschio con un cavo Dupont M-M, così si adattano anche ad Arduino UNO.

Accessori consigliati:

• Cavi Dupont M-M 10cm 20 pezzi
• FireBeetle 2 ESP32-E Scheda di Sviluppo IoT 16M Flash 2M PSRAM

Caratteristiche:

• Uscita sul morsetto a vite OUT e GND: da 0 a 5 V, da 0 a 10 V o da 4 a 20 mA, campi grezzi da 0 a 6 V, da 0 a 12 V e da 0 a 20 mA

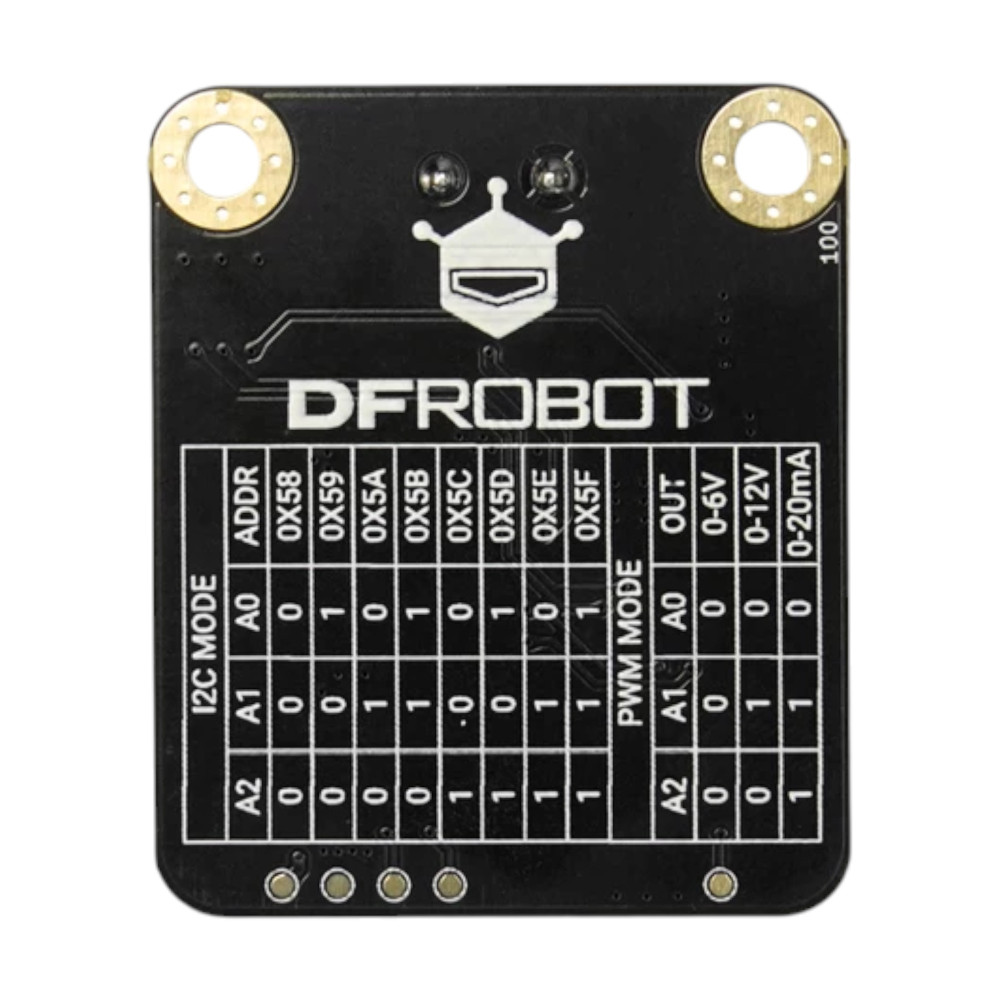

• Modalità I2C: 16 bit, campo impostato via software, indirizzo con DIP switch da A0 ad A2 da 0x58 a 0x5F, fino a otto moduli su un bus
• Modalità PWM tramite ingresso D: 8 o 10 bit a seconda del controller, campo tramite DIP switch (A2 A1 A0): 000 per 0-6 V, 010 per 0-12 V, 110 per 0-20 mA
• Importante: in modalità PWM A0 non deve essere su 1, altrimenti il modulo può danneggiarsi (DFRobot)
• Due connettori Gravity: I2C (+, −, C, D) e PWM (−, +, D)
• Alimentazione da 3.3 V a 5 V
• Libreria DFRobot_GP8XXX e guida alla calibrazione nel wiki

Esempi di applicazione:

• Impostare la velocità di inverter di frequenza tramite 0-10 V
• Dimmerare driver LED con ingresso 0-10 V
• Comandare valvole proporzionali e pompe con 4-20 mA
• Generare segnali di prova per sensori e circuiti analogici

Documentazione:

• Wiki DFRobot DFR1229 con esempi per I2C e PWM (inglese)
• Libreria DFRobot_GP8XXX su GitHub
• Schema (PDF)

Dati tecnici:

• Produttore: DFRobot
• SKU produttore: DFR1229
• Chip DAC: GP8600
• Canali: 1
• Tensione di alimentazione: da 3.3 V a 5 V
• Ingresso: I2C o PWM (almeno 1 kHz)
• Uscita in tensione: 0-5 V, 0-10 V (campo grezzo 0-6 V, 0-12 V)
• Uscita in corrente: 4-20 mA (campo grezzo 0-20 mA)
• Risoluzione: 16 bit (I2C), 8 o 10 bit (PWM)
• Errore: ±0.2 % del fondo scala dopo la calibrazione
• Indirizzi I2C: da 0x58 a 0x5F, predefinito 0x58
• Collegamenti: Gravity PH2.0 a 4 poli (I2C) e a 3 poli (PWM), morsetto OUT, GND
• Scheda: 38 × 32 × 12.39 mm
• Fori di fissaggio: interasse 25 mm, Ø 3.0 mm
• Peso con imballaggio: 21 g

Contenuto della confezione:

• 1× Gravity GP8600 I2C PWM Modulo DAC a 1 canale 0-10V 4-20mA
• 1× cavo Gravity a 4 poli per I2C
• 1× cavo Gravity a 3 poli per PWM
